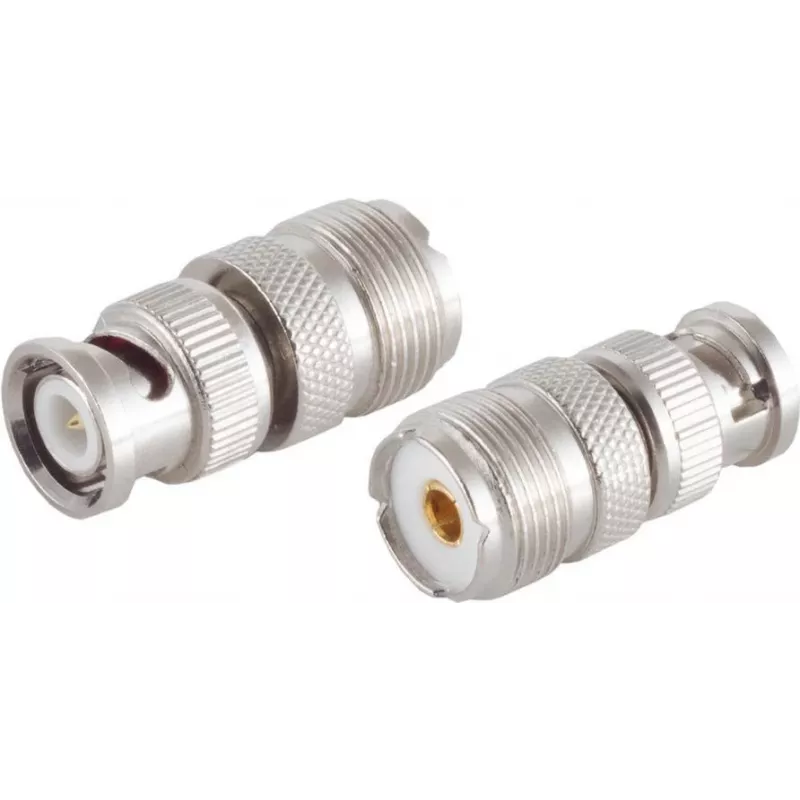

BNC-auf-UHF-Adapter ShiverPeaks 98811 — Video-/Audio-Kopplungsadapter

Der BNC-auf-UHF-Adapter ShiverPeaks 98811 ist ein passiver Kopplungsadapter, der entwickelt wurde, um Geräte mit männlichen BNC-Video- oder Audio-Steckverbindern an Geräte mit weiblichen UHF-Anschlüssen (SO-239/PL) anzuschließen. Er stellt eine unkomplizierte mechanische und elektrische Verbindung für die Signalweiterleitung zwischen professionellen Video-/Audiogeräten und Funkfrequenzgeräten her, ohne dass aktive Komponenten oder eine Stromversorgung erforderlich sind. Der Adapter ist kompakt und eignet sich für temporäre Konvertierungen, Testaufbauten und Feldverbindungen, bei denen BNC- und UHF-Abschlüsse zusammengeführt werden müssen.

Vorteile

Dieser Adapter bietet eine einfache, flache Lösung zum Verbinden von BNC- und UHF-Abschlüssen, wobei die erwartete koaxiale Verbindungsgeometrie erhalten bleibt. Sein passives Design sorgt dafür, dass keine zusätzliche Signalverarbeitung oder Stromversorgung erforderlich ist, und die mechanische Kopplung eignet sich für den kurzzeitigen und diagnostischen Einsatz. Der Adapter ist mit gängigen männlichen BNC-Steckern und weiblichen UHF-Buchsen kompatibel, was ihn vielseitig für gemischte Audio-/Video- und HF-Umgebungen macht, in denen passende Steckverbindertypen erforderlich sind.

Geeignet für

• Temporäre Signalkonvertierungen zwischen BNC-ausgestatteten Video-/Audiogeräten und UHF-ausgestatteten Empfängern oder Sendeempfängern
• Vor-Ort-Tests und Fehlerbehebung von koaxialen Signalwegen
• Feldverbindungen in Rundfunk-, Produktions- und Funkkonfigurationen
• Situationen, die eine schnelle Anpassung zwischen BNC- und UHF-Steckverbindern ohne Neuverkabelung erfordern

Wichtige Spezifikationen

• Anschluss A: BNC (männlich)
• Anschluss B: UHF / SO-239 (weiblich)
• Typ: Passiver Kopplungsadapter (keine aktive Elektronik)
• Anwendung: Koaxiale Signalumwandlung für Video-, Audio- und HF-Pfade
• Konstruktion: Metallgehäuse mit geschraubter UHF-Kupplung für sichere mechanische Verbindung

Anwendung

Stecken Sie den männlichen BNC-Stecker in die BNC-Buchse des Adapters, bis er mit der Bajonett-Drehung einrastet, und schrauben Sie dann den Adapter auf den weiblichen UHF-Anschluss, bis die Gewindekupplung handfest sitzt. Stellen Sie sicher, dass die Verbindungen fest sind, aber wenden Sie keine übermäßige Kraft auf die Gewinde an. Der Adapter erfordert keine Konfiguration oder Stromversorgung und kann bei Bedarf während Tests oder temporären Aufbauten hinzugefügt oder entfernt werden. Verwenden Sie eine geeignete Zugentlastung und Unterstützung für die Kabel, um eine übermäßige Belastung der Steckverbinder bei längerem Gebrauch zu vermeiden.

Empfehlungen

Verwenden Sie diesen Adapter für zuverlässige Leistung eher für temporäre oder diagnostische Verbindungen als für eine dauerhafte Installation. Halten Sie die Kontaktflächen sauber und vor Feuchtigkeit und korrosiven Umgebungen geschützt. Überprüfen Sie beim Umgang mit HF-Signalen oder professionellen AV-Ketten die Impedanz- und Signalkompatibilität, um Fehlanpassungen zu vermeiden, die die Signalqualität beeinträchtigen können.
