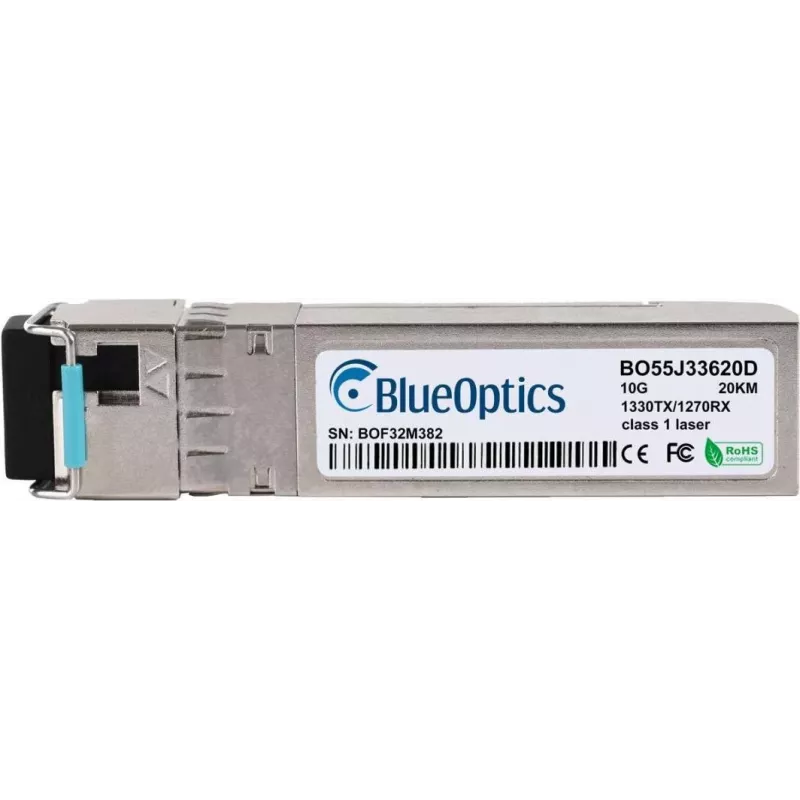

BlueOptics SFP+ Transceiver Modul H-BR20A-SFP+D-BO 10000 Mbit/s

Das BlueOptics H-BR20A-SFP+D-BO ist ein SFP+ Glasfaser-Transceiver-Modul, das für 10 Gbit/s-Netzwerke entwickelt wurde. In einem Metallgehäuse untergebracht und für 3,3 V Betrieb ausgelegt, wiegt dieses kompakte Modul etwa 20 g und bietet LC-Simplex-Konnektivität gemäß MSA-Standards. Der Transceiver implementiert eine bidirektionale 10GBASE-BX-D-Verbindung mit getrennten Sende- und Empfangswellenlängen (Senden ~1330 nm, Empfangen ~1270 nm) über Einzelfaserverbindungen und unterstützt Digital Diagnostics Monitoring (DDM/DOM) zur Echtzeitüberwachung von Versorgungsspannung, Laserstrom, optischer Leistung und Temperatur.

Vorteile

Das Modul vereint mechanische MSA-Industriestandard-Kompatibilität mit hochwertigen Komponenten, um eine lange Lebensdauer und stabilen Betrieb zu gewährleisten. Das Metallgehäuse bietet mechanische Robustheit und Wärmeableitung, während die Datenrate von 10 Gbit/s und die LC-Simplex-Schnittstelle optische Hochgeschwindigkeitsverbindungen mit niedriger Latenz ermöglichen. Integriertes DDM/DOM vereinfacht die Überwachung und Fehlerbehebung von Glasfaserstrecken, wenn es von der Host-Hardware unterstützt wird.

Geeignet für

Wichtige Spezifikationen

Verwendung

Stecken Sie den SFP+ Transceiver in einen kompatiblen SFP+ Port Ihres Switches, Routers oder anderer optischer Netzwerkhardware, bis das Modul einrastet. Verbinden Sie ein LC-Simplex-Glasfaser-Patchkabel zwischen diesem Transceiver und dem passenden Remote-Transceiver oder Patchpanel. Stellen Sie sicher, dass das Host-Gerät 10GBASE-BX-D unterstützt und, falls Sie Diagnosen wünschen, dass die Hardware DDM/DOM unterstützt. Die Stromversorgung erfolgt über die 3,3-V-Schnittstelle vom Host; es ist keine externe Stromquelle erforderlich. Überprüfen Sie nach dem Einsetzen den Link-Status in der Host-Management-Schnittstelle und bestätigen Sie die optischen Leistungs- und Diagnosewerte, falls verfügbar.

Empfehlungen

Verwenden Sie hochwertige Singlemode-Fasern und LC-Simplex-Patchkabel, die auf das Link-Budget und die Wellenlängen des Moduls abgestimmt sind. Beachten Sie die ESD-Vorsichtsmaßnahmen beim Umgang mit dem Transceiver, lassen Sie die Staubschutzkappen aufgesetzt, wenn er nicht verwendet wird, und stellen Sie sicher, dass die Firmware des Host-Geräts SFP+ Module von Drittanbietern unterstützt, um die volle Funktionalität der DDM/DOM-Funktionen zu gewährleisten.
