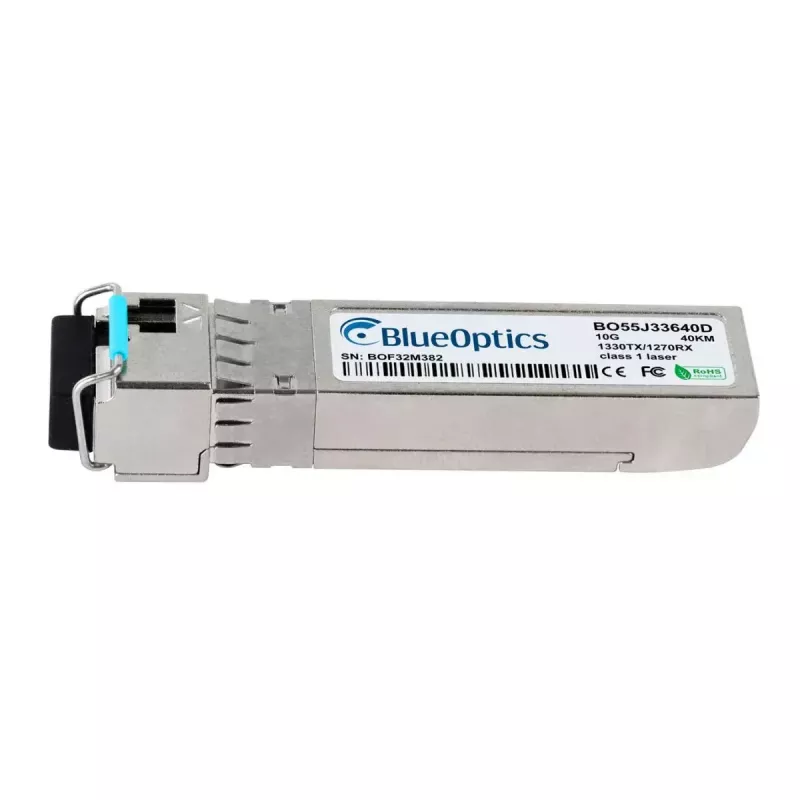

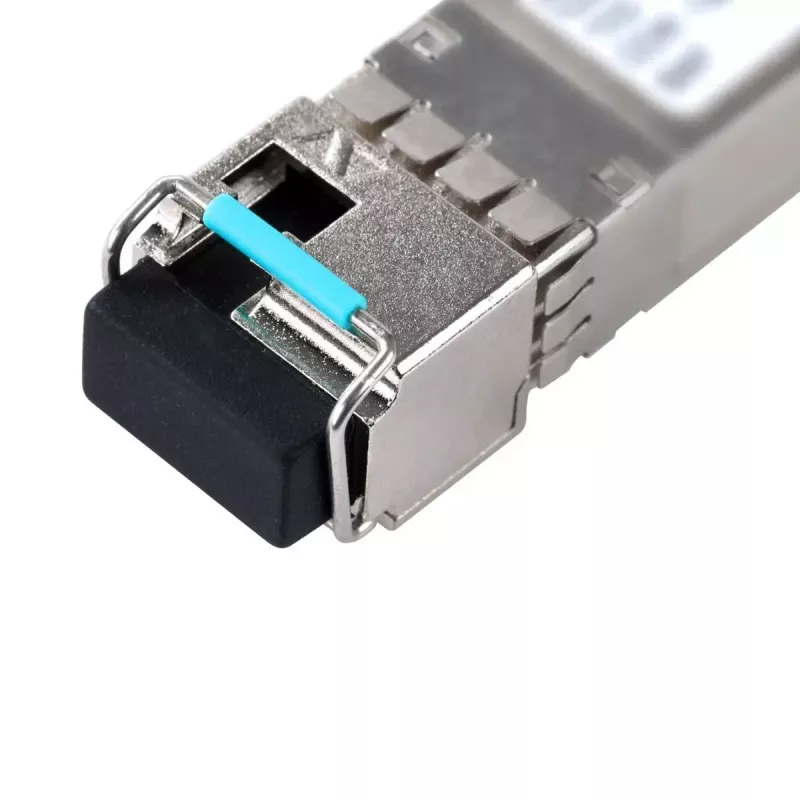

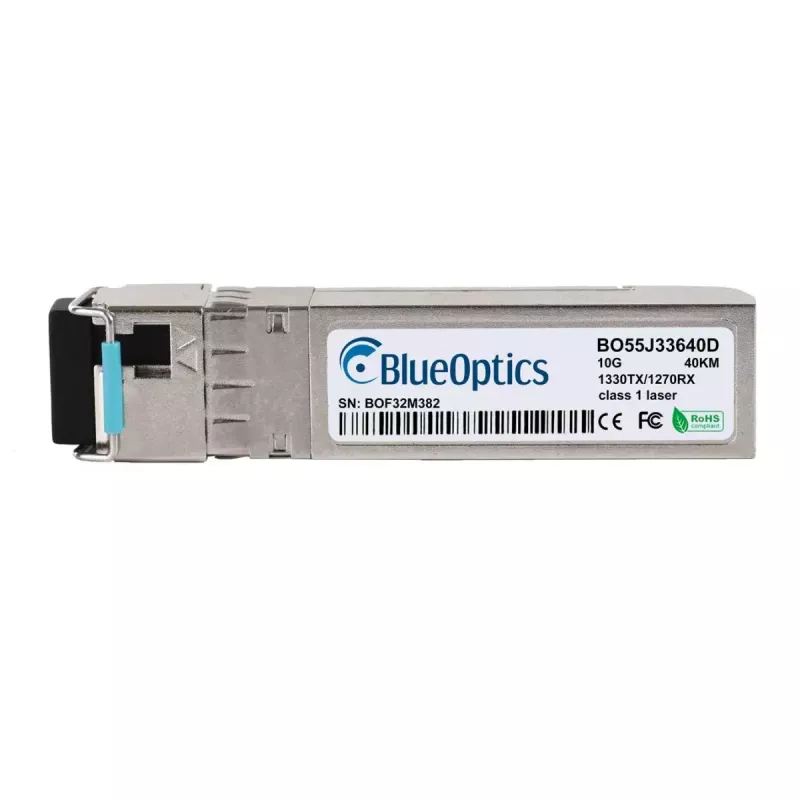

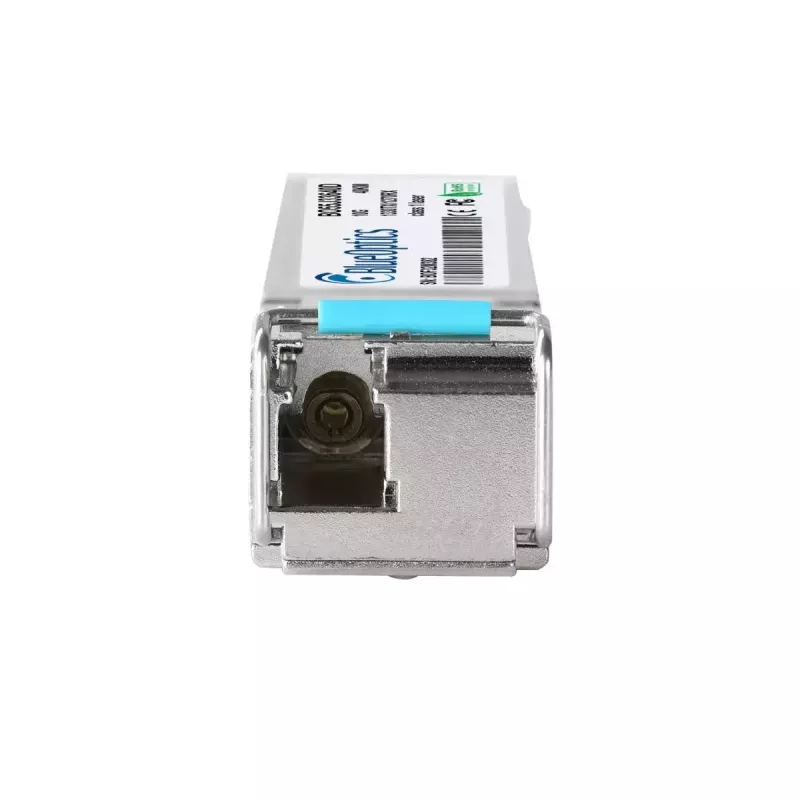

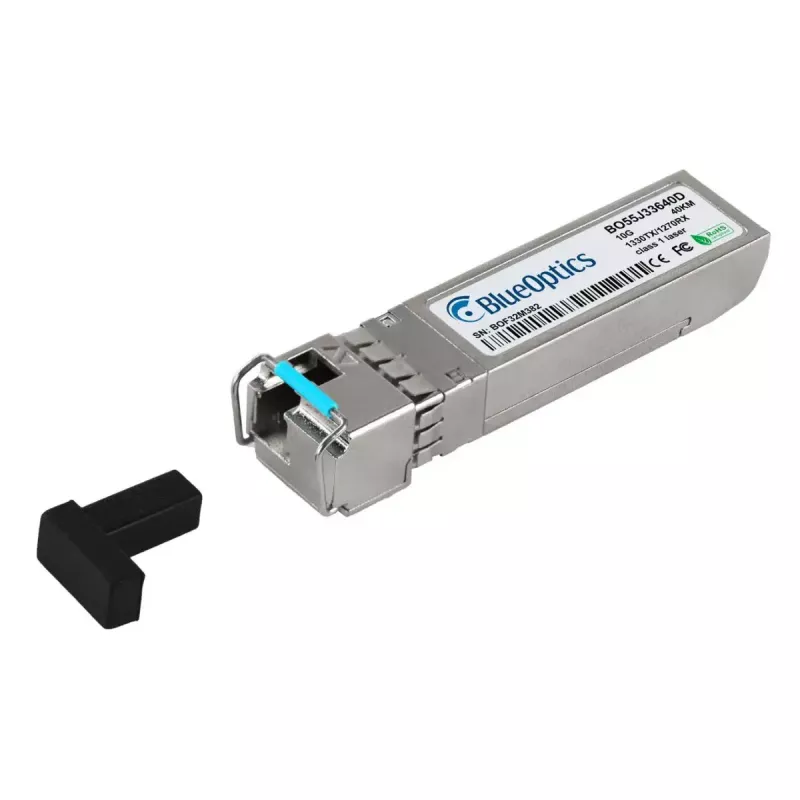

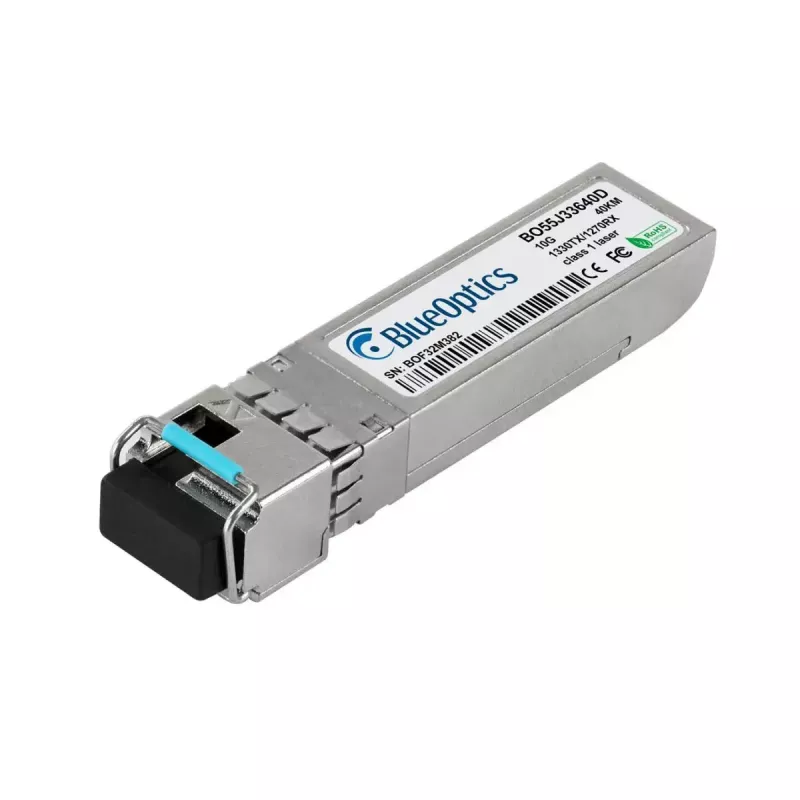

BlueOptics SFP-10GE-BX40-D-BO Netzwerk-Transceiver-Modul Glasfaser SFP+ 40000 m

Das BlueOptics SFP-10GE-BX40-D-BO ist ein Singlemode-Glasfaser-SFP+-Transceiver-Modul, das für die 10G-Datenübertragung über große Entfernungen bis zu 40.000 m entwickelt wurde. Das Modul verwendet eine Duplex-LC-Simplex-Schnittstelle mit getrennten Sender- und Empfängerwellenlängen (typisch für den 10GBASE-BX-D-Betrieb) und entspricht den MSA-Formfaktor-Spezifikationen. Sein Aluminiumgehäuse sorgt für eine kompakte, leichte Bauweise (ca. 20 g) und eine einfache Installation in kompatiblen SFP+-Ports.

Vorteile

Dieser SFP+-Transceiver unterstützt Singlemode-Verbindungen mit großer Reichweite und ist für die Interoperabilität mit Geräten ausgelegt, die MSA-konforme 10GBASE-BX-D-Module akzeptieren. Das Modul implementiert optische Sende- und Empfangskanäle mit unterschiedlichen Wellenlängen, um eine bidirektionale Übertragung über eine einzelne Faser zu ermöglichen und so den Verkabelungsaufwand zu reduzieren. Es wurde mit Standardkomponenten gebaut und auf Kompatibilität getestet und bietet Unterstützung für digitale Diagnoseüberwachung (DDM/DOM) zur Echtzeitüberwachung wichtiger Parameter sowie ein robustes Aluminiumgehäuse für stabile mechanische und thermische Leistung.

Geeignet für

• 10-Gigabit-Ethernet-Verbindungen über Singlemode-Fasern, bei denen große Reichweiten erforderlich sind
• Verbindung von Routern, Switches, Speichersystemen und Load Balancern mit LC-Simplex-Glasfaserkabeln
• Netzwerke, die eine bidirektionale Übertragung auf einer einzelnen Faser erfordern (BX/D-Betrieb)
• Umgebungen, in denen DDM/DOM-Überwachung für die Ferndiagnose verwendet wird

Wichtige Spezifikationen

• Schnittstellentyp: SFP+ (MSA-konform)
• Optischer Modus: Singlemode-Faser
• Steckverbindertyp: LC Simplex
• Maximale Reichweite: bis zu 40.000 m (40 km)
• Sender-/Empfängerwellenlängen: typisches BX-D-Paar (getrennte Sende-/Empfangswellenlängen für bidirektionalen Einzelfaserbetrieb)
• Gewicht: ca. 0,02 kg
• Gehäusematerial: Aluminium
• Unterstützte Protokolle: 10 Gigabit Ethernet und kompatible Hochgeschwindigkeitsprotokolle
• Diagnose: Unterstützung für digitale Diagnoseüberwachung (DDM/DOM)

Verwendung

Setzen Sie das BlueOptics SFP-10GE-BX40-D-BO in einen verfügbaren SFP+-Port eines kompatiblen Switches, Routers oder Speichergeräts ein und stellen Sie sicher, dass das Modul vollständig eingerastet ist und die Verriegelung einrastet. Verbinden Sie ein LC-Simplex-Singlemode-Patchkabel zwischen dem Modul und dem Remote-Transceiver oder Patchpanel und achten Sie dabei auf die richtige Ausrichtung der Sende- und Empfangsfasern. Überprüfen Sie den Verbindungsstatus im Host-Gerät und lesen Sie, falls verfügbar, die DDM/DOM-Werte für Versorgungsspannung, Laser-Vorstrom, optische Ausgangs-/Eingangsleistung und Temperatur über die Managementschnittstelle aus. Stellen Sie sicher, dass das Host-Gerät den 10GBASE-BX-D-Betrieb und DDM unterstützt, wenn eine Diagnoseüberwachung erforderlich ist.

Empfehlungen

Um eine optimale Reichweite und Signalqualität zu erzielen, verwenden Sie Singlemode-Fasern und verlustarme LC-Steckverbinder, vermeiden Sie scharfe Biegungen in der Faser und passen Sie das Modul an kompatible Transceiver am Remote-Ende an, die die BX-D-Wellenlängenzuweisung unterstützen. Bestätigen Sie die DDM/DOM-Unterstützung im Host-Gerät, bevor Sie sich auf die Ferndiagnose verlassen. Befolgen Sie für einen stabilen Betrieb die Richtlinien des Host-Anbieters für den Hot-Swap-Betrieb und ESD-Vorsichtsmaßnahmen.
