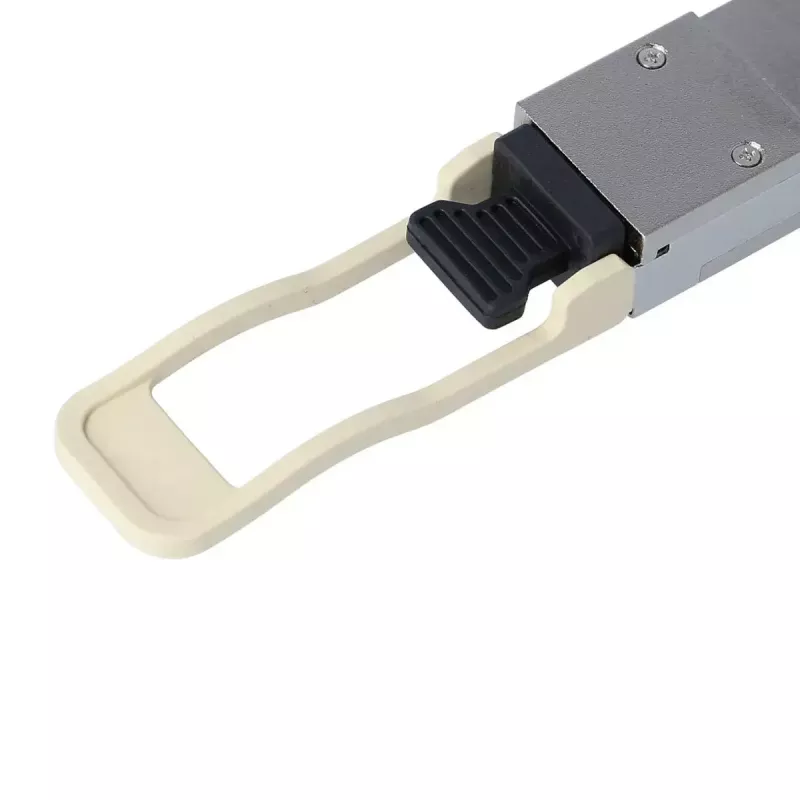

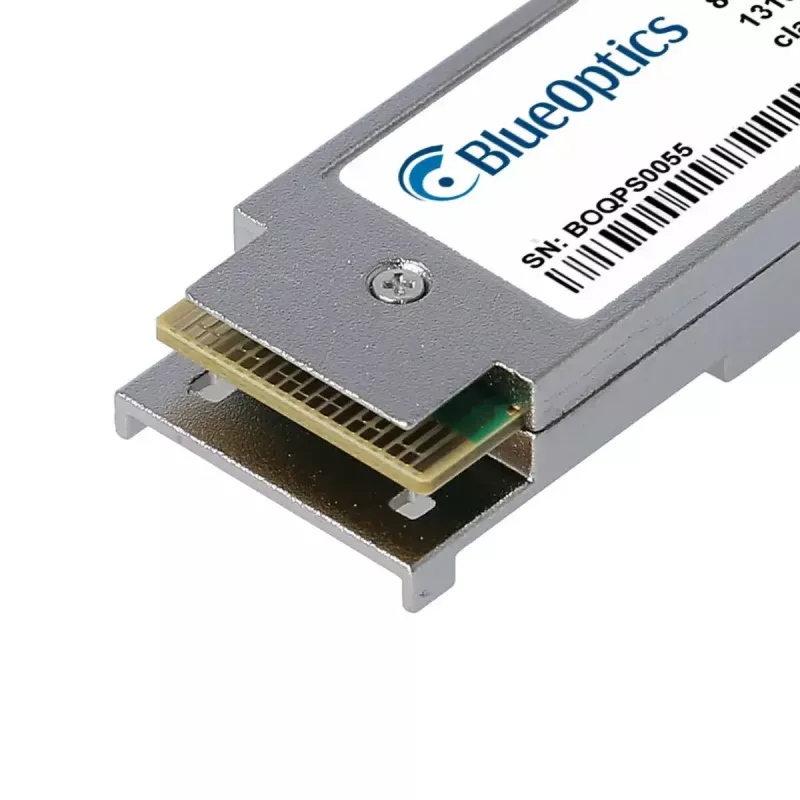

BlueOptics QSFP56-200G-SR-DE-BO Netzwerk-Transceiver-Modul Glasfaser MTP/MPO

Das BlueOptics QSFP56-200G-SR-DE-BO Netzwerk-Transceiver-Modul ist ein 200G Glasfaser-QSFP56-Modul, das für Kurzstrecken-Multimode-Verbindungen mit einem MTP/MPO-Stecker entwickelt wurde. Untergebracht in einem Aluminiumgehäuse und mit einem Gewicht von etwa 40 g, unterstützt dieses kompakte Modul 200GBASE-SR4-Übertragung mit Sende- und Empfangswellenlängen von 850 nm und entspricht den industriellen MSA-Standards für physische Kompatibilität mit QSFP56-Ports. Es ist für Netzwerkumgebungen mit hoher Dichte wie Rechenzentren und Unternehmensaggregations- oder Spine-Ebenen vorgesehen, die hohen Durchsatz und optische Verbindungen mit niedriger Latenz erfordern.

Vorteile

Das Modul implementiert eine QSFP56-Schnittstelle für eine aggregierte Bandbreite von 200 Gbit/s und verwendet gleichzeitig einen MTP/MPO-Multimode-Stecker für eine bequeme parallele Optikverkabelung. Die leichte und kompakte Aluminiumkonstruktion vereinfacht die Installation und die Handhabung auf der Rack-Seite. Die Fertigung nach MSA-abgestimmten Spezifikationen gewährleistet die Interoperabilität mit wichtigen Hardwareplattformen, die standardmäßige QSFP56-SR4-Transceiver akzeptieren. Digitale Diagnoseüberwachungsfunktionen ermöglichen bei Unterstützung durch die Host-Hardware den Echtzeitzugriff auf wichtige Betriebsparameter.

Geeignet für

• Rechenzentrums-Fabric-Verbindungen (Switch-zu-Switch oder Switch-zu-Aggregation)
• Hochleistungsrechnercluster und Serververbindungen
• Storage-Area-Network-Uplinks mit Unterstützung von Fibre Channel over Ethernet
• Kurzstrecken-Campus-Backbone- und Aggregationsverbindungen (bis zu den Grenzen der Multimode-Entfernung)

Wichtige Spezifikationen

• Schnittstellentyp: QSFP56
• Übertragungsstandard: 200GBASE-SR4 (parallele Multimode-Optik)
• Stecker: MTP/MPO Multimode
• Wellenlänge: 850 nm (Senden und Empfangen)
• Gehäusematerial und -farbe: Aluminium, Aluminiumfinish
• Gewicht: ca. 0,04 kg
• Formfaktor: QSFP56 4-Lane parallele Optik
• Unterstützung für digitale Diagnoseüberwachung (DDM/DOM), wenn die Host-Hardware dies zulässt

Verwendung

Installieren Sie das BlueOptics QSFP56-Modul in einen kompatiblen QSFP56-Port eines Switches, Routers oder Speichersystems gemäß den Hot-Plug-Richtlinien des Host-Anbieters. Schließen Sie ein geeignetes MTP/MPO-Multimode-Patchkabel oder -Kabelbaum an das Modul und an das entsprechende Panel oder Gerät an. Überprüfen Sie den Verbindungsstatus und die Lane-Konfiguration in der Verwaltungsschnittstelle des Host-Geräts. Wenn eine digitale Diagnoseüberwachung erforderlich ist, aktivieren und lesen Sie die verfügbaren Diagnosedaten über das Host-System, um Versorgungsspannung, Laser-Vorspannung, Sendeausgangsleistung, Empfangseingangsleistung und Temperatur zu überprüfen.

Empfehlungen

Verwenden Sie OM3/OM4-Multimode-Fasern und zertifizierte MTP/MPO-Patchkabel für beste Reichweite und Leistung und stellen Sie sicher, dass die Host-Hardware explizit QSFP56-SR4-Module und DDM unterstützt, wenn Sie eine Überwachung benötigen. Halten Sie die Stecker sauber und befolgen Sie die Standardverfahren zur Faserhandhabung, um die Signalqualität und die erwartete Verbindungsreichweite zu erhalten.
