BlueOptics QDD-2X200G-2M-BL InfiniBand-/Glasfaserkabel QSFP-DD 2xQSFP56 2 m Stecker/Stecker

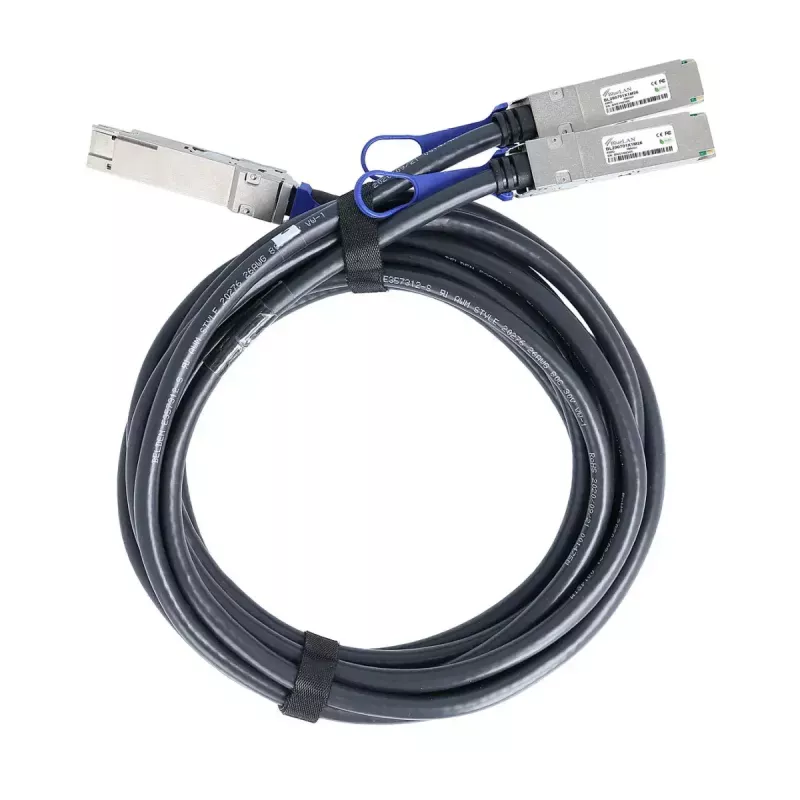

Das BlueOptics QDD-2X200G-2M-BL ist ein 2-Meter-Direktanschlusskabel (DAC) mit einem QSFP-DD-Stecker an einem Ende und zwei QSFP56-Steckern am anderen Ende. Es unterstützt elektrische Übertragungen nach 400GBase-CR8 und 2x200GBase-CR4 über Twinax-Kupfer mit 26-AWG-Leitern und ist MSA-konform. Entwickelt für kurze Hochgeschwindigkeitsverbindungen innerhalb und zwischen benachbarten Racks bietet dieses Kabel niedrige Latenz und zuverlässige Signalintegrität für InfiniBand-, Ethernet- und Speicherverbindungen.

Vorteile

Das Kabel liefert einen Gesamtdurchsatz von bis zu 400 Gbit/s über eine QSFP-DD-zu-2xQSFP56-Pinbelegung, bleibt dabei jedoch passiv, was Stromverbrauch und Latenz im Vergleich zu aktiven Lösungen reduziert. Die Konstruktion verwendet branchenübliche Twinax-Materialien und kompatible mechanische Schnittstellen, um die Kompatibilität mit Hardwareplattformen sicherzustellen, die die entsprechende QDD/2xQSFP56-Verdrahtung unterstützen. Die Länge von 2 Metern ist für typische Rack-zu-Rack- oder Inner-Rack-Verbindungen geeignet, und der 26-AWG-Leiter bietet ein ausgewogenes Verhältnis von Flexibilität und Signalqualität.

Geeignet für

• Hochgeschwindigkeitsverbindungen zwischen Switches innerhalb desselben Racks oder in benachbarten Racks
• Server- oder Speichersystem-Uplinks, die 400G- oder 2x200G-elektrische Verbindungen erfordern
• InfiniBand-Fabrics und Ethernet-Backplane-Verbindungen in Rechenzentren

Wichtige technische Daten

• Steckertyp: QSFP-DD (ein Ende) auf 2×QSFP56 (anderes Ende)
• Länge: 2 Meter
• Übertragung: Passives Twinax-Kupfer, 400GBase-CR8 / 2×200GBase-CR4
• Leiterquerschnitt: 26 AWG
• Konformität: MSA-konforme mechanische und elektrische Pinbelegung
• Unterstützte Anwendungen: Ethernet, InfiniBand, FCoE und Fibre Channel bis zu 400 Gbit/s über die angegebene Entfernung

Verwendung

Installieren Sie das Kabel, indem Sie den QSFP-DD-Stecker in einen kompatiblen QSFP-DD-Port und die beiden QSFP56-Stecker in entsprechende QSFP56-Ports einstecken. Stellen Sie sicher, dass beide Geräte passive DAC-Verbindungen und den vorgesehenen Übertragungsmodus 400GBase-CR8 oder 2×200GBase-CR4 unterstützen. Fassen Sie die Stecker am Gehäuse an, vermeiden Sie übermäßiges Biegen in der Nähe der Zugentlastung und überprüfen Sie nach dem Einstecken die Link-Status-LEDs der angeschlossenen Geräte. Für das Kabel selbst ist keine externe Stromzufuhr oder Konfiguration erforderlich; die Konfiguration erfolgt auf der angeschlossenen Hardware je nach Bedarf für die Link-Aushandlung und Protokolleinstellungen.

Empfehlungen

Verwenden Sie dieses passive QSFP-DD-zu-2×QSFP56-Twinax-Kabel für kurze elektrische Verbindungen, bei denen niedrige Latenz und geringer Stromverbrauch im Vordergrund stehen. Bestätigen Sie die Kompatibilität des Anbieters mit Ihrer Netzwerkausrüstung und Firmware, verlegen Sie das Kabel so, dass scharfe Knicke und mechanische Belastungen vermieden werden, und halten Sie die Betriebsumgebung innerhalb der vom Gerätehersteller angegebenen Temperatur- und Feuchtigkeitsgrenzen, um eine lange Lebensdauer zu gewährleisten.
