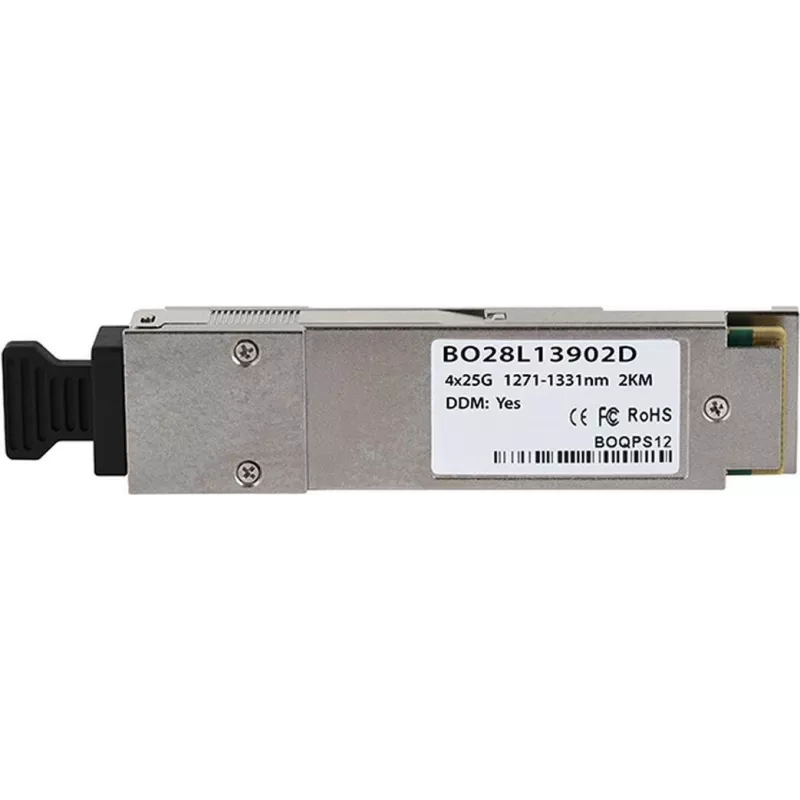

BlueOptics JH420A-BO Netzwerk-Transceiver-Modul Glasfaser 100000 Mbit/s QSFP28

Das BlueOptics JH420A-BO Netzwerk-Transceiver-Modul ist ein QSFP28-Glasfaser-Steckmodul, konzipiert für 100000 Mbit/s (100G) Verbindungen. Gehäuse aus Aluminium, Gewicht ca. 40 g, implementiert dieses Modul den elektrischen und mechanischen QSFP28-Formfaktor und unterstützt Singlemode-Faserverbindungen mit einer MPO/MTP-Schnittstelle gemäß MSA-Spezifikationen. Es ist für den Einsatz in hochdichten Netzwerkumgebungen wie Rechenzentren und Unternehmens-Aggregationsschichten bestimmt, wo zuverlässige 100G-Konnektivität erforderlich ist.

Vorteile

Das Modul bietet 100G-Datenübertragungsfähigkeit mit QSFP28-Kompatibilität und verwendet optische Singlemode-Übertragung für verlustarme Verbindungen über große Entfernungen von bis zu etwa 2 Kilometern bei Verwendung mit geeigneter Singlemode-Faser. Gebaut nach mechanischen und elektrischen MSA-Standards, bietet es Interoperabilität mit Hardware-Plattformen, die QSFP28-Transceiver akzeptieren. Die Unterstützung digitaler Diagnoseüberwachung (DDM/DOM) ermöglicht die Fernüberwachung wichtiger Parameter wie Versorgungsspannung, Laser-Vorstrom, optische Sende-/Empfangsleistung und Temperatur, was Wartung und Fehlerbehebung vereinfacht. Das Aluminiumgehäuse und ausgewählte optische/elektronische Komponenten sorgen für eine verlängerte Betriebslebensdauer und stabile Leistung in rackmontierten Netzwerkgeräten.

Geeignet für

• Hochdichte 100G-Uplinks zwischen Switches in Rechenzentren
• Verbindungen zwischen Aggregations- und Kernnetzwerkgeräten
• Hochleistungs-Speichernetzwerke und SAN-Verbindungen
• Singlemode-Faserverbindungen über große Entfernungen innerhalb von Campus- oder Metro-Umgebungen (bis zu ~2 km mit geeigneter Faser)

Technische Daten

• Schnittstellentyp: QSFP28
• Maximale Datenübertragungsrate: 100000 Mbit/s (100G)
• Optischer Anschluss: MPO/MTP (Mehrfaser-Parallelschnittstelle)
• Fasertyp: Singlemode-Faserunterstützung (PSM4/100GBASE-PSM4 protokollkompatibel)
• Typische Reichweite: bis zu etwa 2 Kilometer über Singlemode-Faser (abhängig vom Link-Design)
• Formfaktor: QSFP28-Steckmodul
• Gehäusematerial und -farbe: Aluminium
• Gewicht: ~0,04 kg
• Digitale Diagnose: DDM/DOM-konform (MSA SFF-8472)

Verwendung

Stecken Sie das QSFP28-Modul in einen kompatiblen QSFP28-Port eines Switches, Routers oder eines anderen Netzwerkgeräts, während das Host-Gerät gemäß den Hot-Plug-Anweisungen des Anbieters eingeschaltet ist. Verbinden Sie ein MPO/MTP-Patchkabel mit dem Modul und führen Sie die Singlemode-Faser zum entfernten Transceiver oder Patchpanel. Stellen Sie sicher, dass beide Enden kompatible Transceiver sowie den richtigen Fasertyp und die richtige Polarität verwenden. Überprüfen Sie den Link-Status über das Host-Gerät und nutzen Sie die DDM/DOM-Schnittstelle, um optische Leistung, Temperatur und andere Diagnosedaten zu überwachen. Befolgen Sie die Verfahren Ihres Geräteanbieters für Firmware, Port-Konfiguration und erforderliche Einstellungen zur Herstellerkompatibilität.

Empfehlungen

Verwenden Sie hochwertige MPO/MTP-Singlemode-Patchkabel und beachten Sie die ordnungsgemäße Faserhandhabung, um die Signalintegrität zu erhalten. Stellen Sie sicher, dass die Netzwerkhardware QSFP28-Module unterstützt und DDM, falls Sie Ferndiagnose benötigen. Führen Sie für Produktionsbereitstellungen Link-Tests durch und fordern Sie, falls möglich, ein Testmuster an, um die Interoperabilität und Reichweite in Ihrer spezifischen Netzwerkumgebung zu validieren.
