BlueOptics H-SR-SFP+A-BO Netzwerk-Transceivermodul Glasfaser 10000 Mbit/s

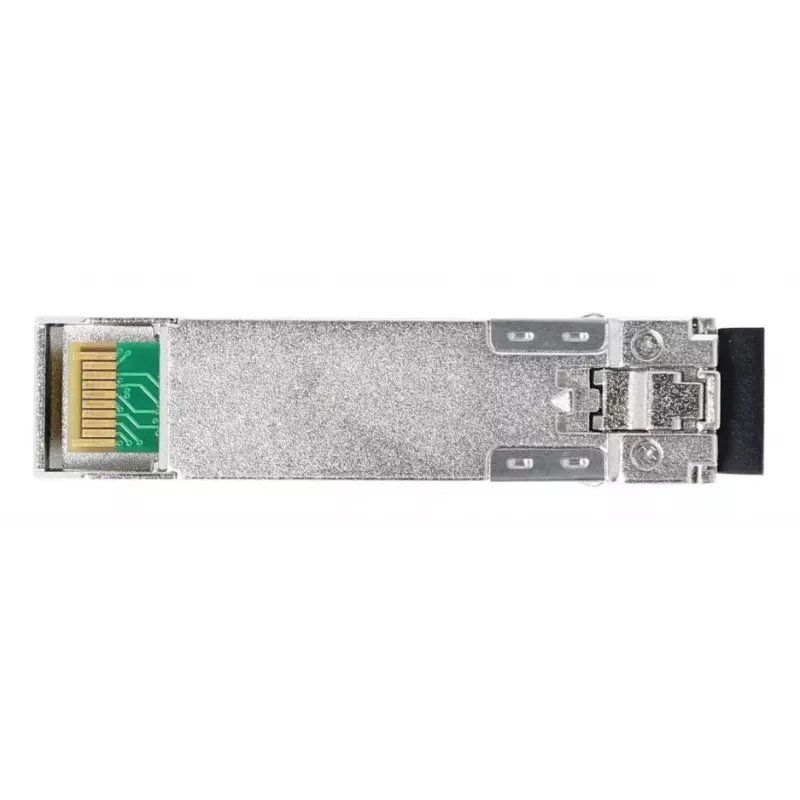

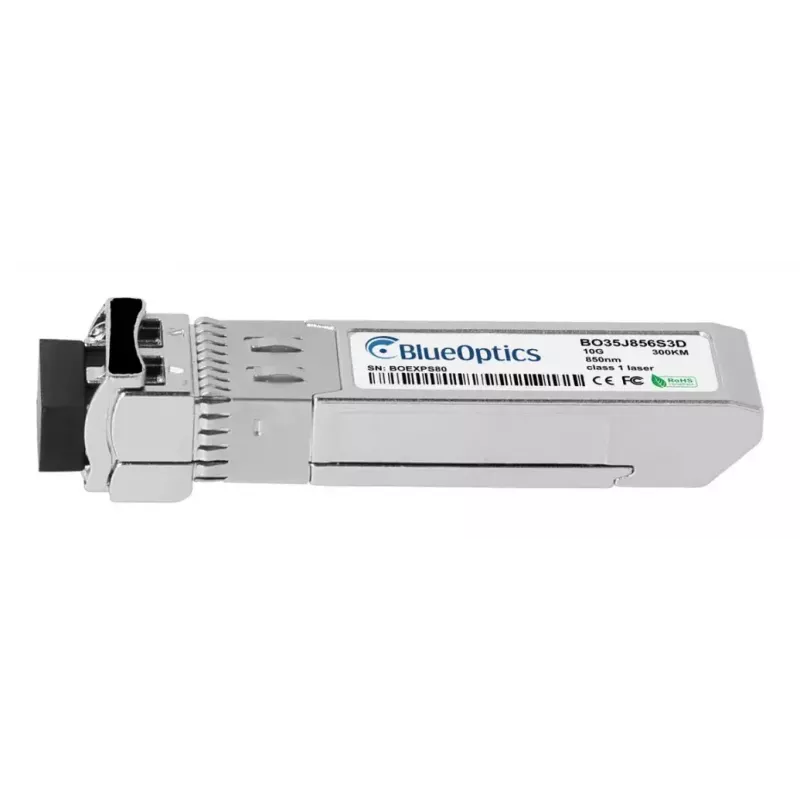

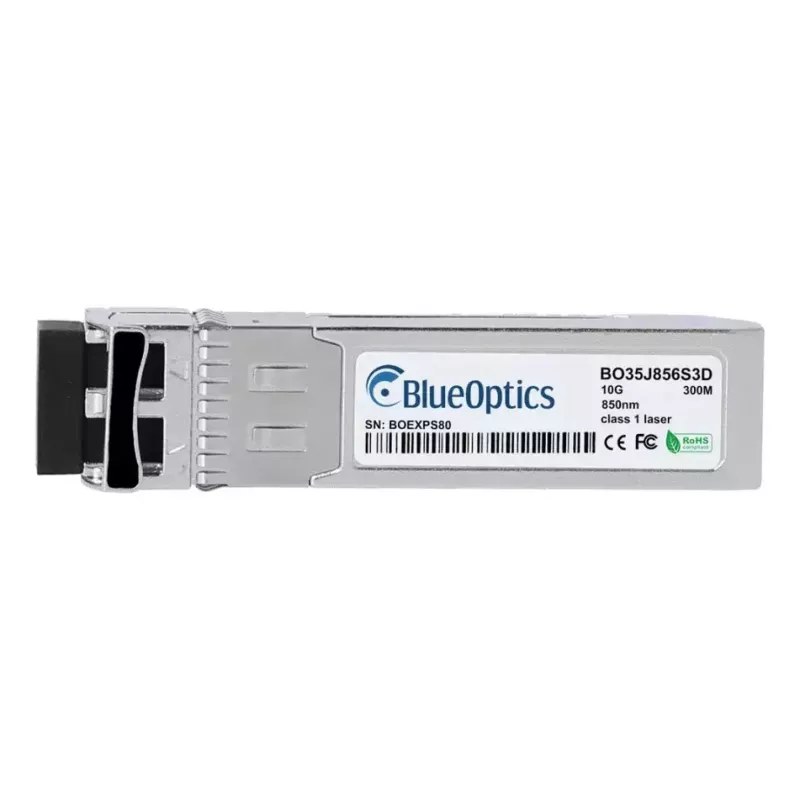

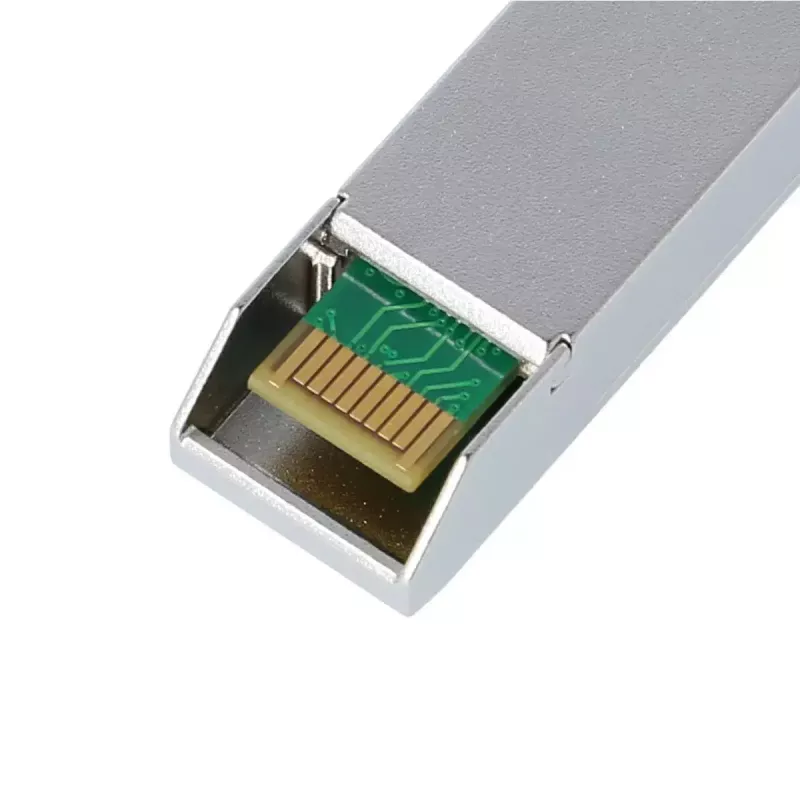

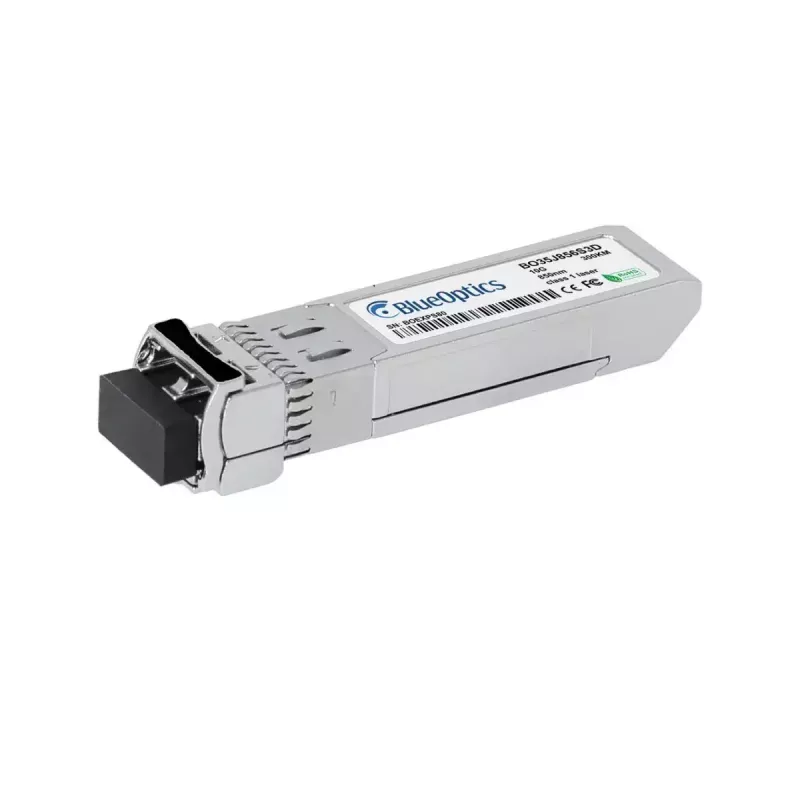

Das BlueOptics H-SR-SFP+A-BO Netzwerk-Transceivermodul ist eine kompakte SFP+ Glasfasereinheit, die für 10 Gbit/s Multimode-Verbindungen entwickelt wurde. Es verwendet LC-Duplex-Steckverbinder und implementiert den physischen Layer-Betrieb nach 10GBASE-SR mit 850 nm Sender- und Empfängeroptik. Das Modul entspricht den MSA-Formfaktorstandards für SFP+ und ist für den Einbau in Switches, Router, Speichersysteme und andere Netzwerkgeräte vorgesehen, die SFP+ Module akzeptieren. Der Transceiver ist CE-, RoHS- und FCC-konform, wiegt etwa 20 g und ist in einem silbernen Gehäuse ausgeführt, das in typische Ports mit hoher Dichte passt.

Vorteile

Das Modul bietet 10 Gbit/s Datenübertragung über Multimode-Faser mit getrennten Sende- und Empfangskanälen und ermöglicht so eine gleichzeitige bidirektionale optische Kommunikation. Es wurde gemäß MSA-Standards gebaut und getestet, ist mit einer Vielzahl von Hardware-Plattformen kompatibel und verfügt über digitale Diagnoseüberwachung (DDM/DOM) zur Echtzeit-Statusmeldung von Spannung, Temperatur, Laserausgangs-/-eingangsleistung und Laser-Vorstrom. Der Einsatz von Industrie-Laser- und IC-Komponenten unterstützt eine lange Betriebslebensdauer und hohe Verfügbarkeit in anspruchsvollen Netzwerkumgebungen.

Geeignet für

Technische Daten

Verwendung

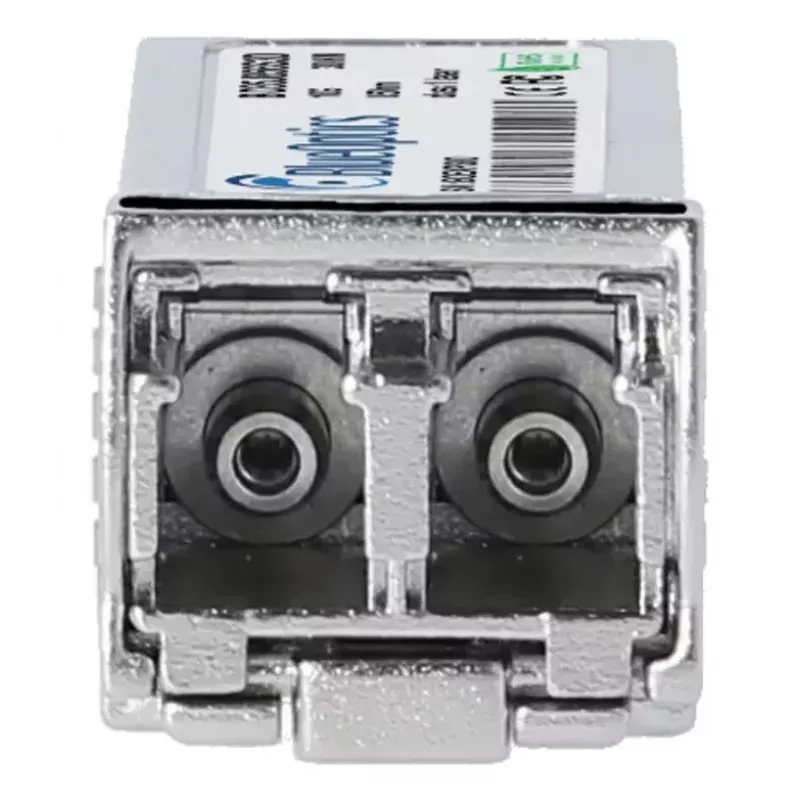

Setzen Sie den SFP+ Transceiver in einen kompatiblen SFP+ Steckplatz in ausgeschalteten oder hot-swap-fähigen Geräten gemäß den Anweisungen des Host-Geräteherstellers ein. Schließen Sie LC-Duplex-Multimode-Patchkabel an die LC-Ports des Moduls an und beachten Sie die korrekte TX/RX-Ausrichtung. Überprüfen Sie nach der Installation den Link-Status und lesen Sie, falls verfügbar, die DDM/DOM-Parameter über die Host-Plattform aus, um Spannung, Temperatur und optische Leistung zu überwachen. Befolgen Sie die Anleitung des Geräteherstellers zum Hot-Plugging von Modulen, zur Schnittstellenkonfiguration und zu Firmware-Kompatibilitätsprüfungen.

Empfehlungen

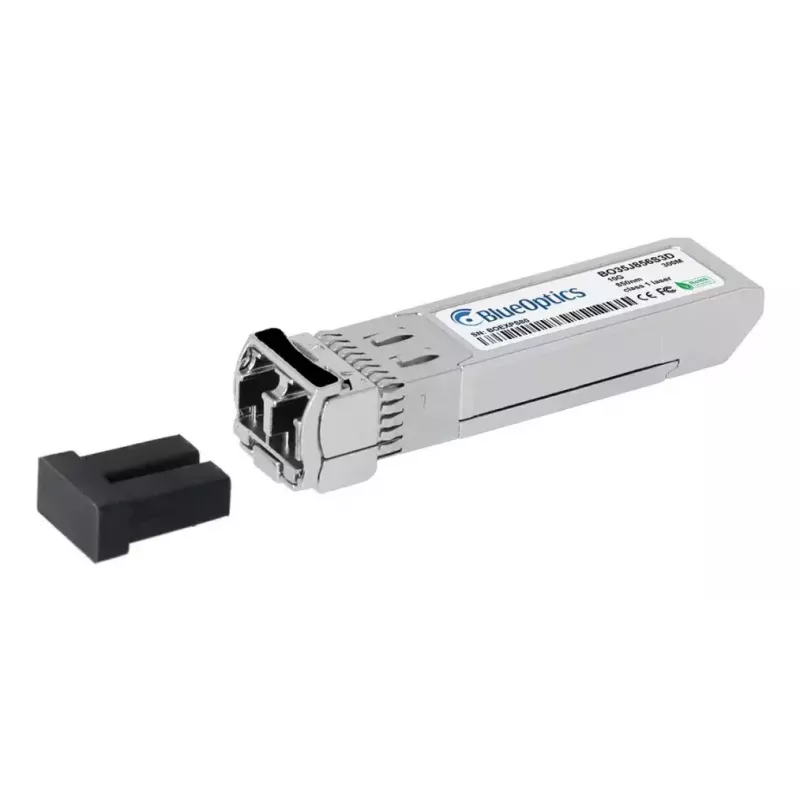

Verwenden Sie für zuverlässige 10 Gbit/s Kurzstreckenverbindungen hochwertige OM3- oder OM4-Multimode-Fasern mit passenden LC-Duplex-Patchkabeln, stellen Sie die korrekte TX/RX-Polarität sicher und bestätigen Sie, dass das Host-Gerät SFP+ Module und DDM unterstützt, falls eine Diagnoseüberwachung erforderlich ist. Fassen Sie den Transceiver am Gehäuse an, vermeiden Sie das Berühren der optischen Schnittstellen und lassen Sie die Schutzstaubkappen auf ungenutzten Ports.
