Öffnen Sie die Tür eines Verteilerkastens und innerhalb von zehn Sekunden wissen Sie, wie das dahinterliegende Netzwerk aufgebaut ist. Ein Kabelsalat bedeutet, dass jede Störung zu einer archäologischen Ausgrabung wird; ein ordentlich verlegtes und beschriftetes Rack bedeutet, dass ein Techniker, der den Standort noch nie besucht hat, jeden Port in unter einer Minute finden kann. Der Unterschied zwischen diesen beiden Szenarien ist selten das Budget. Es ist eine Patchpanel-Strategie, ein bescheidenes Set an Management-Hardware und die Disziplin, einen wiederholbaren Arbeitsablauf einzuhalten.

Dieser Leitfaden behandelt den gesamten Prozess zum Aufbau eines wartbaren Racks: Auswahl von Patchpanels, Auswahl von Kabelmanagement-Komponenten, Planung des Layouts auf Papier, Verlegung der Kabel und langfristig genaue Dokumentation. Dieselben Prinzipien skalieren von einem 9U-Büroschrank bis zu einem 42U-Verteilungsrack.

Warum sich ein strukturiertes Rack bezahlt macht

Kabelsalat ist kein kosmetisches Problem. Er hat messbare betriebliche Kosten, die an drei Stellen sichtbar werden. Erstens: die mittlere Reparaturzeit – wenn eine Verbindung ausfällt, ist der langsamste Teil der Fehlerbehebung normalerweise das physische Nachverfolgen, und in einem unordentlichen Rack kann dies länger dauern als die Reparatur selbst. Zweitens: das Veränderungsrisiko – das Herausziehen eines Kabels aus einem dichten Gewirr überträgt Spannung auf seine Nachbarn, und versehentliche Trennungen bei routinemäßigen Änderungen gehören zu den häufigsten selbstverschuldeten Ausfällen in kleinen Netzwerken. Drittens: die thermische Leistung – Kabelbündel, die über Switch-Abluftöffnungen hängen, erhöhen die Ansaugtemperaturen und verkürzen die Lebensdauer der Hardware.

Jede Minute, die mit dem Entwirren von Kabeln verbracht wird, ist eine Minute, die zur Ausfallzeit hinzukommt. In einem nach Standard verlegten Rack erfolgt die Nachverfolgung visuell statt manuell, und die mittlere Reparaturzeit sinkt entsprechend.

Es gibt auch einen kommerziellen Aspekt, der leicht übersehen wird. Ein dokumentiertes, ordentliches Rack lässt sich bei Audits, Büroumzügen und Personalwechseln problemlos übergeben. Ein undokumentiertes Rack wird stillschweigend von der Person abhängig, die es aufgebaut hat.

Grundlagen von Patchpanels

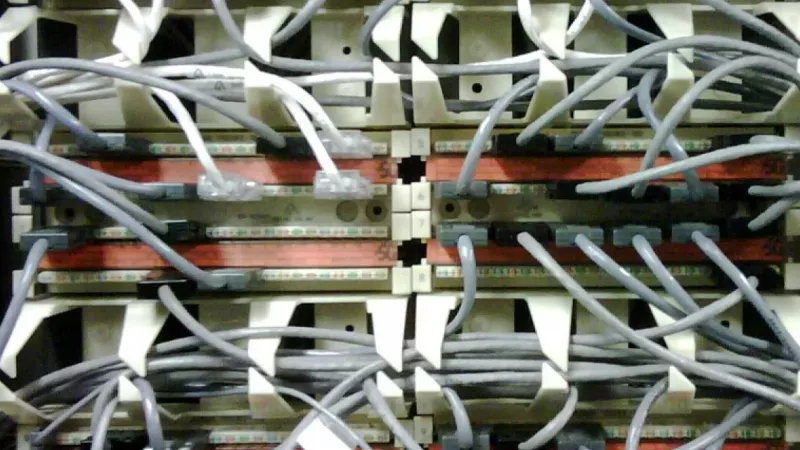

Ein Patchpanel ist ein passives Anschlussfeld: Die feste horizontale Verkabelung von den Wandanschlüssen wird einmalig dauerhaft auf der Rückseite angeschlossen, und alle alltäglichen Änderungen erfolgen auf der Vorderseite mit Patchkabeln. Diese Trennung ist der entscheidende Punkt. Massivleiter-Installationskabel ist nicht für wiederholtes Biegen ausgelegt, daher absorbiert das Panel die Änderungen und schützt die dahinterliegende Infrastruktur.

Feste Panels vs. Keystone-Panels

Feste LSA-Panels sind wirtschaftlich und lassen sich in großen Mengen schnell anschließen, was für Neuinstallationen geeignet ist, bei denen alle 24 oder 48 Ports sofort in Betrieb gehen. Keystone-Panels akzeptieren einzelne Snap-in-Module, was sie zur besseren Wahl für Racks macht, die schrittweise wachsen oder verschiedene Medien kombinieren: Kupferdosen, Glasfaser-Kupplungen und andere Modultypen können ein Panel teilen. Keystones machen aus einem einzelnen defekten Port auch einen Zwei-Minuten-Modultausch anstelle eines Panel-Austauschs.

Geschirmt oder ungeschirmt

Passen Sie das Panel an die Verkabelungsanlage an. Wenn die horizontalen Strecken geschirmt sind, muss das Panel geschirmt und ordnungsgemäß mit der Rack-Erdung verbunden sein, da der Schirm sonst wie eine Antenne statt wie eine Ableitung wirkt. Für ungeschirmte Cat6-Anlagen in typischen Büroumgebungen ist ein UTP-Panel ausreichend und einfacher korrekt zu installieren.

Portdichte und Wachstumsreserven

Der klassische Fehler ist der Kauf genau der Anzahl von Ports, die am ersten Tag benötigt werden. Das spätere Anschließen einer zweiten Charge horizontaler Kabel zwei Jahre später verursacht weit höhere Arbeitskosten, als die zusätzlichen Ports im Voraus gekostet hätten. Eine praktische Regel: Planen Sie 30 bis 40 Prozent Reserveports ein und kaufen Sie Panels derselben Familie, damit das Rack optisch konsistent bleibt, während es wächst.

Das Kabelmanagement-Werkzeugset

Panels allein machen noch kein sauberes Rack aus. Planen Sie gleichzeitig mit den Panels die folgenden Komponenten:

  • Horizontale Kabelmanager – 1U-Fingerführungen oder Bürstenpanels, die zwischen jedem Switch- und Panel-Paar installiert werden und jedem Patchkabel einen definierten Weg zu seiner Port-Spalte geben.
  • Vertikale Manager oder Rack-Ringe – führen Bündel an den Seiten des Racks auf und ab, sodass kein Kabel diagonal über die Gerätefront verläuft.
  • Klettbänder – der Standard zum Bündeln von Patchkabeln, da sie hunderte Male ohne Schaden geöffnet werden können; durchsuchen Sie Kabelbinder und Klettbänder in Größen, die zu Ihren Bündeldurchmessern passen.
  • Blindplatten und Käfigmuttern – schließen Sie ungenutzte U-Plätze, um den Luftstrom zu kontrollieren; halten Sie Ersatz-Rack-Zubehör auf Lager, damit eine Umorganisation nie wegen einer fehlenden Mutter ins Stocken gerät.
  • Etikettendrucker und Kabel-Fahnen – Schrumpfschlauch- oder selbstlaminiertende Etiketten halten Jahre in einem warmen Schrank; Papieraufkleber tun das nicht.

Planen Sie das Layout, bevor Sie etwas montieren

Skizzieren Sie zuerst die Aufbauhöhe. Jede Stunde, die Sie in die Zeichnung investieren, spart mehrere auf der Leiter. Das Kernmuster, auf das sich erfahrene Installateure einigen, ist der abwechselnde Sandwich-Aufbau: Patchpanel, horizontaler Manager, Switch, horizontaler Manager, Patchpanel und so weiter. Jeder Panel-Port wird dann mit einem Switch-Port direkt darüber oder darüber durch den angrenzenden Manager verbunden, und kein Kabel muss länger als einen halben Meter sein.

Kabellängen-Disziplin

Die Länge ist der größte einzelne Faktor dafür, wie ein Rack aussieht und wie es gewartet wird. Eine Schublade mit gemischten 2- und 3-Meter-Kabeln garantiert Schlaufen von überschüssigem Kabel, die nirgendwo hin können. Messen Sie die tatsächlichen Entfernungen, die Ihr Layout ergibt, standardisieren Sie dann auf zwei oder drei Längen – typischerweise 0,25, 0,5 und 1 Meter – und bestellen Sie Ethernet-Patchkabel in genau diesen Größen, in den Farben, die Ihr Codierungsschema vorsieht. Schlanke 28 AWG-Kabel sind in dichten 48-Port-Feldern eine Überlegung wert, da sie den Bündeldurchmesser etwa halbieren und den Luftstrom durch die Manager verbessern.

Farbe als Information

Farbcodierung funktioniert nur, wenn sie durchgesetzt und dokumentiert wird. Halten Sie das Schema klein genug, um es sich zu merken: zum Beispiel Blau für Benutzerzugangsports, Gelb für Uplinks, Rot für Management, Weiß für Sprache. Drucken Sie die Legende aus und befestigen Sie sie in der Schranktür, denn ein Schema, das nur im Kopf eines Technikers existiert, ist kein Schema.

Ein wiederholbarer Verlege-Workflow

  • Phase eins – ausräumen. Dokumentieren Sie während eines Wartungsfensters die aktuellen Port-Zuweisungen und entfernen Sie dann jedes Patchkabel. Das teilweise Neuverlegen eines laufenden Kabelsalats dauert länger, als sauber zu beginnen.
  • Phase zwei – montieren. Installieren Sie Panels, Manager und Blindplatten gemäß der Aufbauzeichnung, bevor mit dem Patchen begonnen wird.
  • Phase drei – spaltenweise patchen. Arbeiten Sie von links nach rechts, führen Sie jedes Kabel durch die Managerfinger, stecken Sie es vollständig ein und führen Sie überschüssige Längen in den vertikalen Kanal.
  • Phase vier – bündeln. Schließen Sie Klettbänder alle 15 bis 20 Zentimeter an gemeinsam genutzten Strecken. Fest, nie zu fest: Eine deformierte Ummantelung verändert die Paargeometrie, von der die Kategorie-Einstufung abhängt.
  • Phase fünf – beschriften und fotografieren. Beschriften Sie beide Enden jedes Kabels, aktualisieren Sie die Port-Zuordnungstabelle und fotografieren Sie die fertigen Vorderseiten. Die Fotos dienen als Basis für das nächste Audit.

Luftstrom und thermische Überlegungen

Switches atmen. Bündel, die über seitliche Lüftungsschlitze oder hintere Abluftöffnungen hängen, erzeugen heiße Zonen, auf die moderne Hardware mit lauteren Lüftern und kürzerer Lebensdauer reagiert. Halten Sie die Gerätefront frei, führen Sie Bündel durch die vertikalen Kanäle statt über die Schienen, und schließen Sie leeren U-Platz mit Blindplatten, damit heiße Abluft nicht zurück zu den Ansaugöffnungen zirkulieren kann. In geschlossenen Schränken überprüfen Sie, ob die Türperforation nicht durch vertikale Bündel blockiert wird.

Langfristige Sauberkeit bewahren

Racks verfallen nicht an einem Tag; sie verfallen eine undokumentierte Änderung nach der anderen. Drei Gewohnheiten halten den Standard aufrecht. Machen Sie die Port-Zuordnungstabelle zum Teil des Änderungsprozesses, sodass kein Patch als legitim gilt, bis es aufgezeichnet ist. Halten Sie einen kleinen Vorrat an Kabeln und Klettbändern in der richtigen Länge im Schrank, denn das falsche Kabel wird verwendet, wenn das richtige eine Bestellung entfernt ist. Und planen Sie vierteljährlich eine fünfzehnminütige visuelle Überprüfung ein – vergleichen Sie das Rack mit den Fotos und korrigieren Sie Abweichungen, solange sie noch klein sind.

Häufig gestellte Fragen

Sollte das Patchpanel über oder unter dem Switch sitzen?

Beides funktioniert; Konsistenz ist wichtiger als die Richtung. Das abwechselnde Panel-Manager-Switch-Muster hält jedes Kabel innerhalb eines halben Meters von seinem Ziel. In hohen Racks platzieren viele Installateure Panels über Switches, damit die schwereren horizontalen Bündel oben auf der Rückseite eintreten und nie an Geräteabluft vorbeiführen.

Sind abgewinkelte Patchpanels den Aufpreis wert?

In hochdichten Feldern können sie horizontale Manager überflüssig machen, da die Ports zu den vertikalen Kanälen zeigen und Kabel natürlich zu den Seiten fallen. In Racks mit bis zu ein paar hundert Ports sind flache Panels mit 1U-Managern günstiger, leichter zu beschriften und für die Dokumentation leichter zu fotografieren, weshalb sie der Standard bleiben.

Wie viel Überschuss sollte ein Patchkabel haben?

Im Grunde keinen, abgesehen von einer sanften Service-Biegung. Wenn das Kabel die richtige Länge hat, liefert die natürliche Kurve in den Manager die gesamte benötigte Zugentlastung. Spulen überschüssigen Kabels gehören in die Ersatzteilschublade, nicht ins Rack.

Können Klettbänder wirklich Kunststoffbinder im Rack ersetzen?

Ja, und sie sollten es. Kunststoffbinder sind Einwegprodukte, leicht überzuziehen bis zur Deformation der Ummantelung, und riskant in einem laufenden Rack zu durchtrennen. Reservieren Sie sie für dauerhafte, feste Kabelwege außerhalb des Servicebereichs und verwenden Sie Klettbänder für alles, was ein Techniker wieder öffnen könnte.

Muss ich die Rückseite des Panels bei einer Umorganisation neu anschließen?

Nein – das ist genau das, was die Panel-Architektur verhindert. Der rückseitige Anschluss ist permanente Infrastruktur; alle Umorganisationen erfolgen auf der Vorderseite mit Patchkabeln. Wenn ein rückseitiger Anschluss an einem Keystone-Panel ausfällt, tauschen Sie das einzelne Modul aus, anstatt seine Nachbarn zu stören.

Ein sauberes Rack ist kein Luxusprojekt für eine ruhige Woche; es ist die günstigste Versicherung, die ein Netzwerkteam kaufen kann. Die Komponentenkosten sind bescheiden, der obige Arbeitsablauf passt in ein Wartungsfenster für einen typischen Büroschrank, und die Rendite kommt mit dem ersten Fehler, der in einer Minute statt einer Stunde gefunden wird. Für Teams, die standortübergreifend standardisieren, führt DistriNode die Panels, Manager und Kabel, um eine bewährte Anordnung überall zu replizieren.
