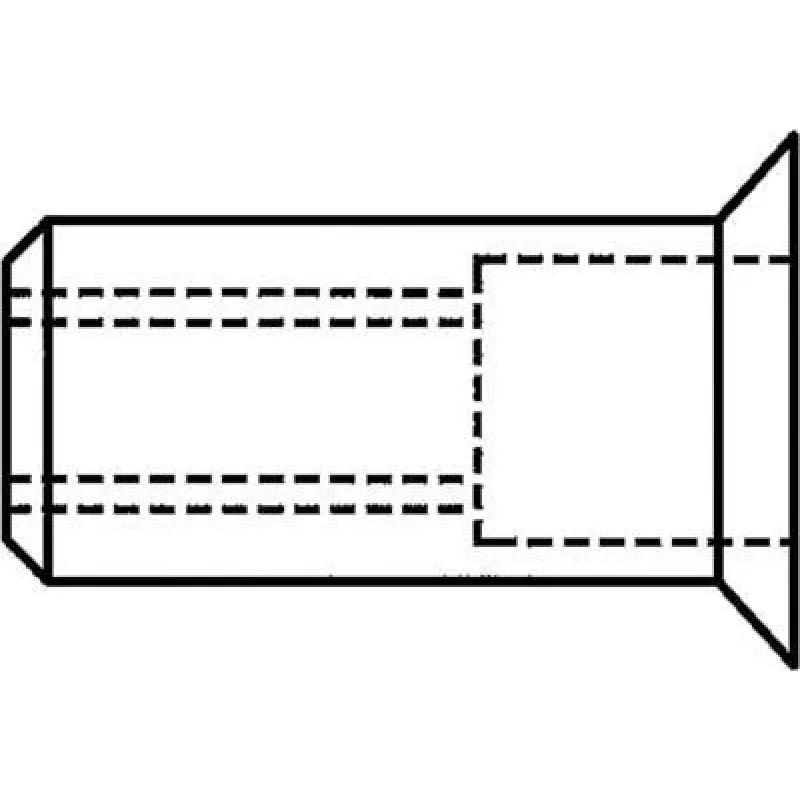

Blindnietmutter GESIPA M5 7×13,5 mm für 1,5–4 mm Bleche, 90° Senkkopf

Die GESIPA Blindnietmutter M5 mit einer Körpergröße von 7×13,5 mm und einem 90° Senkkopf erzeugt ein dauerhaftes Innengewinde von einer Seite des Werkstücks aus. Entwickelt für Blechdicken zwischen 1,5 und 4 mm, lässt sich diese Blindnietmutter in Platten einbauen, bei denen der Zugang von der Rückseite eingeschränkt ist. Der 90° Senkkopf sorgt für einen bündigen Sitz in Senkbohrungen und verteilt die Last über die Oberfläche, um eine sichere Befestigung in Metall- und Dünnblechanwendungen zu gewährleisten.

Vorteile

Diese Blindnietmutter bietet eine zuverlässige einseitige Montage ohne Zugang zur gegenüberliegenden Seite und stellt ein starkes M5 Innengewinde in dünnen Materialien bereit. Der 90° Senkkopf gewährleistet ein bündiges Finish und eine verbesserte Lastverteilung, wodurch das Risiko eines Durchzugs verringert und das Erscheinungsbild der montierten Paneele verbessert wird. Die kompakten Körperabmessungen machen sie für beengte Einbauräume geeignet, wobei eine gleichbleibende Klemmleistung erhalten bleibt.

Geeignet für (Aufgaben / Anwendungsfälle)

Technische Daten

Anwendung

Bohren oder senken Sie das Loch auf den entsprechenden Durchmesser für eine Blindnietmutter mit 90° Senkkopf, setzen Sie die Blindnietmutter von der zugänglichen Seite ein und verwenden Sie ein Blindnietmuttern-Setzgerät, um die Mutter zu setzen, bis der Körper kollabiert und das Blech klemmt. Überprüfen Sie, ob der Kopf bündig in der Senkbohrung sitzt und das M5 Gewinde vollständig geformt und frei von Verunreinigungen ist, bevor Sie das Gegenstück montieren. Befolgen Sie die Richtlinien des Setzgeräteherstellers zur Dornauswahl und Setzkraft, um eine korrekte Montage sicherzustellen.

Empfehlungen

Verwenden Sie für gleichbleibende Ergebnisse ein kalibriertes Blindnietmuttern-Setzgerät, das für M5 Nietmuttern geeignet ist, und überprüfen Sie vor der Montage den Lochdurchmesser und den Senkwinkel. Erwägen Sie bei unterschiedlichen Materialien oder hochbelasteten Anwendungen einen geeigneten Korrosionsschutz und validieren Sie die Verbindungsfestigkeit mit einer Musterbaugruppe.
