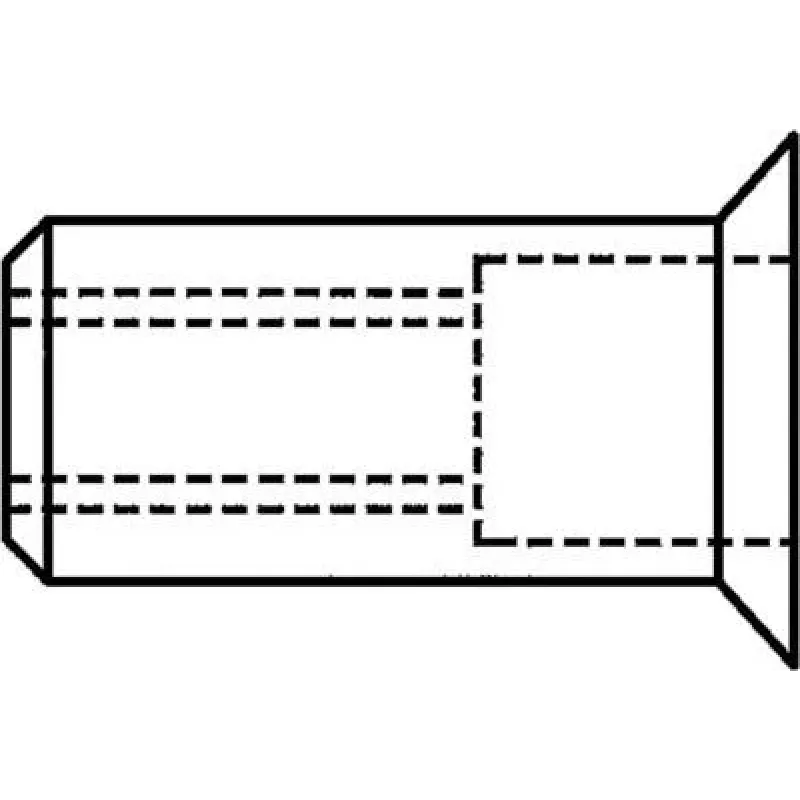

Blindnietmutter GESIPA M10x12x19 Senkkopf KS für Blechdicke 1,5–4,5 mm, 100er-Pack

Die GESIPA Blindnietmutter M10x12x19 mit Senkkopf (KS) erzeugt ein dauerhaftes Innengewinde M10 in dünnen Blechen, bei denen der Zugang nur von einer Seite möglich ist. Ausgelegt für Blechdicken von 1,5 bis 4,5 mm, bietet dieses Befestigungselement eine bündige Senkkopf-Oberfläche für sichere, lasttragende Gewindeverbindungen. Geliefert im 100er-Pack, sind die Nietmuttern für den Einsatz in Metallplatten, Gehäusen sowie bei Reparatur- oder Montagearbeiten vorgesehen, die ein zuverlässiges Innengewinde ohne beidseitiges Gewindeschneiden erfordern.

Vorteile

Der Senkkopf ermöglicht es, dass Komponenten nach der Installation bündig mit der Blechoberfläche abschließen, wodurch Hängenbleiben reduziert und die Optik verbessert wird. Die einseitige Blindmontage vereinfacht den Zusammenbau in beengten oder geschlossenen Strukturen. Ausgelegt für lasttragende Anwendungen, dehnt sich das Design auf der Blindseite aus und erzeugt eine starke mechanische Verkrallung mit dem Grundmaterial. Die Verpackung im 100er-Pack unterstützt wiederholende Montagearbeiten und kleine Produktionsläufe bei reduzierter Handhabungszeit.

Geeignet für

Technische Daten

Anwendung

Markieren und bohren Sie ein Loch in das Blech gemäß dem spezifizierten Lochdurchmesser für M10 Blindnietmuttern und den Blechdickenbereich. Setzen Sie die Nietmutter in das vorbereitete Loch ein, sodass der Senkkopf bündig mit der Blechoberfläche abschließt. Verwenden Sie ein geeignetes Blindnietmuttern-Setzgerät oder eine Nietpistole mit dem richtigen Zugdorn, um die Blindseite zu ziehen und zu verformen, bis die Mutter sicher verpresst ist. Überprüfen Sie nach der Installation das M10 Innengewinde durch Einschrauben einer Schraube oder eines Bolzens und stellen Sie sicher, dass die Verbindung die erforderlichen Vorspann- und Drehmomentspezifikationen erfüllt.

Empfehlungen

Wählen Sie die richtige Bohrergröße und den passenden Setzdorn für den angegebenen Blechdickenbereich, um eine ordnungsgemäße Expansion und Tragfähigkeit zu gewährleisten. Bei Materialien mit geringer Randfestigkeit oder sehr weichen Trägermaterialien sollten Sie Verstärkungsplatten oder dickeres Material in Betracht ziehen, um ein Durchziehen zu verhindern. Überprüfen Sie die installierten Nietmuttern auf korrekten Sitz und Abwesenheit von Verformung vor der endgültigen Montage.
