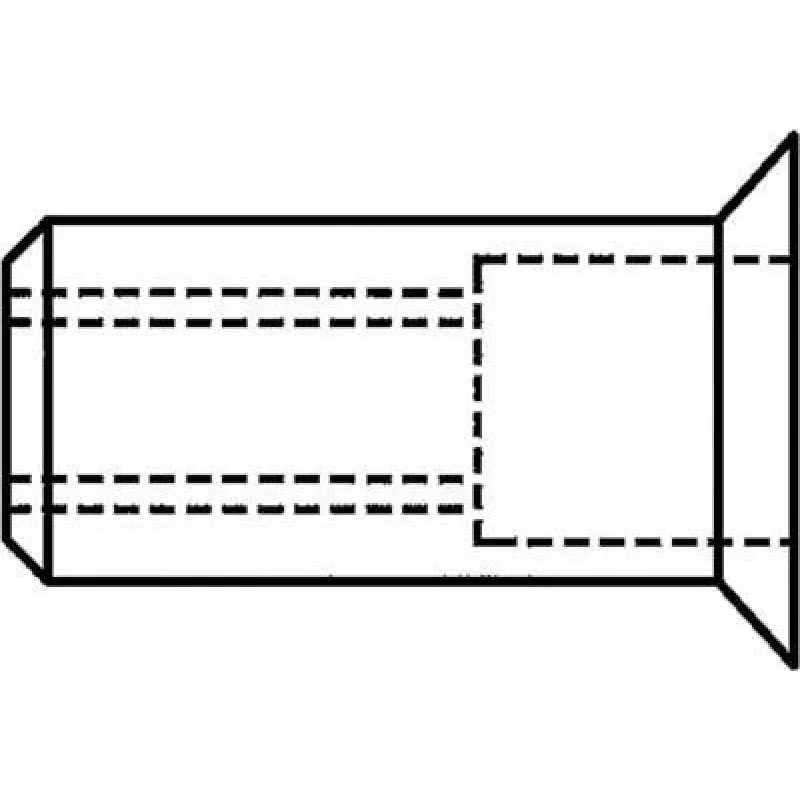

Blindnietmutter GESIPA 6422144 M5, Flansch 7×13,5 mm für Blechdicke 1,5–4 mm

Blindnietmutter GESIPA 6422144 M5 mit einem Flansch von 7×13,5 mm bietet ein unverlierbares M5-Innengewinde für dünne Materialien, bei denen der Zugang nur von einer Seite möglich ist. Ausgelegt für Blechdicken von 1,5 bis 4 mm, erzeugt diese Nietmutter einen starken, tragfähigen Gewindeanker in Metall- oder Verbundplatten und wird häufig bei Montage-, Reparatur- und Befestigungsaufgaben eingesetzt, die eine zuverlässige Gewindeverbindung in dünnwandigen Strukturen erfordern.

Vorteile

Diese Blindnietmutter liefert ein sicheres M5-Gewinde, ohne dass von beiden Seiten gebohrt werden muss, und ermöglicht die Installation, wenn nur einseitiger Zugang besteht. Der Flansch verbessert die Lastverteilung und verringert das Durchziehrisiko bei weicheren oder dünnen Materialien. Ihr Design sorgt für wiederholbare, ausgerichtete Gewinde und ein kompaktes Fertigprofil, das für verdeckte oder platzsparende Baugruppen geeignet ist.

Geeignet für

Wichtige technische Daten

Anwendung

Bohren oder stanzen Sie ein korrekt bemessenes Loch in das Werkstück entsprechend der Lochempfehlung des Nietmutterherstellers. Führen Sie die Blindnietmutter so in das Loch ein, dass der Flansch bündig auf der Materialoberfläche aufliegt. Verwenden Sie ein geeignetes Blindnietmuttern-Setzwerkzeug, setzen und verformen Sie den Körper, bis die Mutter fest am Blech klemmt und die innere Auflageform bildet. Entfernen Sie das Werkzeug und prüfen Sie, ob das M5-Gewinde ausgerichtet und fest sitzt, bevor Sie Schrauben oder Bolzen einsetzen.

Empfehlungen

Wählen Sie Bohrerdurchmesser und Setzwerkzeugdorn passend für M5-Blindnietmuttern. Bei dünnen oder weichen Substraten stellen Sie sicher, dass der Flansch auf einer ebenen, unbeschädigten Oberfläche aufliegt, um die Lastverteilung zu maximieren. Prüfen Sie Materialverträglichkeit und Korrosionsbeständigkeit für die vorgesehene Umgebung; wo Korrosionsbeständigkeit erforderlich ist, wählen Sie ein entsprechendes Nietmutternmaterial oder bringen Sie geeignete Beschichtungen auf. Ziehen Sie Befestigungselemente mit den empfohlenen Drehmomenten für M5-Gewinde an, um eine Überlastung der Mutter oder des Grundmaterials zu vermeiden.
