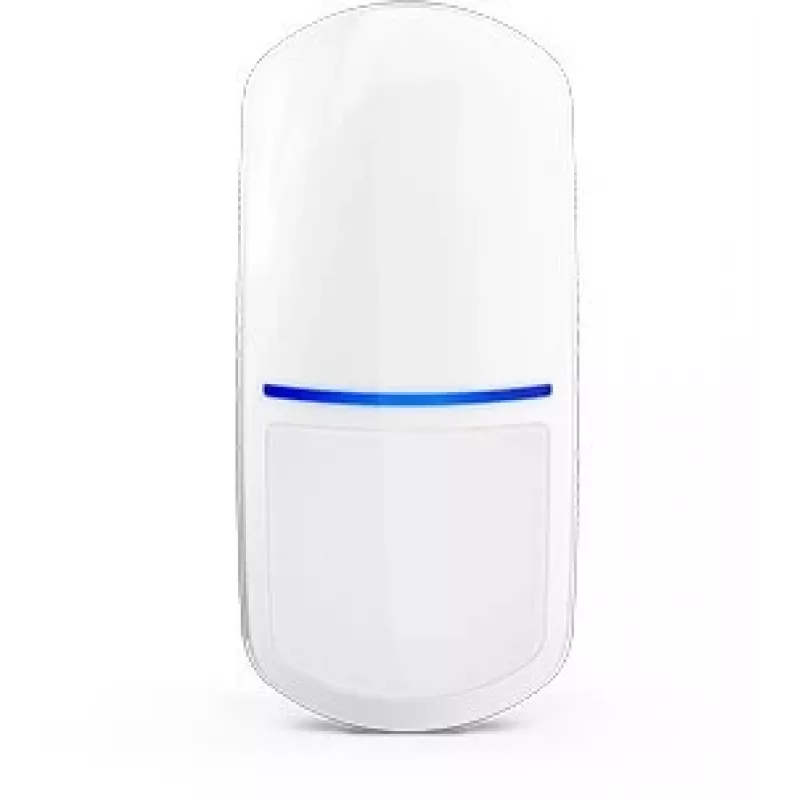

Bewegungsmelder SATEL schlank-DUAL-PRO — PIR + Mikrowelle, Erfassung bis 24 m, 90° Winkel, 12 V DC, max. Höhe 2,4 m, kompakte Größe (62×137×42 mm)

Der SATEL schlank-DUAL-PRO ist ein Dual-Technologie-Bewegungsmelder, der passive Infrarot- (PIR) mit einem Mikrowellensensor kombiniert, um Fehlalarme zu reduzieren und gleichzeitig eine zuverlässige Einbruchserkennung zu gewährleisten. Konzipiert für die Montage in Höhen von bis zu 2,4 m, bietet der Melder eine Erfassungsreichweite von bis zu 24 m bei einem Erfassungswinkel von 90°. Das kompakte Gehäuse (62×137×42 mm) und die 12-V-DC-Stromversorgung eignen sich für eine unauffällige Platzierung in Wohn- und Geschäftsumgebungen, in denen eine dezente, kontinuierliche Überwachung erforderlich ist.

Vorteile

Die Kombination aus PIR- und Mikrowellentechnologie erhöht die Erkennungssicherheit, indem sie Bewegungen über zwei unabhängige Sensorkanäle validiert, was hilft, Umgebungsstörungen herauszufiltern. Die kompakten Abmessungen des Melders ermöglichen die Installation in beengten Räumen oder eine flache Montage, ohne die Innenraumästhetik zu beeinträchtigen. Der geringe Betriebsstrom und die standardmäßige 12-V-DC-Stromversorgung erleichtern die Integration mit gängigen Alarmzentralen, während der angegebene Betriebstemperaturbereich den Einsatz unter verschiedenen Innenraumbedingungen unterstützt.

Geeignet für

• Perimeter- und Innenraumeinbruchserkennung in Häusern und Wohnungen
• Kleine und mittelgroße Büros und Einzelhandelsflächen
• Korridore und Treppenhäuser, in denen ein enger Erfassungswinkel akzeptabel ist
• Unauffällige Installationen, bei denen eine kompakte Größe erforderlich ist

Technische Spezifikationen

• Erkennungstechnologien: Passiv-Infrarot (PIR) und Mikrowelle
• Erfassungsreichweite: bis zu 24 m
• Erfassungswinkel: 90°
• Empfohlene Montagehöhe: bis zu 2,4 m
• Stromversorgung: 12 V DC
• Maximale Stromaufnahme: 85 mA
• Alarmausgangskapazität: 40 mA bei 24 V DC
• Betriebstemperaturbereich: -10 °C bis +55 °C
• Abmessungen: 62 × 137 × 42 mm

Verwendung

Montieren Sie den Melder in der empfohlenen Höhe (bis zu 2,4 m), um das angegebene Erfassungsmuster zu erhalten, und befestigen Sie ihn auf einer stabilen Oberfläche oder Halterung. Schließen Sie das Gerät an eine kompatible 12-V-DC-Stromquelle an und verdrahten Sie den Alarmausgang mit der Alarmzentrale gemäß dem Schaltplan des Zentralenherstellers. Lassen Sie dem Melder nach dem Einschalten die eingebaute Stabilisierungszeit, bevor Sie Tests durchführen. Führen Sie Gehtests im gesamten Erfassungsbereich durch, um die Erkennungsdistanz zu überprüfen, und passen Sie die Ausrichtung so an, dass sich bewegende Ziele das 90°-Sichtfeld durchqueren. Befolgen Sie bei der Installation die örtlichen Elektro- und Sicherheitsvorschriften.

Empfehlungen

Um Fehlalarme zu minimieren, richten Sie den Melder nicht direkt auf Quellen schneller Temperaturänderungen (Heizungen, Zwangsluftauslässe) oder große reflektierende Oberflächen. Nutzen Sie die kombinierte PIR- und Mikrowelleneinstellung, um die Empfindlichkeit fein abzustimmen: Falls weiterhin Falschauslösungen auftreten, konsultieren Sie die Installationshinweise, um die Montageposition oder die Empfindlichkeitseinstellungen anzupassen, und führen Sie nach allen Änderungen einen abschließenden Überprüfungstest durch.
