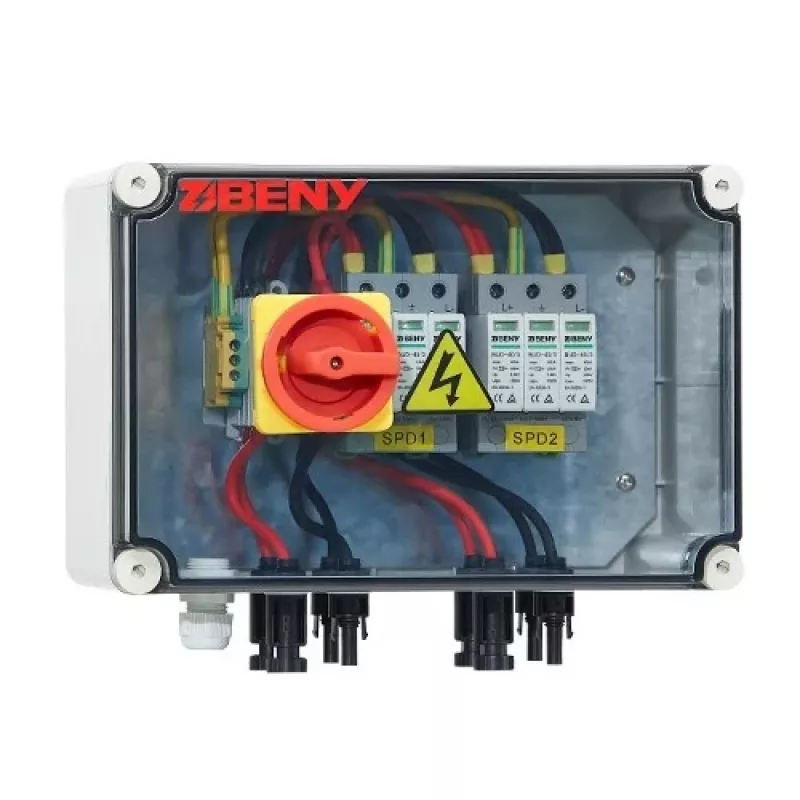

BENY PV DC-Trennschalter-Panel, 2-String-Eingang zu 2-String-Ausgang, IP65 Außengehäuse

Dieses BENY PV DC-Trennschalter-Panel basiert auf einer 1000V DC, 30A Gesamtstromkapazität und isoliert und schützt zwei unabhängige Solarstrings in einem einzigen, wetterfesten Gehäuse. Der integrierte 4-polige Lasttrennschalter und gPV-Sicherungen gewährleisten die Einhaltung moderner PV-Sicherheitsstandards, während der Typ-2-Überspannungsschutz vor transienten Überspannungen schützt. Ideal für Wohn- und kleine Gewerbeanlagen, vereinfacht es die Verkabelung mit MC4-kompatiblen Anschlüssen und einer Wandmontage.

Überblick

Der BENY NV820139 ist ein DC-Trennschalter-Panel mit 2 Eingängen und 2 Ausgängen, das für Photovoltaikanlagen entwickelt wurde, die eine zuverlässige Isolierung und Überstromschutz erfordern. Es vereint einen DC-Lasttrennschalter, zwei 15A gPV-Sicherungen und eine Typ-2-Überspannungsschutzeinrichtung (SPD) in einem einzigen UV-beständigen Polycarbonat-Gehäuse der Schutzart IP65. Dieses Design reduziert die Installationszeit und die Anzahl der Komponenten und erhöht gleichzeitig die Systemsicherheit und Wartbarkeit.

Herausragende Merkmale

• Integrierter 4-poliger DC-Trennschalter für 1000V DC und 30A Gesamtstrom
• Zwei unabhängige 15A gPV-Sicherungshalter für den Überstromschutz pro String
• Integrierter Typ-2-DC-Überspannungsschutz zur Minderung transienter Überspannungen
• IP65-Gehäuse aus UV-beständigem Polycarbonat mit UL94-V0-Brandschutzklasse
• MC4-kompatible Ein-/Ausgangsanschlüsse für eine schnelle, sichere Feldverkabelung
• Breiter Betriebstemperaturbereich von -25°C bis +60°C

Technische Details

• Produkttyp: PV DC-Trennschalter-Panel / Combiner-Box
• DC-Eingänge: 2 Strings (unabhängig)
• DC-Ausgänge: 2 Strings (unabhängig)
• Maximale DC-Spannung: 1000V DC
• Maximaler Strom pro String: 15A
• Maximaler Gesamtausgangsstrom: 30A (2 × 15A)
• DC-Trennschalter: integrierter 4-poliger Lasttrennschalter
• Überstromschutz: 2 × 15A DC gPV-Sicherungen
• Überspannungsschutz: integrierter Typ-2-DC-SPD
• Anschlüsse: MC4-kompatibel
• Gehäuseschutzart: IP65
• Gehäusematerial: UV-beständiges Polycarbonat (PC)
• Brandschutzklasse: UL94-V0
• Montage: Wandmontage
• Betriebstemperatur: -25°C bis +60°C
• Zertifizierungen: CE, RoHS
• Anwendung: Wohn- und kleine Gewerbe-PV-Anlagen

Unser Fazit

Eine kompakte All-in-One-Lösung für sichere DC-Isolierung und -Schutz in PV-Anlagen mit zwei Strings. Die Integration von Schalter, Sicherungen und SPD in einem robusten IP65-Gehäuse macht es zu einer praktischen Wahl für Installateure, die Zuverlässigkeit und Normkonformität ohne zusätzliche Gehäuse suchen.
