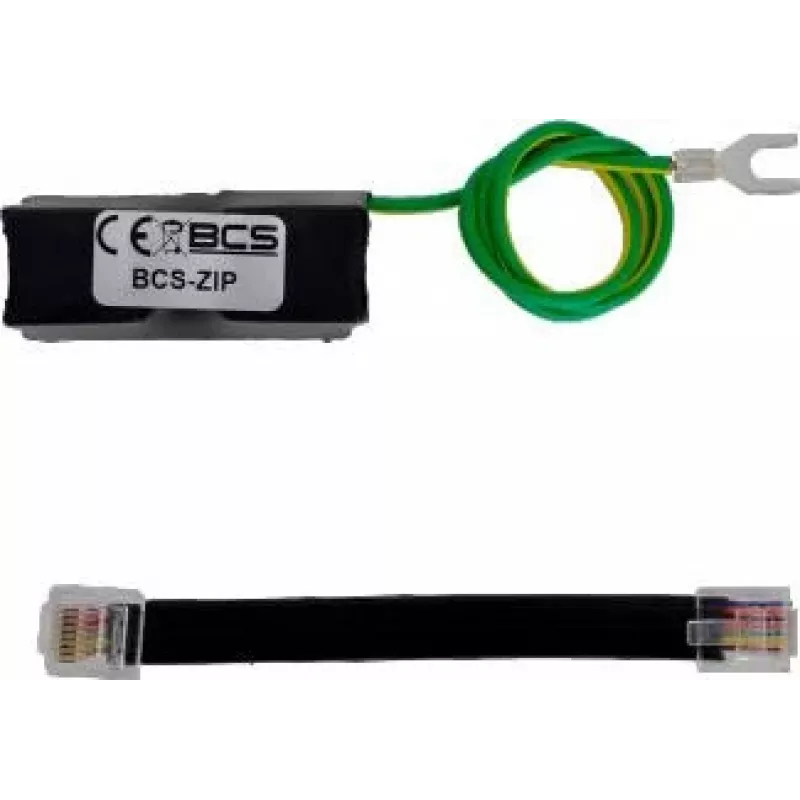

BCS-ZIP Ethernet-Überspannungsschutz für PoE und Gigabit-LAN – bis 90 W, 2 kA, Aluminiumgehäuse

Mit einer Ansprechzeit von unter 1 Nanosekunde stoppt der BCS-ZIP Ethernet-Überspannungsschutz zerstörerische Spannungsspitzen, bevor sie Ihre Netzwerkgeräte erreichen können. Er schützt Gigabit-Ethernet- und Power-over-Ethernet-Leitungen (PoE) bis 90 W und ist damit unverzichtbar für den Schutz von Access Points, IP-Kameras und anderen versorgten Geräten in rauen elektrischen Umgebungen.

Überblick

Der BCS-ZIP ist ein Datenleitungs-Überspannungsschutz für 10/100/1000-Mbps-Ethernet-Netzwerke. Er wird über zwei RJ-45-Ports (Eingang und Ausgang) angeschlossen und schützt alle vier verdrillten Adernpaare mithilfe einer Kombination aus Gasentladungsröhren (GDT) und Suppressordioden (TVS). Das Aluminiumgehäuse bietet Langlebigkeit und effektive Wärmeableitung, während die Schraubklemme zur Erdung eine sichere Verbindung zur Erde gewährleistet.

Was hervorsticht

• Umfassender Schutz für alle 8 Adern (4 Paare) der Ethernet-Verkabelung.
• Kompatibel mit den PoE-Standards IEEE 802.3af/at/bt und unterstützt Leistungen bis 90 W.
• Ultrakurze Ansprechzeit von <1 ns minimiert das Risiko für angeschlossene Geräte.
• Geringe Einfügedämpfung (<0,3 dB) gewährleistet Signalintegrität für Hochgeschwindigkeits-Datenübertragung.
• Wandmontierbares Inline-Design vereinfacht die Installation in Serverräumen, Büros oder Heimnetzwerken.

Technische Details

• Schutzart: Ethernet (LAN), Power over Ethernet (PoE)
• Datenratenunterstützung: 10/100/1000 Mbps (Gigabit-Ethernet)
• PoE-Standard-Kompatibilität: IEEE 802.3af/at/bt (bis 90 W)
• Anzahl der geschützten Leitungen: 8 Adern (4 Paare)
• Anschlüsse: 2x RJ-45 (Eingang/Ausgang)
• Nennableitstoßstrom (In): 1 kA (8/20 µs)
• Maximaler Ableitstoßstrom (Imax): 2 kA (8/20 µs)
• Schutzspannungspegel (Up) – Datenleitungen (L-L): < 10 V (1 kV/µs)
• Schutzspannungspegel (Up) – Datenleitungen (L-G): < 600 V (1 kV/µs)
• Schutzspannungspegel (Up) – PoE-Leitungen (L-L): < 60 V (1 kV/µs)
• Schutzspannungspegel (Up) – PoE-Leitungen (L-G): < 600 V (1 kV/µs)
• Ansprechzeit: < 1 ns
• Einfügedämpfung: < 0,3 dB (bei 100 MHz)
• Rückflussdämpfung: > 15 dB (bei 100 MHz)
• Impedanz: 100 Ohm
• Erdungsmethode: Schraubklemme
• Gehäusematerial: Aluminium
• Betriebstemperatur: -25 °C bis +55 °C
• Montageart: Inline / Wandmontage
• Schutzelemente: GDT (Gasentladungsröhre), TVS-Dioden (Suppressordioden)

Unser Fazit

Der BCS-ZIP ist ein robuster, leistungsstarker Überspannungsschutz, der umfassenden Schutz für Daten- und Stromleitungen in Ethernet-Netzwerken bietet. Seine ultraschnelle Reaktion und geringe Einfügedämpfung machen ihn zu einer ausgezeichneten Wahl für den Schutz kritischer PoE-Geräte.
