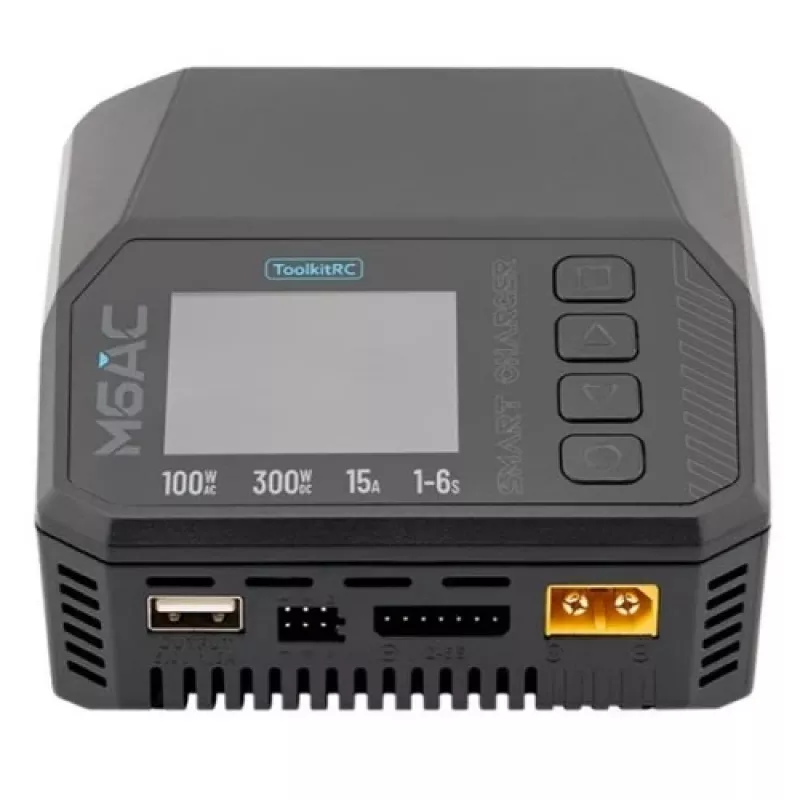

Batterieladegerät TOOLKITRC M6AC — AC 100W / DC 300W, intelligentes Ladegerät für Batterien und Stromversorgungssysteme

Hochwertiges Balance-AC/DC-Ladegerät mit mikroprozessorgesteuerten Lade‑, Entlade‑, Signalmess- und Netzteilfunktionen. Unterstützt die gängigsten Akkutypen (LiPo, LiHV, LiFe, NiMH und Pb) und kann mit AC- oder DC-Spannung betrieben werden. Ausgestattet mit USB-Type‑A-Schnellladeausgang und 2-Zoll-Farb-IPS-Display. Merkmale: Das intelligente Balance-Ladegerät wurde für RC-Enthusiasten und Technikbegeisterte entwickelt. Der M6AC-Multifunktionslader vereint Balance-Ladegerät, Entladegerät, Signalmesser und Signalquelle in einem kompakten Gerät. Er unterstützt sowohl Wechselstrom- (AC) als auch Gleichstromversorgung (DC). Das Gerät lädt, entlädt und balanciert Akkus verschiedener Typen wie LiPo, LiHV, LiFe, Li-Ion, LTO, NiMH und Blei-Säure (Pb). Dank des stärkeren Balancerstroms (1000 mA) erfolgt der Zellenabgleich schneller und präziser (< 0,005 V). Der Lader verfügt über standardmäßige RC-Anschlüsse und ein klares 2,0-Zoll-IPS-LCD-Display, das unter allen Bedingungen gute Ablesbarkeit bietet. Neben den üblichen Ladefunktionen dient er auch als Signaltest- und Signalgenerator (liest PWM-/PPM-/SBUS-Signale) sowie als einstellbares Gleichspannungs‑/Gleichstrom-Netzteil (CC/CV-Modus). Weitere komfortable Eigenschaften: integrierter Schutz, aktualisierbare Firmware und mehrsprachige Benutzeroberfläche. Das Ladegerät verfügt über Schutz vor Überspannung, Überstrom, Kurzschluss, Überhitzung, Unterspannung am Eingang, Überladezeit (Time-out), Tiefentladung und ist flammwidrig nach V0. Geeignet für: Laden, Entladen und Balancieren von RC-Modell-Akkus (Drohnen, Flugzeuge, Autos, Boote); Diagnose und Innenwiderstandsmessung von Lithium-Packs; Testen und Ausgeben von Signalen für RC-Sender, -Empfänger und -Servos; Verwendung als regelbares Labornetzteil (Konstantspannungs‑/Konstantstrom-Modus); sowie schnelles Aufladen von USB-Geräten. Technische Daten: Eingang: 100–240 V AC, max. 120 W / 7–28 V DC, max. 30 A. Ladestrom: 0,1–15,0 A bei max. 300 W. Maximale Ladeleistung: 100 W im AC-Modus, 300 W im DC-Modus. Maximale Entladeleistung: 15 W (0,1–3,0 A) / Recycle-Modus 300 W (0,1–15,0 A). Unterstützte Akkutypen: LiPo / LiHV / LiFe / Li-Ion / LTO 1–6S; NiMH 1–16S; Pb 1–10S. Balancerstrom: 1000 mA. Balancergenauigkeit: < 0,005 V. Messfunktionen: PWM/PPM/SBUS-Signale; Spannung; Innenwiderstand des Akkus; ESC-Test. Anschlüsse: DC-Eingang, AC-Eingang, Signalanschluss (PWM/PPM/SBUS); Balanceranschluss 2–6S, XT60-Ausgang, USB-Type‑A-Ausgang. USB-Type‑A-Ausgang: 5,0 V / 1,0 A @ 10 W. Anzeige: 2,0 Zoll IPS LCD (320 x 240). Abmessungen: 108 x 106 x 60 mm. Gewicht: 347 g. Lieferumfang: M6AC-Ladegerät, AC-Netzkabel 120 cm, USB-Type‑A-auf-USB-Type‑A-Kabel 30 cm, Bedienungsanleitung und Displayschutzfolie. Garantie: 24 Monate.

Verwendung

Schließen Sie das Ladegerät an eine geeignete Stromquelle an: AC-Netz (100–240 V) oder eine DC-Versorgung (7–28 V). Verbinden Sie den Akku mit den passenden Balancer- und Ausgangsanschlüssen (auf richtige Polarität achten) und wählen Sie am Gerät die entsprechende Akkuchemie und Zellenzahl aus. Stellen Sie den gewünschten Lade‑/Entladestrom sowie ggf. CC/CV-Parameter ein, wenn das Gerät als Netzteil verwendet wird. Überwachen Sie Spannung, Zellenbalance und Innenwiderstand während des Vorgangs über das 2,0-Zoll-IPS-Display. Verwenden Sie den Signalanschluss, um PWM‑/PPM‑/SBUS-Signale zu analysieren oder zu erzeugen, wenn Sie Sender, Empfänger oder Servos testen.

Empfehlungen

Für einen sicheren und zuverlässigen Betrieb prüfen Sie vor dem Anschließen von Akkus die Polarität der Anschlüsse, verwenden Sie die für die jeweilige Zellchemie und -anzahl geeigneten Ladeeinstellungen und sorgen Sie für ausreichende Belüftung beim Laden oder Entladen mit hoher Leistung. Aktualisieren Sie die Firmware, wenn Updates verfügbar sind, und halten Sie das Gerät trocken und sauber.
