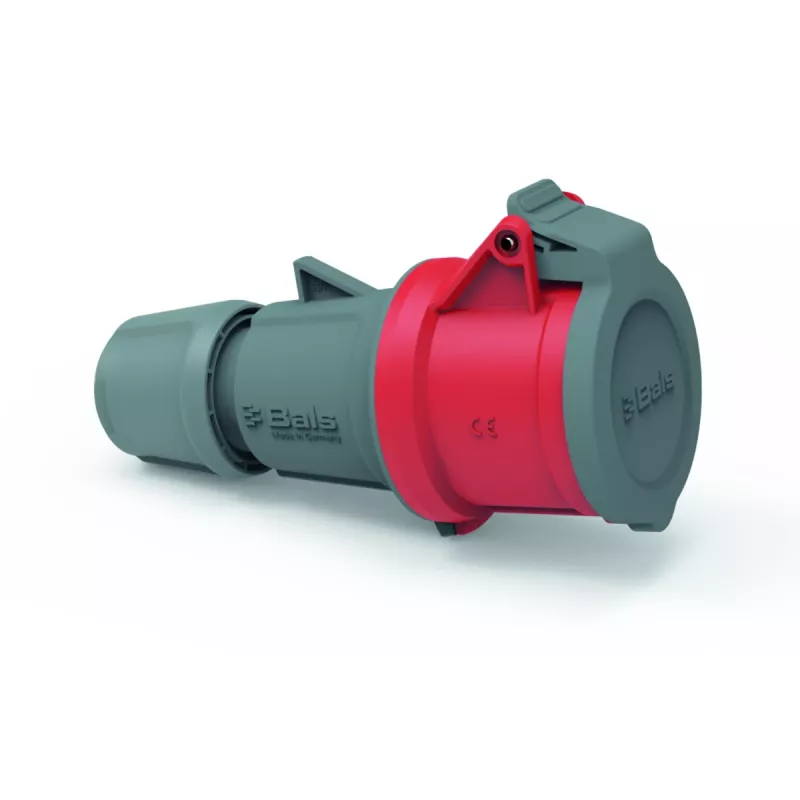

Bals INNOLINQ QC 16A 5-polige 400V 6h IP54 rote CEE-Kupplung

Die Bals INNOLINQ QC Kupplung definiert industrielle Stromanschlüsse mit ihrem patentierten Schnellverbindungssystem neu und macht Schraubklemmen überflüssig, sodass eine werkzeuglose Montage in Sekunden möglich ist. Im Gegensatz zu herkömmlichen CEE-Kupplungen, die eine sorgfältige Verdrahtung und Drehmomentkontrollen erfordern, rastet diese 16-A-Einheit zuverlässig ein, reduziert Installationsfehler und Ausfallzeiten auf anspruchsvollen Baustellen. Entwickelt für 380–415-V-Drehstromsysteme mit 6h-Erdungsstellung, bietet sie eine sichere, spritzwassergeschützte Verbindung für mobile Verteiler, Maschinen und Event-Stromversorgungen.

Highlights

• Quick-Connect-Technologie (QC): keine Schrauben, keine Aderendhülsen, nur Einstecken für flexible oder massive Leiter bis 6 mm².
• Bemessungsstrom 16 A, 5-polig (3P+N+PE), 50/60 Hz und 380–415 V AC – vollständig konform mit IEC 60309-1/-2.
• IP54-Schutz gegen Staub und Spritzwasser, mit robustem rotem PA6-Gehäuse, das rauen Umgebungen standhält.
• Akzeptiert Kabeldurchmesser von 8 bis 18 mm und deckt eine breite Palette industrieller flexibler und fester Leitungen ab.
• Betriebstemperaturbereich von -25°C bis +40°C, geeignet für Kühlhäuser, Outdoor-Events und Fabrikhallen.

Im täglichen Einsatz

Auf einer Baustelle oder in einer Werkstatt beweist die INNOLINQ QC Kupplung ihren Wert jedes Mal, wenn ein Kabel gewechselt oder verlängert werden muss. Die schraubenlosen Klemmen greifen Leiter fest, ohne sie zu beschädigen, und der Schnellverbindungsmechanismus ermöglicht auch ungelerntem Personal, in weniger als einer Minute sichere Verbindungen herzustellen. Die rote Farbe und die 6h-Kodierung verhindern Fehlsteckungen mit anderen Spannungssystemen, während die IP54-Klasse Feuchtigkeit und Schmutz vom Kontaktbereich fernhält. Der kompakte Körper mit den Maßen 171 x 71 x 94 mm passt problemlos in Kabelkanäle, Verteilerkästen und mobile Stromwagen.

Technische Daten

• Steckverbindertyp: CEE-Kupplung (Buchse)
• Anschlusssystem: INNOLINQ QC Schnellverbindung
• Bemessungsstrom: 16 A
• Polzahl: 5 (3P+N+PE)
• Bemessungsspannung: 380–415 V AC
• Frequenz: 50/60 Hz
• Erdungskontaktstellung: 6h
• Schutzart: IP54
• Farbe: Rot
• Klemmentyp: Schraubenlos
• Gehäusematerial: Polyamid (PA6)
• Kontaktmaterial: Messing
• Leiterquerschnitt flexibel: 1,5–4 mm²
• Leiterquerschnitt massiv: 1,5–6 mm²
• Kabelaußendurchmesser: 8–18 mm
• Betriebstemperatur: -25°C bis +40°C
• Normen: IEC 60309-1, IEC 60309-2
• Anwendung: Industrielle Stromverteilung
• Montage: Tragbar / in der Leitung
• Abmessungen (B x H x T): 171 x 71 x 94 mm

Abschließende Anmerkung

Für Profis, die Wert auf Schnelligkeit und Zuverlässigkeit legen, ist die Bals INNOLINQ QC Kupplung ein Game-Changer – kein Herumfummeln mit Schrauben in engen Räumen mehr, sondern jedes Mal eine sichere, normgerechte Verbindung.
