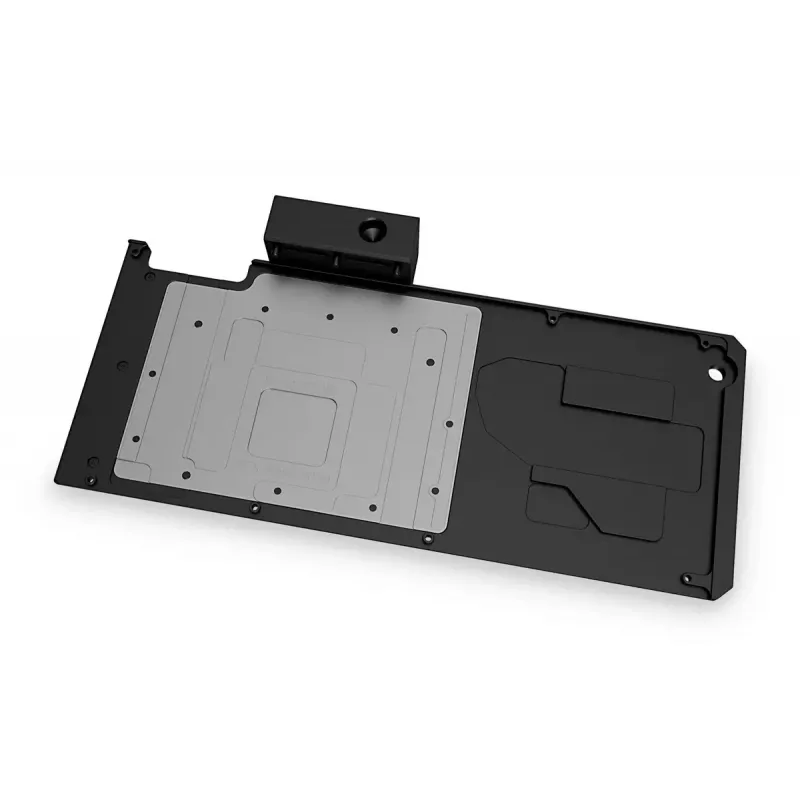

Backplate EK Water Blocks Acetal Kupfer POM Schwarz

EK-Quantum Vector FTW3 RTX 3080/3090 Active Backplate - Acetal ist eine zweiteilige Flüssigkeitskühlungs-Backplate, die zur aktiven Kühlung der Rückseite von EVGA GeForce RTX 3080 und 3090 FTW3 GPUs entwickelt wurde. Sie wird über ein Ersatzterminal in die EK-Quantum Vector FTW3 Wasserkühler integriert, sodass der Wasserkühler und die aktive Backplate als eine einzige geschlossene Einheit arbeiten, was zusätzliche Schläuche reduziert und den Kühlkreislauf vereinfacht. Die Baugruppe zielt auf PCB-Hotspots, VRM-Bereiche und, falls zutreffend, rückseitigen VRAM ab, um die gesamte Wärmeabfuhr von der Grafikkarte zu verbessern.

Vorteile

Die aktive Backplate ermöglicht eine direkte Kühlung kritischer Komponenten, indem sie Kühlflüssigkeit durch eine interne Lamellenanordnung mit acht breiten Kanälen leitet, die den Strömungswiderstand gering halten. Ihre Basis ist aus vernickeltem Elektrolytkupfer CNC-gefräst für eine effiziente Wärmeleitung, während die obere Abdeckung aus schwarzem POM-Acetal besteht und die restlichen Außenteile aus schwarz eloxiertem Aluminium gefertigt sind, das nicht mit der Kühlflüssigkeit in Kontakt kommt. EPDM-O-Ringe gewährleisten eine wasserdichte Abdichtung und die Acetal-Anschlüsse passen zur oberen Abdeckung für ein einheitliches Erscheinungsbild. Das integrierte Terminal reduziert die Anzahl der Anschlussstücke, indem es Ein- und Auslassöffnungen in einem einzigen kombinierten Gehäuse mit dem Vector-Wasserkühler vereint.

Geeignet für

• EVGA GeForce RTX 3080 FTW3 Grafikkarten
• EVGA GeForce RTX 3090 FTW3 Grafikkarten
• Individuelle Flüssigkeitskühlkreisläufe, bei denen eine reduzierte Verschlauchung und kompakte Leitungsführung gewünscht sind

Wichtige Spezifikationen

• Kompatibilität: EK-Quantum Vector FTW3 RTX 3080/3090 Wasserkühler und EVGA FTW3 RTX 3080/3090 GPUs
• Materialien: Basis aus vernickeltem Elektrolytkupfer, Oberseite aus schwarzem POM (Acetal), Außenseite aus schwarz eloxiertem Aluminium
• Internes Design: Lamellenanordnung mit 8 breiten Kanälen für geringen Strömungswiderstand
• Abdichtung: EPDM-O-Ringe
• Mitgeliefertes Zubehör: Befestigungsschrauben, Muttern und Unterlegscheiben; 1x vernickelte Messing-Verschlussschraube G1/4"; EK-Loop Multi-Inbusschlüssel (6 mm, 8 mm, 9 mm); Wärmeleitpads
• Abmessungen (ca.): Breite 303 mm, Tiefe 37,8 mm, Höhe 151 mm

Verwendung

Entfernen Sie das serienmäßige Terminal, das mit dem Vector-Wasserkühler geliefert wird, und installieren Sie das mit der Vector Active Backplate gelieferte Ersatzterminal, um beide Kühler zu einer Einheit zu verbinden. Montieren Sie die aktive Backplate mit den mitgelieferten Schrauben, Muttern und Unterlegscheiben auf der GPU-Leiterplatte und beachten Sie dabei die Drehmomentvorgaben des Herstellers. Bringen Sie bei Bedarf Wärmeleitpads an den PCB-Hotspots und VRM-Bereichen an, bevor Sie die Backplate befestigen. Schließen Sie den kombinierten Ein- und Auslass mit Standard-G1/4"-Anschlüssen an Ihren Flüssigkeitskühlkreislauf an und füllen und drucktesten Sie den Kreislauf auf Undichtigkeiten, bevor Sie das System einschalten.

Empfehlungen

Verwenden Sie das Produkt nur mit kompatiblen EK-Quantum Vector FTW3 Wasserkühlern und EVGA FTW3 RTX 3080/3090 Leiterplatten. Überprüfen Sie die korrekte Platzierung der Wärmeleitpads und ziehen Sie alle Befestigungselemente gleichmäßig fest. Führen Sie nach der Installation einen Dichtigkeitstest durch und überwachen Sie die Kühlmitteltemperaturen nach der ersten Inbetriebnahme, um die erwartete thermische Leistung zu bestätigen.
