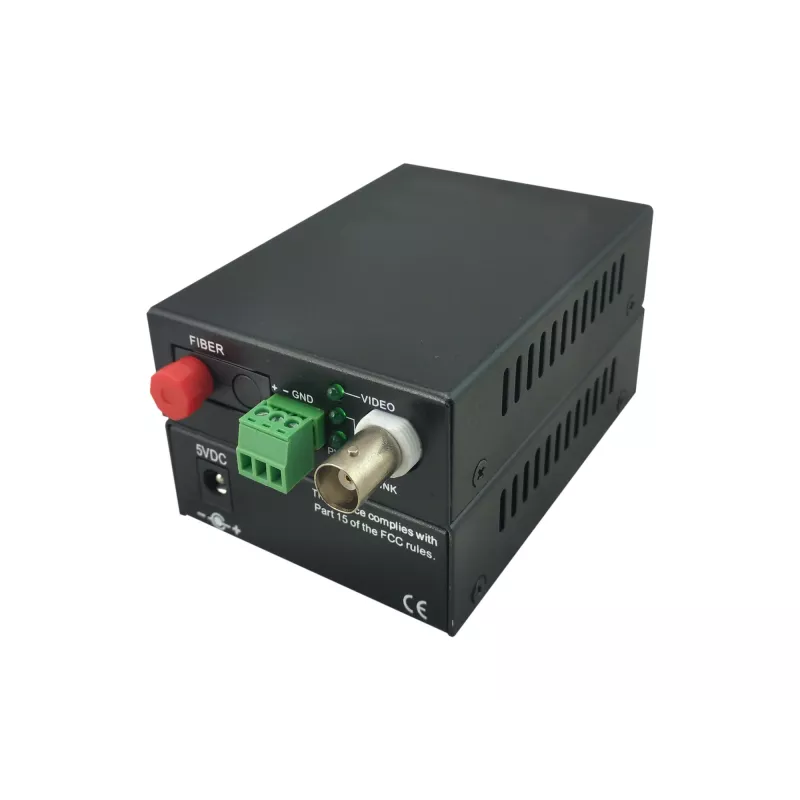

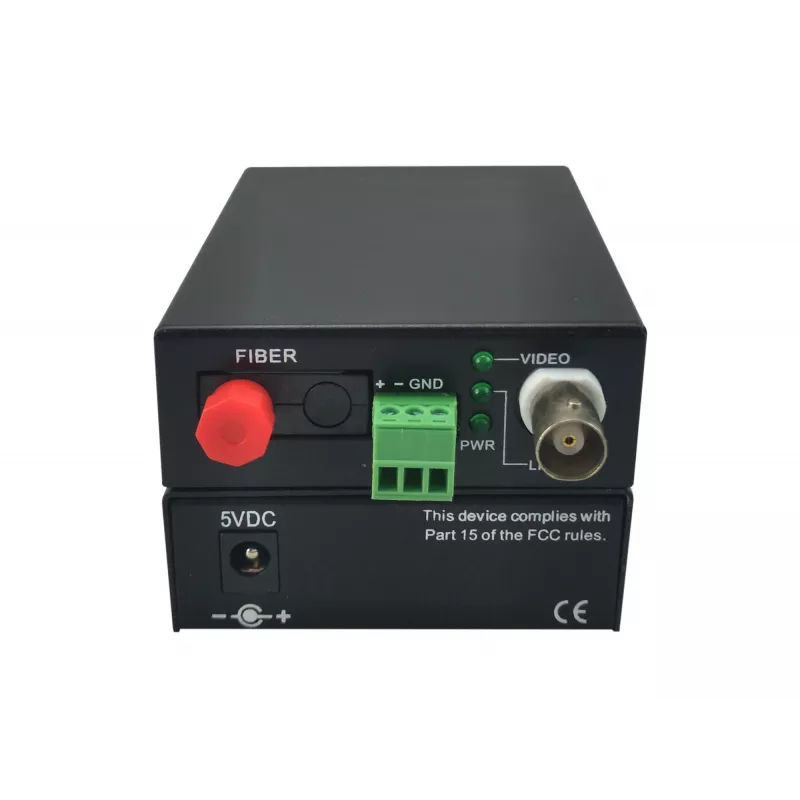

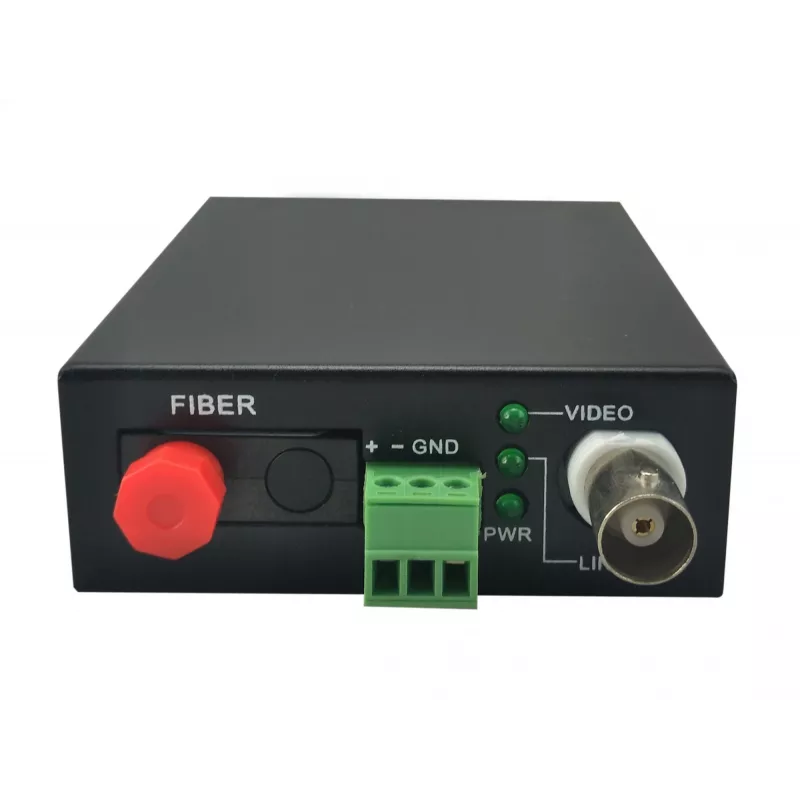

AV-Transmitter LevelOne 1-Kanal BNC über Glasfaser-Extender-Kit 20 km

Das LevelOne AVF 1-Kanal BNC über Glasfaser-Extender-Kit überträgt Composite-Videosignale über optische Fasern für Entfernungen bis zu 20 km. Der Sender digitalisiert analoges Video, wandelt es in ein optisches Signal um und sendet es über die Glasfaserverbindung zum Empfänger, der das Signal für die Anzeige wieder in analoge Form umwandelt. Dieses Kit ist für analoge Überwachungs- und Videowandsysteme konzipiert und ermöglicht eine hochwertige AV-Übertragung über große Entfernungen sowie die Integration in bestehende Beschilderungs- oder Altanlagen. Dank der kompakten Abmessungen und des geringen Stromverbrauchs lässt es sich einfach in Rack- oder Feldinstallationen einbauen.

Vorteile

Das Kit unterstützt die Übertragung über große Entfernungen von bis zu 20 km und ist mit gängigen Faserwellenlängen (1470–1610 nm und 1310 nm) kompatibel. Es verwendet FC-Fasersteckverbinder für zuverlässige physikalische Verbindungen, bietet eine kompakte Stellfläche (70 mm × 25 mm × 90 mm) und hat einen geringen Stromverbrauch (12 W). Das Gerät bewahrt die analoge Videoqualität und erweitert gleichzeitig die Signalreichweite über die Grenzen von Standard-Kupferkabeln hinaus.

Geeignet für

• Analoge CCTV- und Überwachungskameraverbindungen
• Videowand- und Beschilderungssysteme, die Langstreckenverbindungen erfordern
• Aufrüstung bestehender analoger AV-Installationen auf Glasfaser

Wichtige Spezifikationen

• Modell: AVF-1101 (LevelOne)
• Übertragungsentfernung: bis zu 20 km
• Unterstützte Faserwellenlängen: 1470–1610 nm und 1310 nm
• Steckverbindertyp: FC-Fasersteckverbinder
• Abmessungen: 70 mm × 25 mm × 90 mm
• Stromverbrauch: 12 W
• Farbe: Schwarz
• Gewicht: 0,46 kg
• EAN: 4015867206690

Verwendung

Schließen Sie die Composite-Videoquelle an den BNC-Eingang des Senders an und verbinden Sie das Glasfaserkabel über den FC-Steckverbinder. Versorgen Sie den Sender mit dem mitgelieferten Netzteil und stellen Sie sicher, dass die Empfängereinheit am entfernten Ende mit derselben Glasfaserverbindung verbunden ist. Verbinden Sie am Empfänger den BNC-Ausgang mit Ihrem Monitor oder Aufzeichnungsgerät. Überprüfen Sie die Verbindungskontinuität und bestätigen Sie die Videoausgabe auf dem Bildschirm. Bei Installationen mit mehreren Verbindungen beschriften Sie die Faserenden und testen Sie jede Verbindung einzeln vor der endgültigen Montage.

Empfehlungen

Installieren Sie die Geräte an trockenen, belüfteten Orten und verwenden Sie Singlemode-Fasern, die mit den Gerätewellenlängen kompatibel sind. Halten Sie die Fasersteckverbinder sauber und geschützt; verwenden Sie Staubschutzkappen, wenn sie nicht verbunden sind. Für eine optimale Leistung testen Sie die Glasfaserverbindung nach der Installation und vermeiden Sie enge Biegungen oder Belastungen des Glasfaserkabels.
