AV-Sender VivoLink VLHDMIEXT1-TV2 – HDMI-Ein-/Ausgang über Cat5e, bis zu 1920x1080, 120 m, kabelgebunden, schwarz

Der VivoLink VLHDMIEXT1-TV2 ist ein kompakter AV-Sender, der für die Verlängerung von HDMI-Video-, Audio- und IR-Steuersignalen über ein einzelnes Cat5e/6-Netzwerkkabel entwickelt wurde. Das Gerät unterstützt einen HDMI-Eingang und einen HDMI-Ausgang über RJ-45 und bietet kabelgebundene Konnektivität für entfernte Anzeigen und AV-Verteilung. Es unterstützt eine Auflösung von bis zu 1920 x 1080 bei 60 Hz und kann in Punkt-zu-Punkt-Installationen bis zu 120 m übertragen. Das schwarze Gehäuse und der geringe Platzbedarf machen es für die diskrete Montage in privaten oder gewerblichen AV-Umgebungen geeignet.

Vorteile

Der Sender liefert Full-HD-Video (1080P@60Hz) und Audio über Standard-Cat5e/6-Verkabelung, wodurch lange HDMI-Kabel überflüssig werden. Er enthält eine IR-Durchschleifung, sodass Fernbedienungssignale zwischen Quelle und Anzeige erhalten bleiben. Das Gerät wird über Gleichstrom mit einem breiten Wechselstrom-Eingangsbereich (100–240 V, 50–60 Hz) versorgt und kann mithilfe eines Gigabit-Switches in größere Systeme integriert werden, um das Signal an mehrere Empfänger zu verteilen. Das Gerät ist leicht und einfach in beengten Räumen zu installieren.

Geeignet für

• Verlängerung von HDMI-Quellen zu einem einzelnen entfernten Display bis zu 120 m
• Anschluss von AV-Quellen an Informationsbildschirme in Geschäften, Büros oder öffentlichen Räumen
• Heim-AV-Installationen, bei denen eine diskrete HDMI-Verlängerung über große Entfernungen erforderlich ist
• IP-Verteilung an mehrere Empfänger über einen Gigabit-Switch (bis zu 253 Empfänger)

Technische Daten

• Gerätetyp: AV-Sender mit IR-Sender-Unterstützung
• HDMI-Eingänge: 1
• HDMI-Ausgänge: 1 (über RJ-45-Netzwerkverbindung)
• Netzwerkanschlüsse: 1 RJ-45-Eingang / 1 RJ-45-Ausgang für Cat5e/Cat6
• Maximale Auflösung: 1920 x 1080 (1080P@60 Hz)
• Maximale Übertragungsdistanz: bis zu 120 m über ein einzelnes Cat5e/Cat6-Kabel
• Stromversorgung: Gleichstromeingang, kompatibel mit 100–240 V Wechselstrom (50–60 Hz)
• Farbe: Schwarz
• Gewicht: 0,206 kg
• Bandbreite pro Empfänger: ca. 18 Mbit

Anwendung

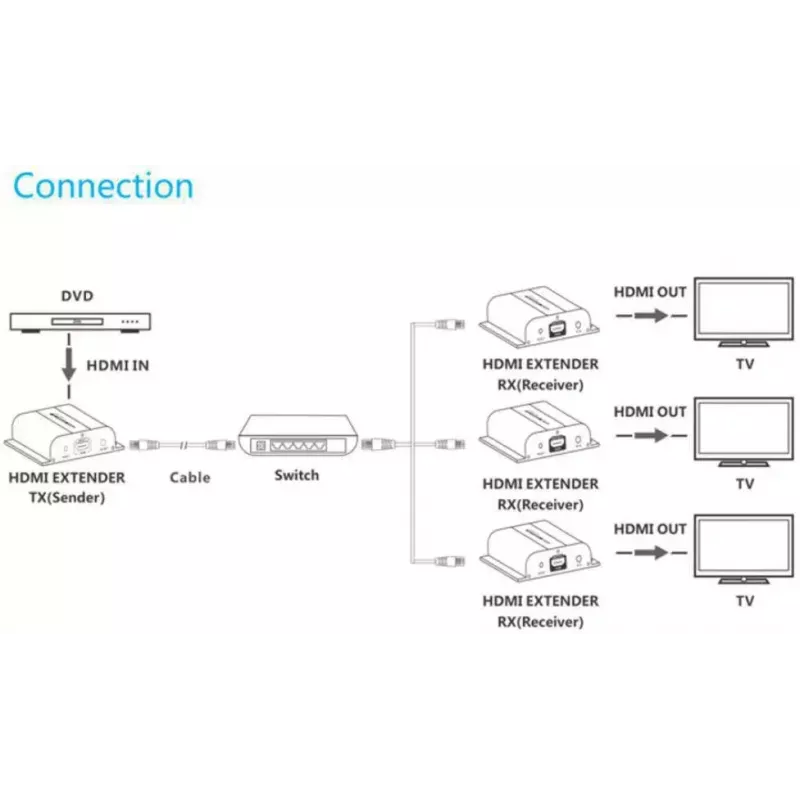

Verbinden Sie die HDMI-Quelle mit dem HDMI-Eingang des Senders und führen Sie ein Cat5e/6-Kabel vom RJ-45-Anschluss des Senders zum RJ-45-Anschluss des Empfängers oder zu einem Gigabit-Switch, wenn Sie an mehrere Empfänger verteilen. Schließen Sie den Sender mit dem mitgelieferten Gleichstromadapter an die Stromversorgung an und stellen Sie sicher, dass die Wechselstromquelle innerhalb von 100–240 V, 50–60 Hz liegt. Wenn eine IR-Steuerung erforderlich ist, schließen Sie kompatible IR-Sender/Empfänger an die entsprechenden Anschlüsse an. Konfigurieren Sie bei Bedarf die Netzwerkadressen für die lokale Extender-Topologie. Die typischen Standardadressen lauten TX: 192.168.1.210 und RX: 192.168.1.220, wenn sie in verwalteten Setups verwendet werden.

Empfehlungen

Verwenden Sie für eine stabile Video- und IR-Übertragung hochwertige Cat5e- oder Cat6-Kabel mit ordnungsgemäßen Abschlüssen und vermeiden Sie es, das Kabel parallel zu Starkstromleitungen zu verlegen. Verwenden Sie bei der Verteilung an mehrere Empfänger einen dedizierten Gigabit-Switch und überprüfen Sie die verfügbare Netzwerkkapazität; jeder Empfänger verbraucht in der Regel etwa 18 Mbit. Dieses Gerät ist nicht mit HDBaseT-Empfängern kompatibel. Kombinieren Sie es daher nur mit dem passenden VivoLink-Empfängermodell, um einen ordnungsgemäßen Betrieb zu gewährleisten.
