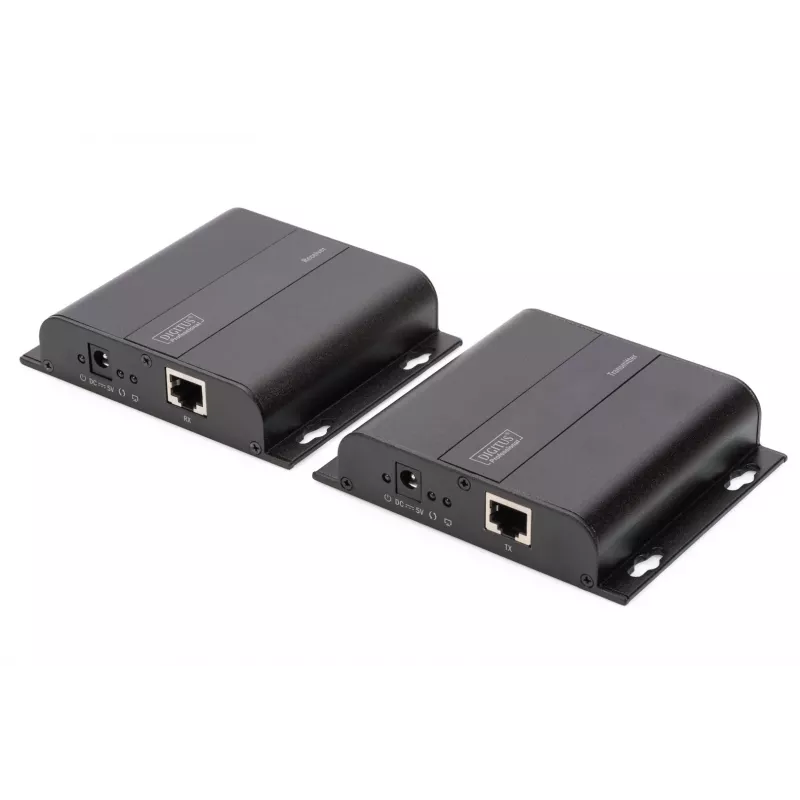

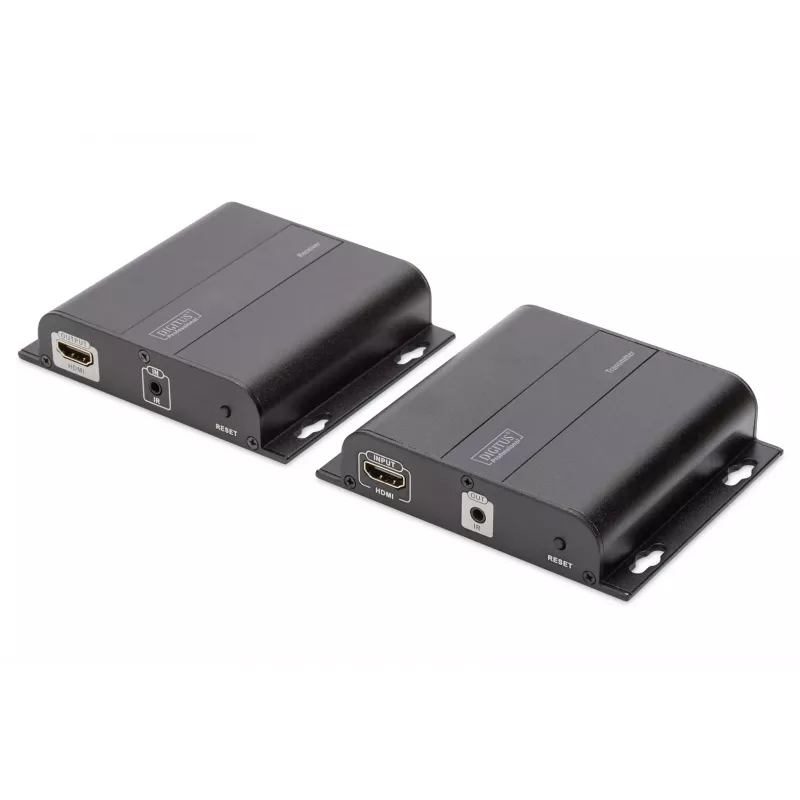

AV-Sender & -Empfänger Digitus 4K HDMI Extender über CAT / IP Set

Das 4K-HDMI-über-IP-Extender-Set (DS-55122) ist ein Videoverteilsystem, das 4K-HDMI-Signale über Netzwerkkabel überträgt. Es enthält eine Transceiver-Einheit, die 4K-Video (3840x2160p, 30 Hz) in einer Punkt-zu-Punkt-Verbindung bis zu 120 m über ein CAT6-Kabel erweitern kann. In Kombination mit zusätzlichen Empfängereinheiten (DS-55123) und einem Netzwerk-Switch kann das System Video an bis zu 253 Anzeigen über ein vorhandenes IP-Netzwerk liefern. Die Einheit unterstützt HDCP 1.4 und gängige Ethernet-Kabeltypen für eine flexible Installation.

Vorteile

Das System unterstützt sowohl direkte CAT6-Punkt-zu-Punkt-Erweiterung als auch Verteilung über ein vorhandenes lokales Netzwerk, wodurch eine Signalübertragung über praktisch unbegrenzte Entfernungen via IP ermöglicht wird. Es unterstützt 4K-Auflösung mit 30 Hz und eine maximale HDMI-Bandbreite von 10,2 Gbit/s. Der Extender ist mit CAT5-, CAT5e-, CAT6- und CAT7-Kabeln kompatibel und verfügt über eine unidirektionale IR-Schnittstelle zur Fernsteuerung des Quellgeräts.

Wichtige Spezifikationen

• Modell: DS-55122 (Transceiver)
• Empfängerkompatibilität: DS-55123 (zusätzliche Einheiten erforderlich)
• Unterstützte Auflösung: 4K 3840x2160p @ 30 Hz
• Maximale HDMI-Bandbreite: 10,2 Gbit/s
• Unterstützte Kabeltypen: CAT5, CAT5e, CAT6, CAT7
• Punkt-zu-Punkt-Erweiterungsreichweite: bis zu 120 m via CAT6
• IP-Verteilung: bis zu 253 Anzeigen über vorhandenes Netzwerk
• HDCP-Unterstützung: HDCP 1.4
• IR: integrierte unidirektionale IR-Schnittstelle zur Fernsteuerung

Verwendung

Verbinden Sie die Transceiver-Einheit (DS-55122) mit der HDMI-Quelle und verlegen Sie ein CAT6-Kabel zur Anzeige für eine direkte Punkt-zu-Punkt-Verbindung von bis zu 120 m. Für die Verteilung auf mehrere Anzeigen verbinden Sie Transceiver- und Empfängereinheiten (DS-55123) über kompatible Netzwerkkabel mit einem Netzwerk-Switch und konfigurieren das IP-Netzwerk so, dass die Transceiver und Empfänger kommunizieren. Nutzen Sie die integrierte IR-Schnittstelle, um die HDMI-Quelle von den Empfängerstandorten aus fernzusteuern. Stellen Sie die HDCP-Kompatibilität zwischen Quelle und Anzeigen sicher und wählen Sie für die benötigten Entfernungen geeignete Kabeltypen aus.

Empfehlungen

Verwenden Sie hochwertige abgeschirmte CAT6- oder CAT7-Kabel für beste 4K-Leistung über größere Entfernungen, überprüfen Sie die HDCP-Versionskompatibilität von Quelle und Anzeigen und fügen Sie bei Bedarf DS-55123-Empfängereinheiten hinzu, um die gewünschte Anzahl von Bildschirmen bei der Verteilung über ein IP-Netzwerk zu erreichen.
