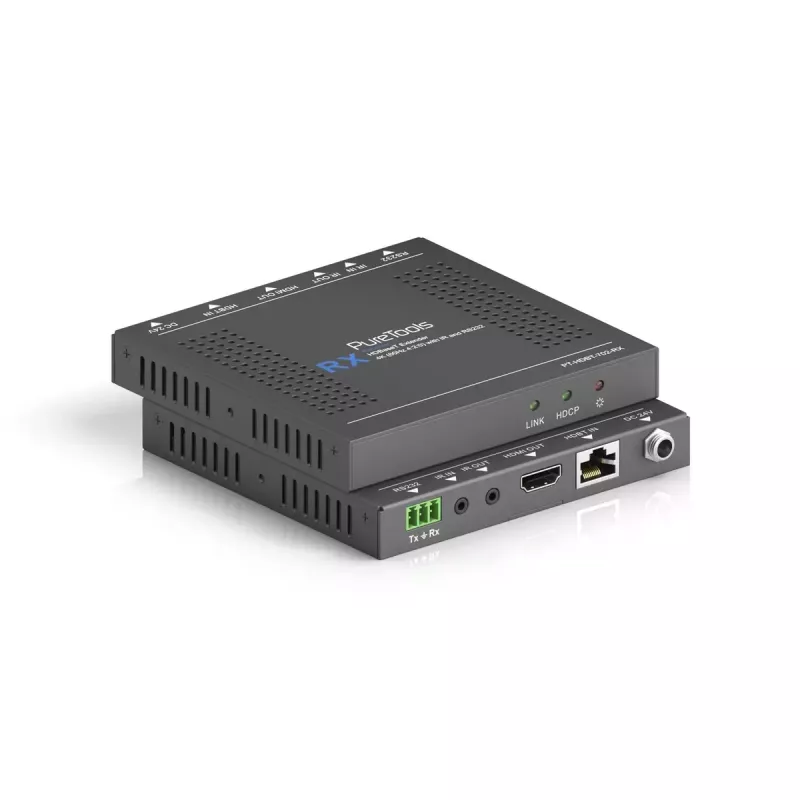

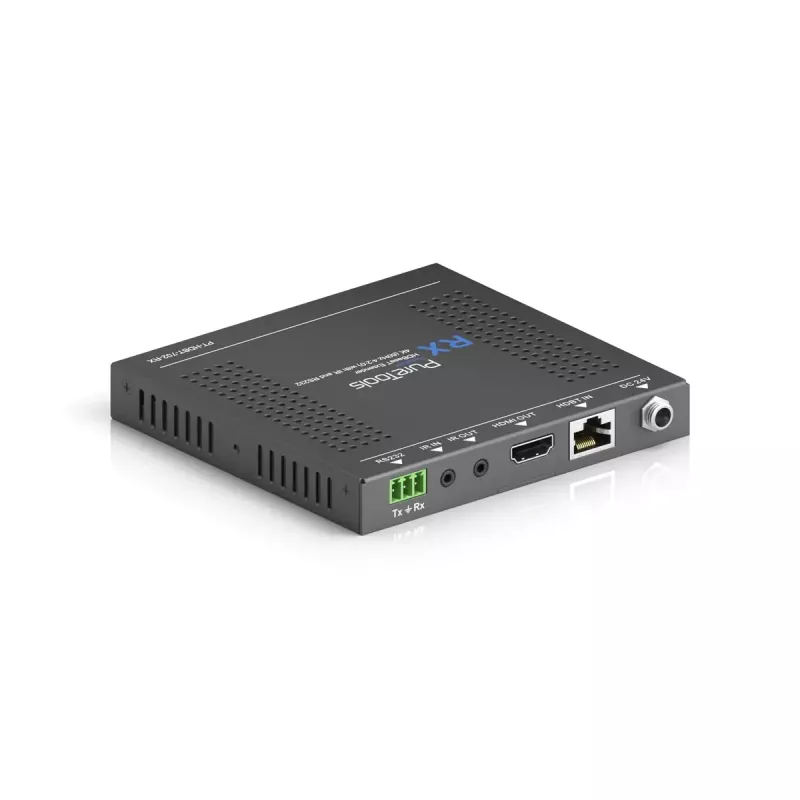

AV-Receiver PureTools PT-HDBT-702-RX

Der PureTools PT-HDBT-702-RX ist ein kompakter HDBaseT-Receiver, der für AV-Installationen entwickelt wurde, die eine zuverlässige Verteilung von Video-, Audio- und Steuersignalen erfordern. Er unterstützt 4K/UHD bis zu 40 m und Full HD bis zu 70 m über ein einziges Cat-Kabel, führt eingebettete Mehrkanal-Audiosignale und leitet Steuersignale wie IR, RS232 und CEC weiter. Das Gerät unterstützt zudem bidirektionale Power over HDBaseT (PoH), sodass es von anderen PoH-fähigen Geräten mit Strom versorgt werden oder diese selbst versorgen kann.

Vorteile

Der Receiver ist kompatibel mit 4K-HDMI-Quellen und -Anzeigegeräten bei bis zu 4K@60Hz 4:2:0 und bietet intelligentes Signalmanagement mit EDID-Handhabung und CEC-Pass-Through für vereinfachte Systemsteuerung. Durch bidirektionales PoH entfällt in vielen Installationen die Notwendigkeit einer lokalen Stromversorgung. Das ultrakompakte und leichte Gehäuse ermöglicht die Installation auch bei beengten Platzverhältnissen, bei gleichzeitiger kabelgebundener HDMI-1.4a-Konnektivität und zuverlässiger AV-Übertragung.

Geeignet für

• Konferenzräume und Besprechungsbereiche, die eine HDMI-Verteilung über große Entfernungen erfordern
• Digital-Signage-Installationen mit zentralen Quellen und entfernten Displays
• Heimkino- oder AV-Racks, in denen wenig Platz vorhanden ist und eine Fernstromversorgung benötigt wird

Wichtige Spezifikationen

• Maximale Videoauflösung: 3840 x 2160 (4K/UHD), unterstützt bis 40 m
• Full-HD-Übertragung (1080p) bis 70 m
• HDMI-Version: 1.4a; 4K@60Hz 4:2:0 (10,2 Gbit/s)
• Stromversorgung: 24 V Eingang, 1,25 A; Leistungsaufnahme 14 W; unterstützt bidirektionales PoH
• Abmessungen (B×T×H): 115 × 109 × 16,2 mm; Gewicht: 0,196 kg
• Anschlüsse und Steuerung: HDMI, HDBaseT, IR-Pass-Through, RS232-Pass-Through, CEC-Pass-Through
• Farbe: Schwarz

Verwendung

Schließen Sie eine HDMI-Quelle an das Sendergerät an und führen Sie ein einzelnes Cat-Kabel vom Sender zum PT-HDBT-702-RX-Receiver. Verbinden Sie den Receiver per HDMI mit dem Anzeigegerät. Aktivieren Sie gegebenenfalls PoH am Sender oder einem anderen PoH-fähigen Gerät, um den Receiver mit Strom zu versorgen; alternativ verwenden Sie ein kompatibles 24-V-Netzteil. Nutzen Sie die EDID-Verwaltung und den CEC-Pass-Through des Geräts, um Quell- und Anzeigeeinstellungen abzustimmen. IR oder RS232 können über die HDBaseT-Verbindung zur Fernsteuerung übertragen werden.

Empfehlungen

Verwenden Sie hochwertige geschirmte Cat5e- oder Cat6-Kabel für eine zuverlässige HDBaseT-Übertragung und beachten Sie die 4K-Entfernungsgrenze von 40 m (verkürzen Sie die Strecke für höhere Signalzuverlässigkeit). Bevorzugen Sie bei 4K@60-Quellen Geräte und Kabel, die für das angegebene HDMI-Profil ausgelegt sind, und stellen Sie sicher, dass die angeschlossenen Geräte bei Bedarf 4:2:0-Chroma-Subsampling unterstützen.
