AV KVM Extender ATEN CE801 — USB True 4K HDMI über Cat6 (4K @ 70 m / FHD @ 100 m), HDMI & USB Typ-A, schwarz

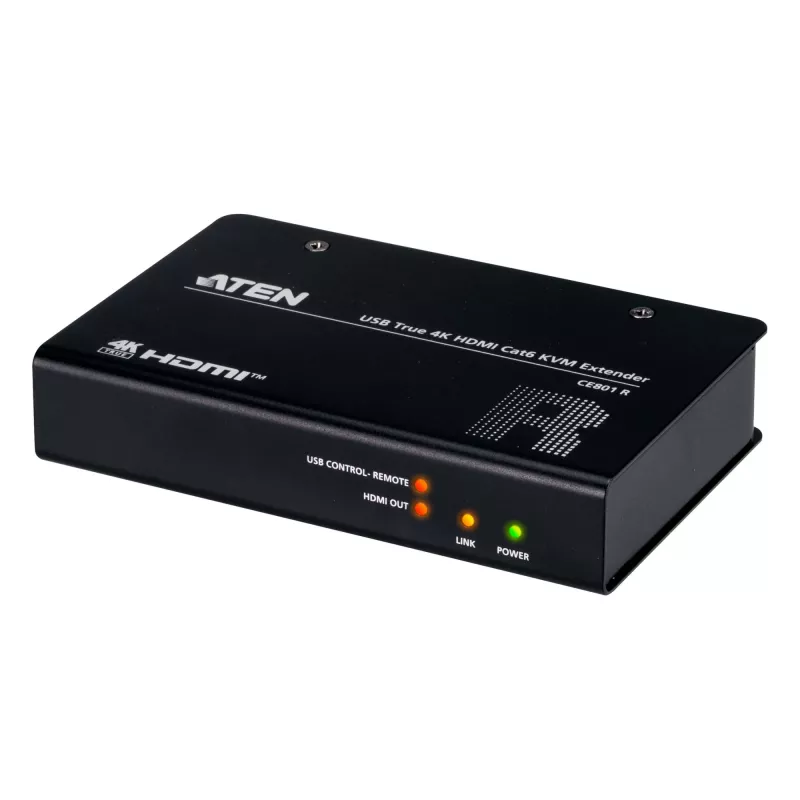

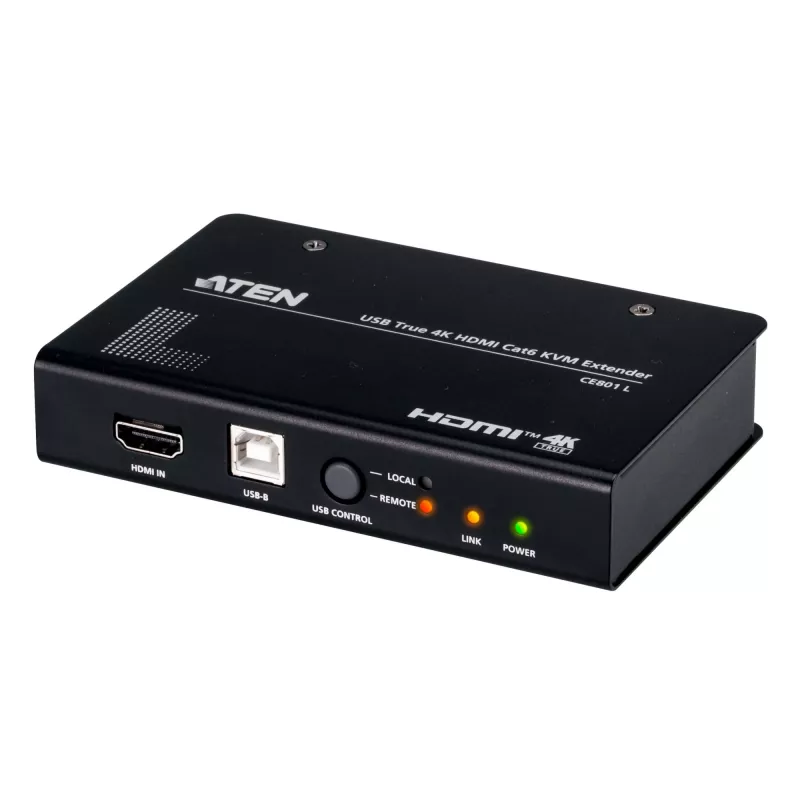

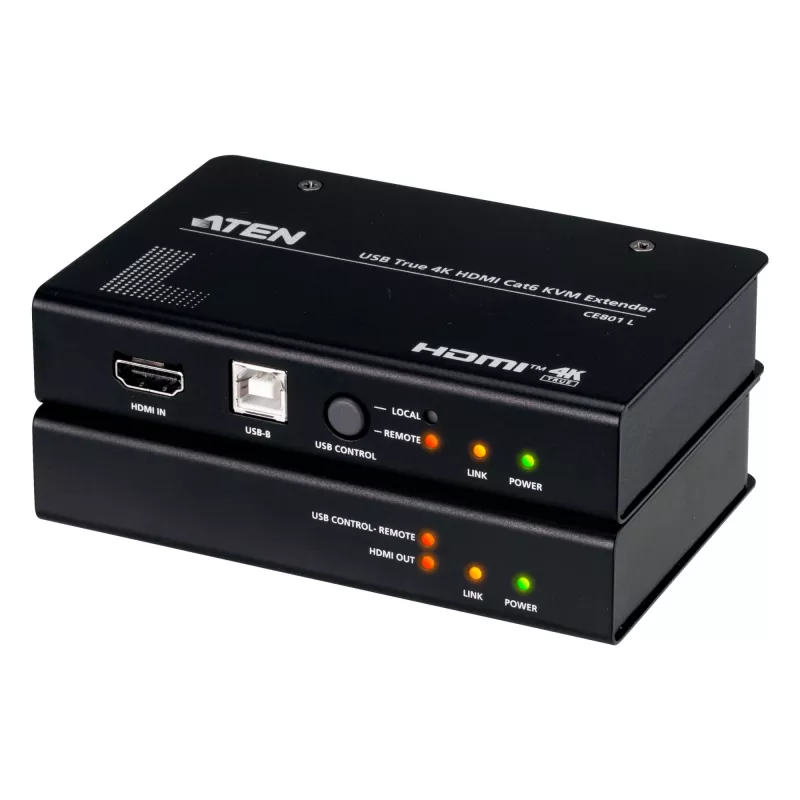

Der ATEN CE801 ist ein USB HDMI KVM-Extender, der HDMI-Video, USB-Tastatur-/Maussignale, digitales Audio und serielle RS-232-Steuerung zwischen einer lokalen Quelle und einer entfernten Konsole über ein einziges Cat-6-Kabel überträgt. Der Extender unterstützt True 4K (3840 x 2160 @ 60 Hz, 4:4:4) bis zu 70 m und einen Long-Reach-Full-HD-Modus bis zu 100 m. Sowohl Sender (CE801L) als auch Empfänger (CE801R) bieten HDMI-Video- und USB-Typ-A-Anschlüsse für lokale Konsolenanschlüsse, und die Geräte sind rackmontierbar mit einer gesicherten DC-Buchse für stabile Stromversorgung.

Vorteile

Der CE801 liefert kompromissloses True-4K-Video mit HDR bis zu 70 m und bietet einen Long-Reach-Modus für 1080p-Erweiterung bis zu 100 m, alles über ein einziges Cat-6-Kabel. Er unterstützt Dual-Konsolen-Betrieb mit einer lokalen Prioritätstaste, EDID-Umschaltung für optimale Videoausgabe auf beiden Konsolen, serielle RS-232-Kommunikation zur Fernsteuerung von Geräten und integrierten ESD-Schutz. Das Metallgehäuse ist kompakt und rackmontierbar, und die DC-Buchse verfügt über eine Schraubverriegelung, um versehentliches Trennen zu verhindern.

Geeignet für

• Remote-Workstation-Zugriff, bei dem der PC oder die AV-Ausrüstung vom Benutzer entfernt aufgestellt werden muss
• Leitstände, Rundfunk, Digital Signage und AV-Installationen, die 4K- oder Long-Reach-HDMI-Erweiterung erfordern
• Umgebungen, die eine entfernte RS-232-Steuerung von Touchscreens, Barcode-Scannern oder anderen seriellen Geräten benötigen
• Racks und Geräteschränke, in denen ein kompakter, rackmontierbarer KVM-Extender erforderlich ist

Wichtige Spezifikationen

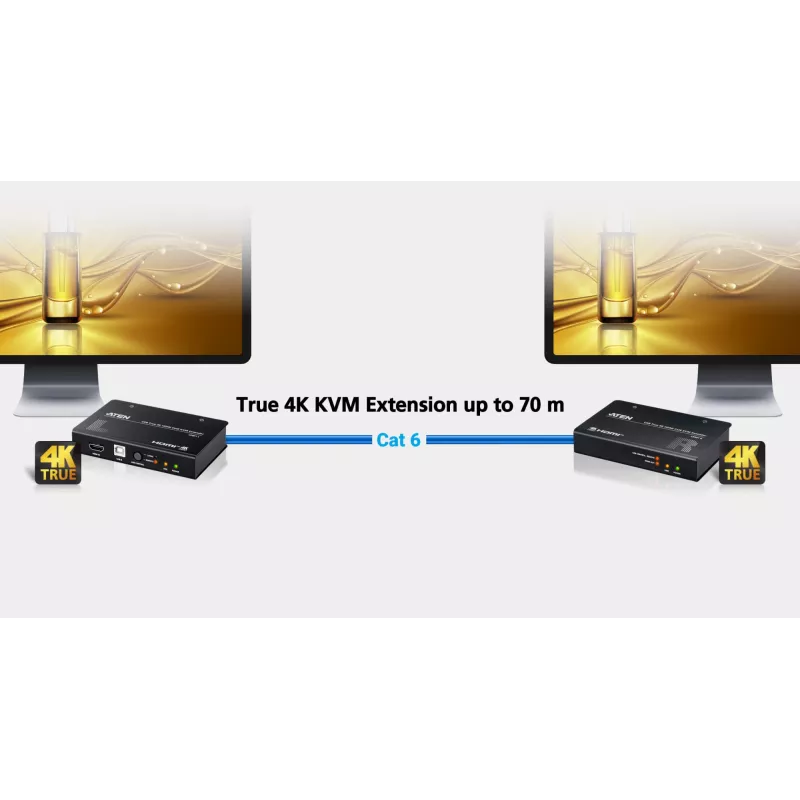

• Videoerweiterung: True 4K (3840 x 2160 @ 60 Hz, 4:4:4) bis zu 70 m über Cat 6
• Long-Reach-Modus: 1080p (Full HD) bis zu 100 m über Cat 6
• HDCP: 2.2 / 2.3 konform
• Audio: Digitale Audioformate unterstützt (bis zu 7.1ch Dolby / DTS)
• USB: USB-Typ-A-Anschlüsse für Tastatur/Maus an Sender und Empfänger

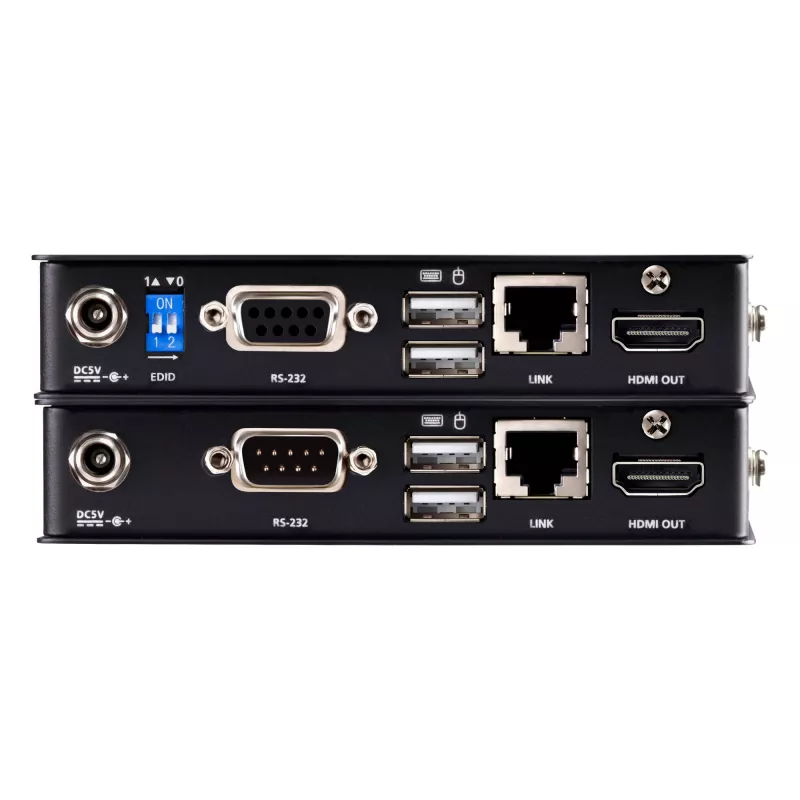

• Seriell: RS-232-Anschluss am Empfänger für serielle Kommunikation mit entfernten Geräten

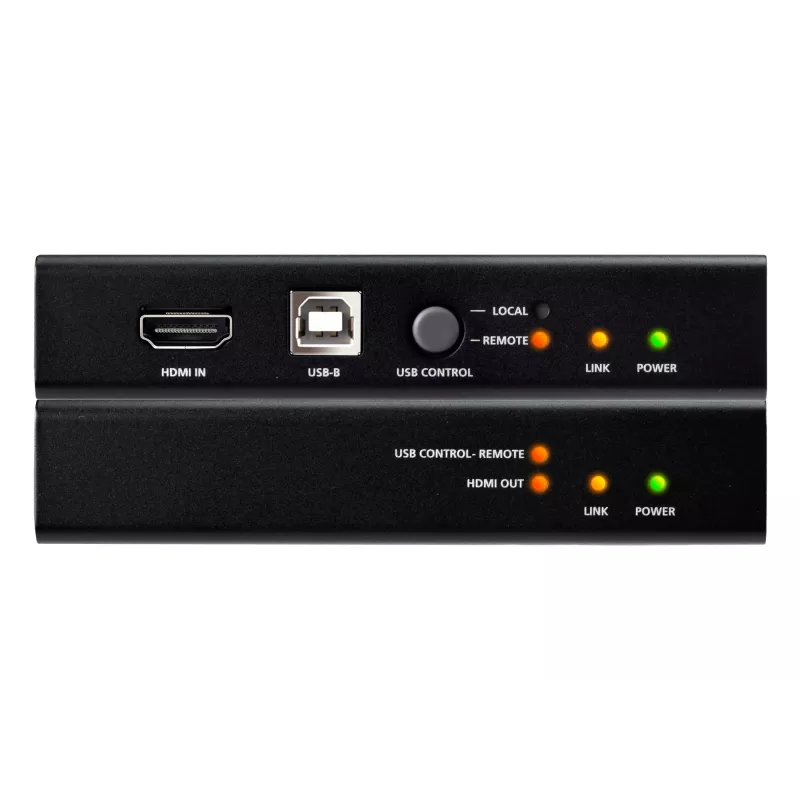

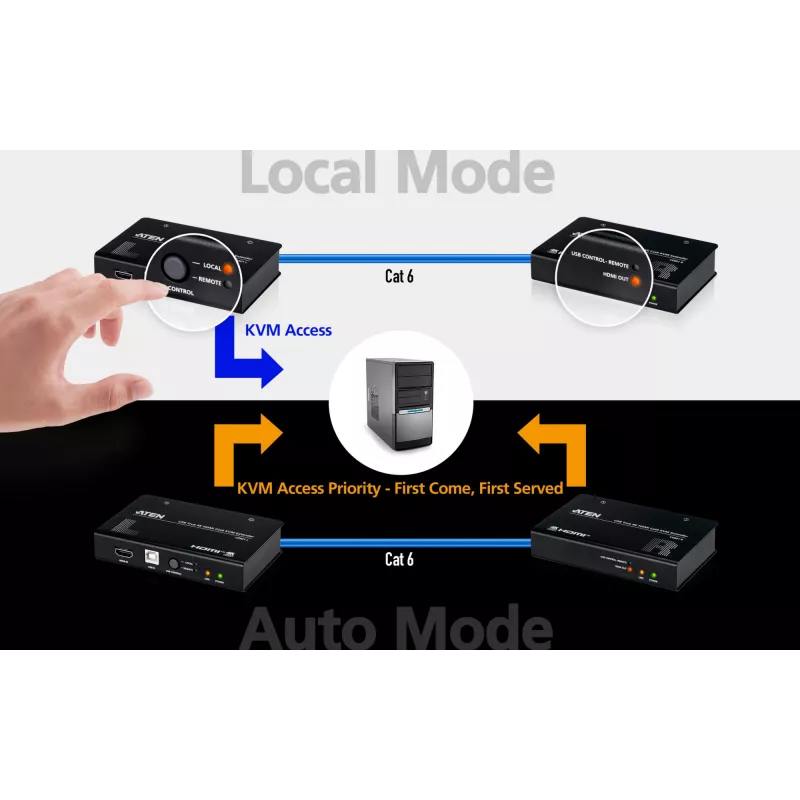

• Steuerung: Lokale Prioritätstaste (Lokal-/Auto-Modi) und EDID-Schalter am Sender
• Schutz: Integrierter 8KV/15KV ESD-Schutz
• Leistungsaufnahme: Sender max. 2,59 W, Empfänger max. 1,88 W; 5 V AC-Adapter-Ausgang
• Material / Farbe: Metallgehäuse, Schwarz
• Montage: Rackmontierbar

Verwendung

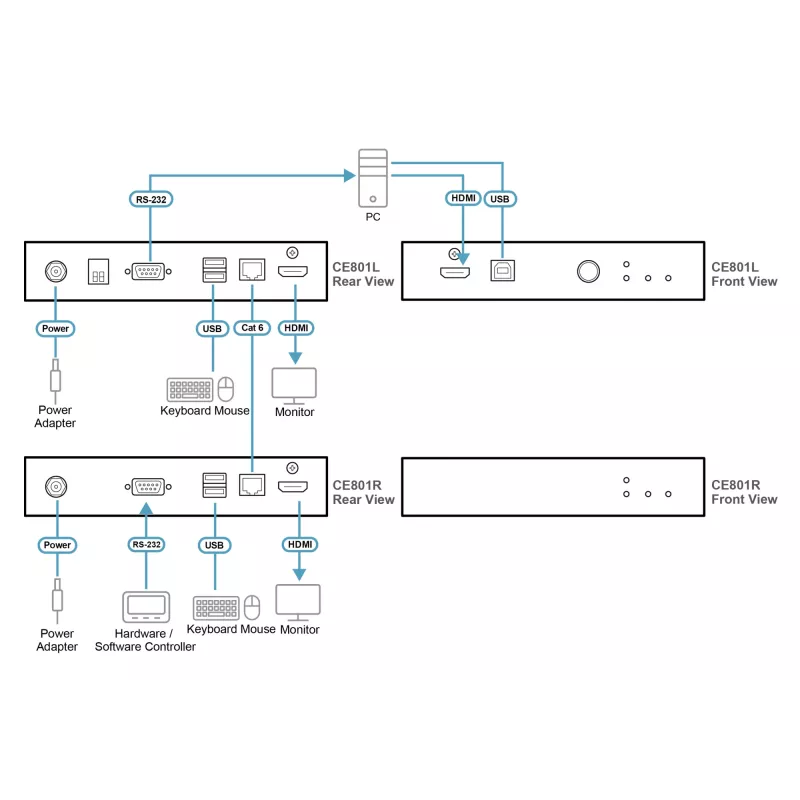

Verbinden Sie die HDMI- und USB-Anschlüsse des Quellcomputers mit dem CE801L-Sender und platzieren Sie den CE801R-Empfänger in der Nähe der entfernten Konsole. Verlegen Sie ein einziges Cat-6-Kabel zwischen Sender und Empfänger bis zur unterstützten Entfernung (True 4K bis zu 70 m oder FHD Long-Reach bis zu 100 m). Schließen Sie lokale Tastatur und Maus bei Bedarf an die USB-Typ-A-Anschlüsse an einem der Geräte an. Konfigurieren Sie bei Bedarf die EDID-Schalter am Sender, um die gewünschte Bildschirmausgabe zu erzielen, und verwenden Sie die Taste, um die lokale Priorität oder die automatische KVM-Steuerung einzustellen. Für die serielle Steuerung schließen Sie ein serielles Gerät an den RS-232-Anschluss des Empfängers an und senden Sie Befehle von einem seriellen Terminal, das mit dem Sender verbunden ist.

Empfehlungen

Verwenden Sie ein gerades, hochwertiges Cat-6-Kabel für beste Video- und USB-Leistung. Stellen Sie für True 4K bei 70 m sicher, dass HDMI-Quellen und -Displays 4K @ 60 Hz und HDCP 2.2/2.3 unterstützen; wechseln Sie in den Long-Reach-Modus für eine stabile Full-HD-Erweiterung bis zu 100 m. Sichern Sie den DC-Adapter mit der Schraubverriegelung, um versehentliches Trennen zu vermeiden, und platzieren Sie die Geräte in einem belüfteten Rack oder Gehäuse, um einen zuverlässigen Betrieb zu gewährleisten.
