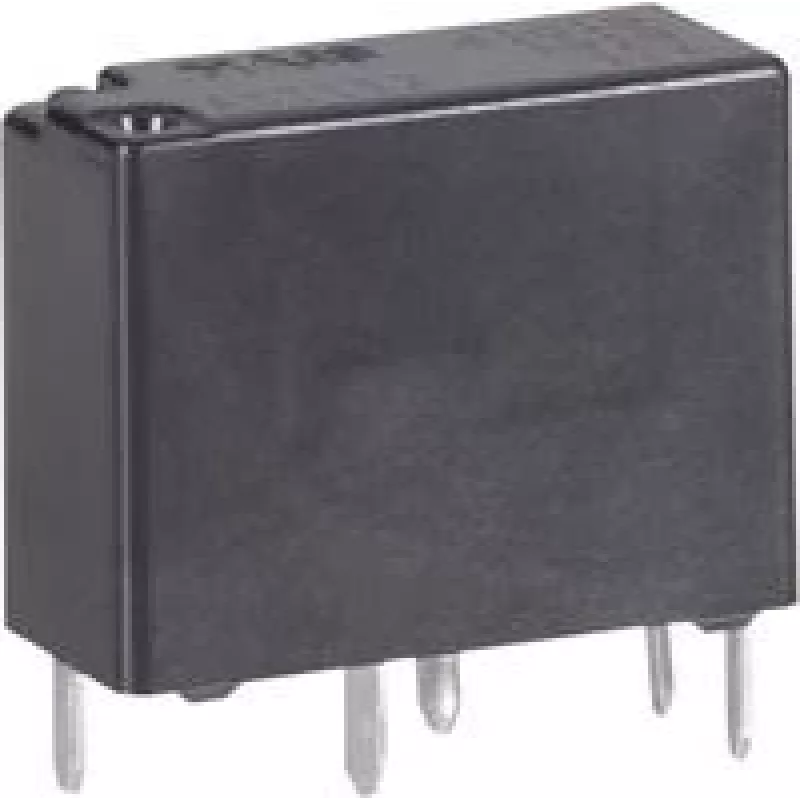

Automotive relay Panasonic ACT112 12 V DC, 20 A normally open (NO), 10 A normally closed (NC)

Das Panasonic ACT112 ist ein Kfz-Relais für 12-V-Gleichstrom-Bordnetze. Es verfügt über einen einpoligen Wechsler mit einem Schließerkontakt (NO) mit 20 A und einem Öffnerkontakt (NC) mit 10 A. Das Relais ist kompakt und für handelsübliche Relaissockel in Fahrzeugen ausgelegt und bietet ein zuverlässiges Schaltelement für Beleuchtungskreise, Motoren und Fahrzeugzubehör.

Vorteile

Das Relais bietet eine klare Trennung zwischen Schließer- und Öffnerkontakten mit definierten Strombelastbarkeiten, was eine flexible Schaltungsgestaltung ermöglicht. Durch die kompakte Bauform und Kompatibilität mit gängigen Kfz-Relaissockeln sind Einbau und Austausch einfach. Die Verarbeitungsqualität und die Kontaktbelastbarkeit unterstützen zuverlässiges Schalten unter typischen Kfz-Lastbedingungen und reduzieren den Bedarf an kundenspezifischen Halterungen oder Verdrahtungsänderungen.

Geeignet für

• Schalten von Fahrzeugbeleuchtungskreisen (Scheinwerfer, Zusatzscheinwerfer)
• Ansteuerung kleiner Gleichstrommotoren und Aktoren
• Versorgung von Zubehör wie Lüftern, Pumpen und Audiogeräten
• Integration in Relaispanels oder Standard-Kfz-Sicherungs-/Relaisboxen

Wichtige Spezifikationen

• Spulenspannung: 12 V DC
• Kontaktanordnung: ein Schließer (NO) und ein Öffner (NC)
• Schließerkontakt-Belastbarkeit: 20 A
• Öffnerkontakt-Belastbarkeit: 10 A
• Vorgesehener Einsatzbereich: Kfz-Bordnetze
• Montage: kompatibel mit Standard-Kfz-Relaissockeln

Verwendung

Setzen Sie das Relais in einen passenden Kfz-Relaissockel oder Relaisblock ein und achten Sie auf die korrekte Ausrichtung der Spulen- und Kontaktanschlüsse. Schließen Sie den Steuerstromkreis mit geeignetem Leitungsquerschnitt an die Spulenklemmen an und stellen Sie sichere Strom- und Lastverbindungen zu den Schließer- und Öffnerkontakten gemäß Ihrem Schaltplan her. Stellen Sie sicher, dass die Spule im angesteuerten Zustand 12 V DC erhält, und überprüfen Sie, ob die Verbraucher korrekt zwischen Schließer- und Öffnerkontakten umgeschaltet werden. Prüfen Sie die Anschlüsse auf festen Sitz und sehen Sie eine geeignete Absicherung der Lastkreise vor, um Kabel und Kontakte zu schützen.

Empfehlungen

Verwenden Sie Leitungsquerschnitte und Sicherungen, die für die Nennströme geeignet sind (20 A für Schließer, 10 A für Öffner). Vermeiden Sie Dauerbetrieb bei maximaler Belastung ohne thermische Berücksichtigung und überprüfen Sie den Kontaktzustand regelmäßig in Umgebungen mit starken Vibrationen oder hoher Last. Montieren Sie das Relais an einem vor übermäßiger Feuchtigkeit und Verschmutzung geschützten Ort, um einen zuverlässigen Betrieb zu gewährleisten.
