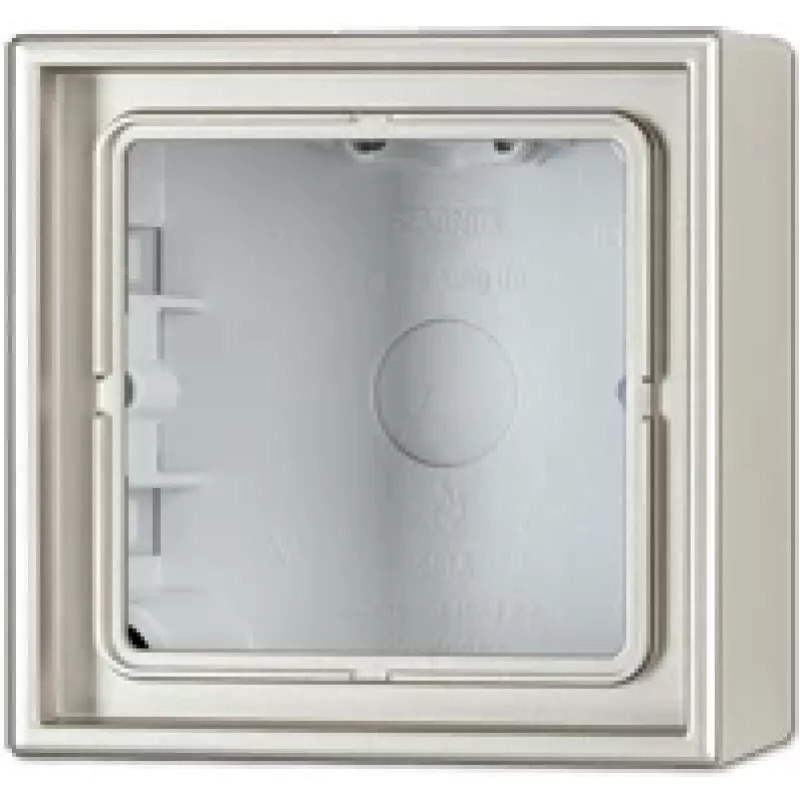

Aufputzgehäuse JUNG ES 2581 A-L Edelstahl

Das Aufputzgehäuse JUNG ES 2581 A-L ist ein 1-fach Edelstahlgehäuse mit den Maßen 81 x 81 x 47 mm, integriertem Rahmen und einer nicht brennbaren Grundplatte. Es ist für den Einsatz mit Einsätzen der LS-Reihe mit Abdeckungen vorgesehen (ausgenommen Schlüsselschalter mit der Endziffer ..15, der 3-Stufen-Schalter und die Schweizer Steckdose Typ 13). Das Gehäuse nimmt das Funkmodul R AN ..914 .. auf, wenn es in 2- bis 3-fach Aufputzkappen eingebaut wird. Die Edelstahlkonstruktion bietet Korrosionsbeständigkeit und mechanische Langlebigkeit für Installationen in Wohn- und Geschäftsgebäuden.

Vorteile

Das aus Edelstahl gefertigte Aufputzgehäuse bietet eine lange Lebensdauer und Korrosionsbeständigkeit, einen integrierten Rahmen und eine nicht brennbare Erdungsplatte für erhöhte Sicherheit. Es ist kompakt (81 x 81 x 47 mm) und mit den meisten Einsätzen der LS-Reihe mit Abdeckungen kompatibel, was eine einfache Installation und die Möglichkeit zur Unterbringung bestimmter Funkmodule bei Verwendung mit Mehrfach-Aufputzkappen ermöglicht.

Geeignet für

Technische Daten

Verwendung

Bereiten Sie den Installationsort vor und montieren Sie das Aufputzgehäuse gemäß den örtlichen Elektrovorschriften. Setzen Sie den gewählten Einsatz der LS-Reihe mit Abdeckung in das Gehäuse ein und beachten Sie dabei die genannten Ausnahmen (Schlüsselschalter Endziffer ..15, 3-Stufen-Schalter, Schweizer Steckdose Typ 13). Wenn ein Funkmodul R AN ..914 .. benötigt wird, bauen Sie das Gehäuse in eine 2- oder 3-fach Aufputzkappe ein, bevor Sie das Modul einsetzen. Stellen Sie sicher, dass die nicht brennbare Grundplatte ordnungsgemäß mit dem Schutzleiter verbunden ist.

Empfehlungen

Verwenden Sie nur kompatible Einsätze der LS-Reihe und beachten Sie die ausgeschlossenen Gerätetypen. Überprüfen Sie bei der Planung des Einbaus von Funkmodulen die Abmessungen und den Freiraum für Aufputzkappen-Baugruppen. Halten Sie die nationalen Verdrahtungsvorschriften ein und lassen Sie den Anschluss und die Erdung von einer qualifizierten Elektrofachkraft durchführen.
