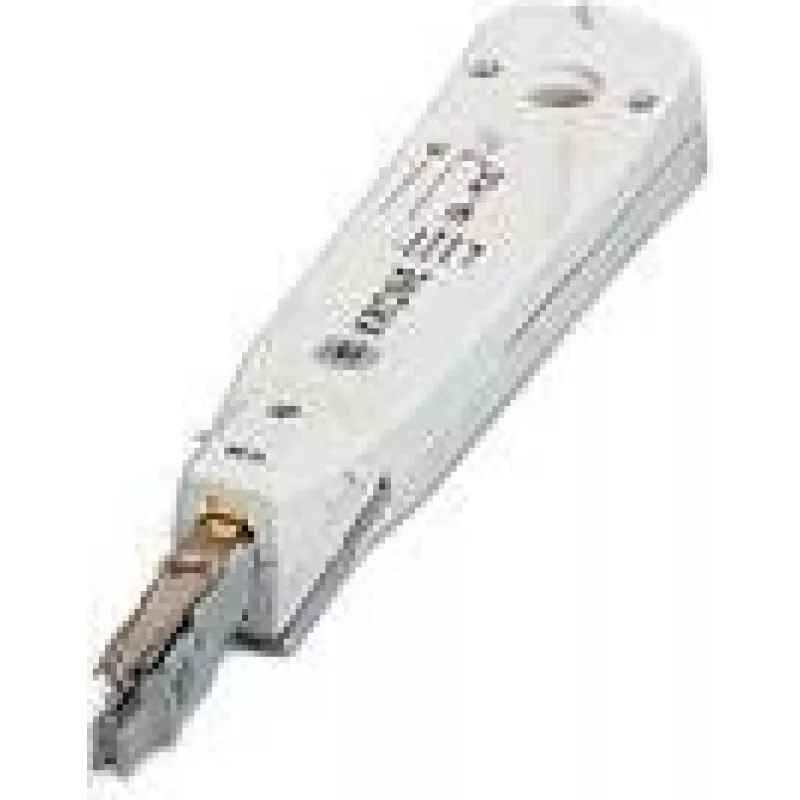

Auflegewerkzeug EQUIP Krone LSA+ (129109) für Krone/LSA-Anschlüsse

Das EQUIP Krone LSA+ Auflegewerkzeug (Modell 129109) ist für das Auflegen einzelner Kupferadern in Krone/LSA-Schneid-Klemm-Leisten konzipiert, die in Patchpanels, Keystone-Modulen und Verteilern eingesetzt werden. Dieses Handwerkzeug führt die Adern in die Kontaktschlitze und schneidet überstehende Drahtenden ab, um gleichmäßige Anschlüsse für Wartungs- und Installationsarbeiten in Telekommunikations- und Netzwerkinfrastrukturen zu gewährleisten.

Vorteile

Das Werkzeug kombiniert einen kompakten, ergonomischen Griff mit einer präzisionsgeformten Klinge und ermöglicht so stabile, wiederholbare Anschlüsse. Der Mechanismus sorgt für das gleichzeitige Einführen und Abschneiden von Litzen- und Massivdrähten, reduziert Nacharbeit und verbessert die Verdrahtungszuverlässigkeit. Langlebige Materialien und ein austauschbares Klingendesign verlängern die Lebensdauer und vereinfachen die Wartung im Feld- und Werkstatteinsatz.

Wichtige Spezifikationen

• Kompatibilität: Krone/LSA-Schneid-Klemm-Leisten und Module
• Funktion: gleichzeitiges Einführen und Abschneiden von Kupferadern
• Klinge: präzisionsgeformte Auflegeklinge, austauschbar
• Griff: ergonomischer Griff für kontrollierten Druck und wiederholbare Hübe
• Geeignete Leiterarten: Massiv- und Litzenleiter aus Kupfer für Telekommunikations- und LAN-Verkabelung
• Einsatzumgebung: Feldeinsatz und Werkstattinstallationen

Anwendung

Legen Sie die Ader in den entsprechenden Schlitz der Krone/LSA-Leiste ein, setzen Sie die Auflegeklinge über die Ader und führen Sie einen festen, gleichmäßigen Hub nach unten aus, bis die Klinge die Ader einlegt und den Überstand abschneidet. Bei mehrpaarigen Arbeiten positionieren Sie jede Ader der Reihe nach und wenden gleichmäßigen Druck an, um eine einheitliche Kontakttiefe zu erhalten. Ersetzen Sie die Klinge, wenn die Schnitte ungleichmäßig werden oder sichtbarer Verschleiß die Einlegeleistung beeinträchtigt.

Empfehlungen

Überprüfen Sie die Anschlüsse nach der Montage, um sicheren Kontakt und saubere Schnitte zu bestätigen. Verwenden Sie das Werkzeug nur auf kompatiblen Krone/LSA-Leisten und vermeiden Sie übermäßige seitliche Krafteinwirkung, um Beschädigungen der Leisten zu vermeiden. Bewahren Sie das Werkzeug an einem trockenen Ort auf und halten Sie Ersatzklingen für unterbrechungsfreies Arbeiten bereit.

Priekšrocības

Rīkam ir ergonomiska roktura un precīzi veidots asmens, kas nodrošina atkārtojamas un stabilas instalācijas. Vienlaikus ievietojot un nogriežot vadus, tas samazina pārlabojumu nepieciešamību un uzlabo vadu savienojumu uzticamību. Aizstājams asmens pagarinās instrumenta kalpošanas laiku un vienkāršos uzturēšanu.

Piemērots

• Darbiem uz sadales paneļiem un montāžas rāmiem
• Telefona līniju un vara tīklu savienošanai
• Tīkla savienojumu uzturēšanai un remontam
• Keystone moduļu un Krone/LSA bloku montāžai

Galvenās specifikācijas

• Saderība: Krone/LSA tipa izolācijas izspiešanas bloki un moduļi
• Funkcija: vadītāja ievietošana un nogriešana vienā piegājienā
• Asmens: precīzs, aizstājams perforēts asmens
• Roktura tips: ergonomiska, nodrošina kontrolētu spiedienu un atkārtojamu kustību
• Atbalstītie vadi: cietie un daudzdzīslu vara vadi telekomunikāciju un LAN kabeļos
• Izmantošanas vide: lauka darbi un darbnīcu uzstādīšana

Kā lietot

Ievietojiet vadu atbilstošajā Krone/LSA bloka spraugā, novietojiet asmeni virs vada un izpildiet vienmērīgu spiedienu, līdz vads ir nospiests kontaktā un izgriezts liekā garuma posms. Strādājot ar vairākām pāriem, ievērojiet konsekventu spiedienu un secību, lai nodrošinātu vienmērīgu kontaktu dziļumu. Mainiet asmeni, ja parādās nodilums vai samazinās griešanas kvalitāte.

Lietošanas ieteikumi

Pārbaudiet savienojumu kvalitāti pēc termiņēšanas; lietojiet instrumentu tikai ar saderīgiem Krone/LSA blokiem un izvairieties no sānu spiediena, kas var bojāt blokus. Glabājiet sauss vietā un nodrošiniet rezerves asmeņus nepārtrauktam darbam.
