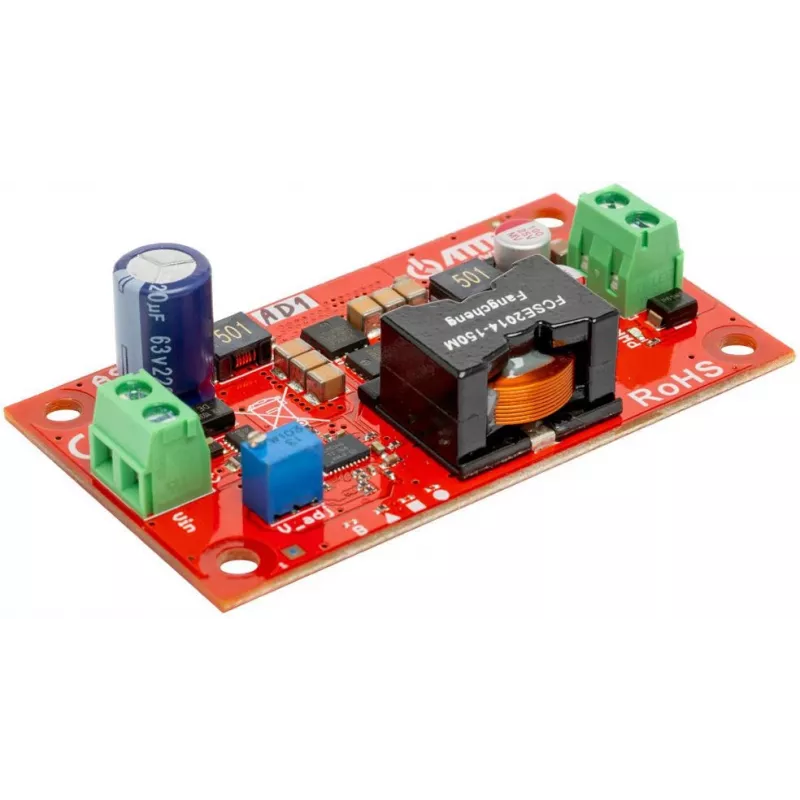

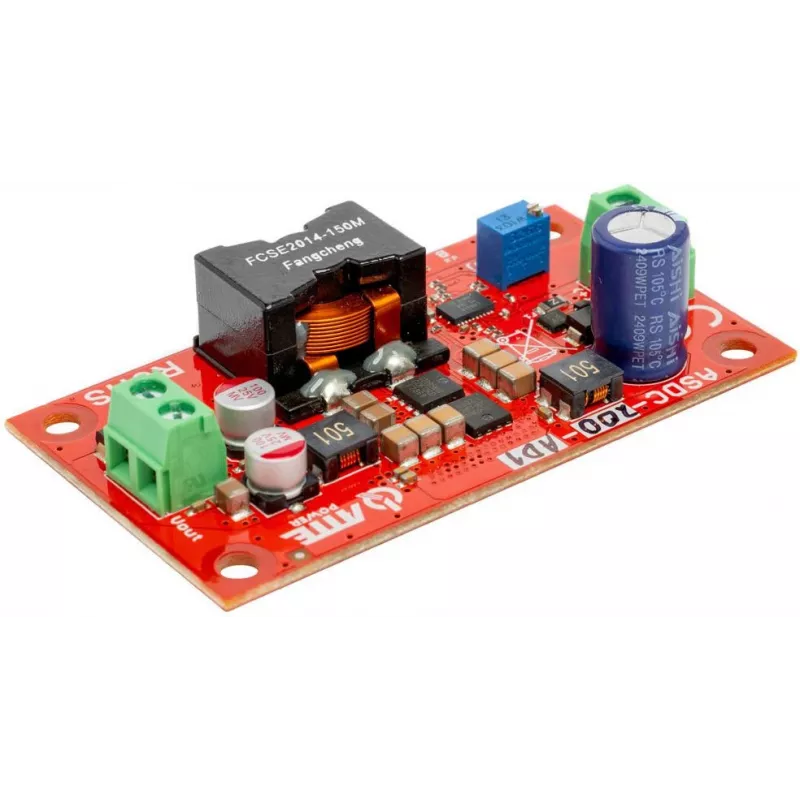

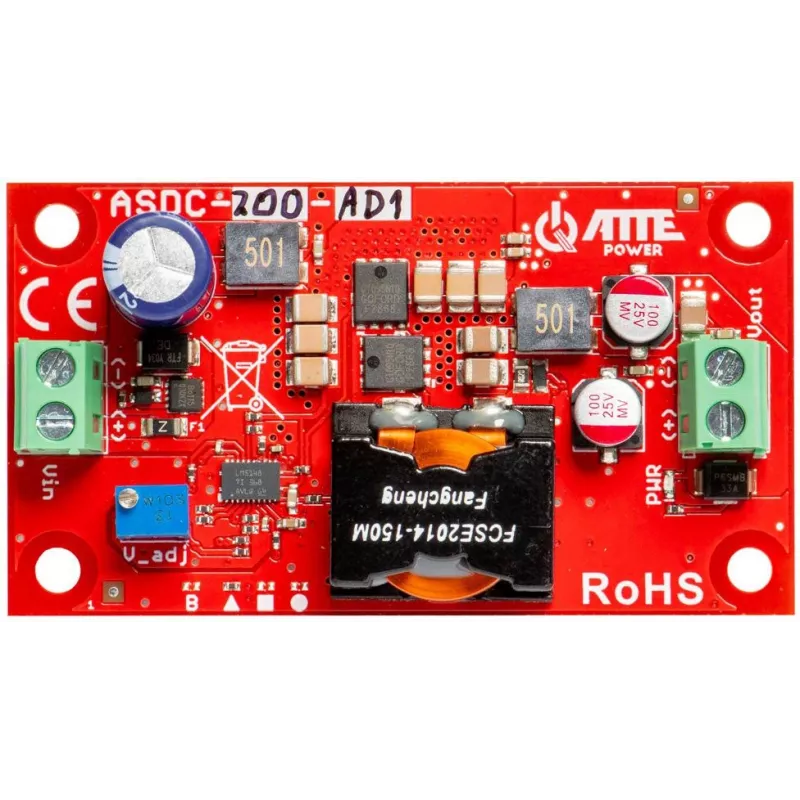

ATTE ASDC-200-AD1-OF DC-DC Step-Down Buck Converter 200W 10-36V Eingang 5-24V einstellbarer Ausgang

Der ATTE ASDC-200-AD1-OF ist ein leistungsstarker DC-DC Step-Down (Buck) Wandler, der eine höhere Eingangsspannung effizient auf eine niedrigere, einstellbare Ausgangsspannung reduziert. Mit einer maximalen Ausgangsleistung von 200W und einem Wirkungsgrad von über 92% ist dieser Wandler ideal für eine Vielzahl von Anwendungen, die eine stabile und einstellbare Stromversorgung erfordern.

Vorteile

Hoher Wirkungsgrad reduziert Wärmeentwicklung und Energieverlust. Einstellbare Ausgangsspannung von 5V bis 24V bietet Flexibilität für verschiedene Geräte. Robuste Schutzfunktionen gewährleisten einen sicheren Betrieb bei Überlast, Kurzschluss, Übertemperatur und Verpolung. Passive Kühlung mit integriertem Kühlkörper ermöglicht einen geräuschlosen Betrieb.

Geeignet für

• Stromversorgung von LED-Streifen und Beleuchtungssystemen
• Batterieladeanwendungen
• Industrielle Steuerungssysteme
• DIY-Elektronikprojekte
• Ersatz von Linearreglern in Netzteilen

Wichtige Spezifikationen

• Wandlertyp: DC-DC Step-Down (Buck)
• Eingangsspannungsbereich: 10-36V DC
• Ausgangsspannungsbereich: 5-24V DC (einstellbar über integriertes Potentiometer)
• Maximale Ausgangsleistung: 200W
• Maximaler Ausgangsstrom: 40A (bei 5V Ausgang)
• Wirkungsgrad: >92%
• Schutz: Überlast (OLP), Kurzschluss (SCP), Übertemperatur (OTP), Eingangsverpolung
• Betriebstemperatur: -20°C bis +50°C
• Kühlung: Passiv (Konvektion) mit integriertem Kühlkörper
• Restwelligkeit und Rauschen: <100mVp-p
• Linienregelung: ±0,5%
• Lastregelung: ±1%
• Montage: Oberflächenmontage / Schraubbefestigung
• Anschlüsse: Schraubklemmen (Eingang und Ausgang)

Empfehlungen

Für optimale Leistung sorgen Sie für ausreichende Belüftung zur passiven Kühlung. Verwenden Sie entsprechend dimensionierte Eingangs- und Ausgangsleitungen, um den Strom zu bewältigen. Die Ausgangsspannung kann über das integrierte Potentiometer eingestellt werden; überprüfen Sie die eingestellte Spannung vor dem Anschluss empfindlicher Lasten mit einem Multimeter.
