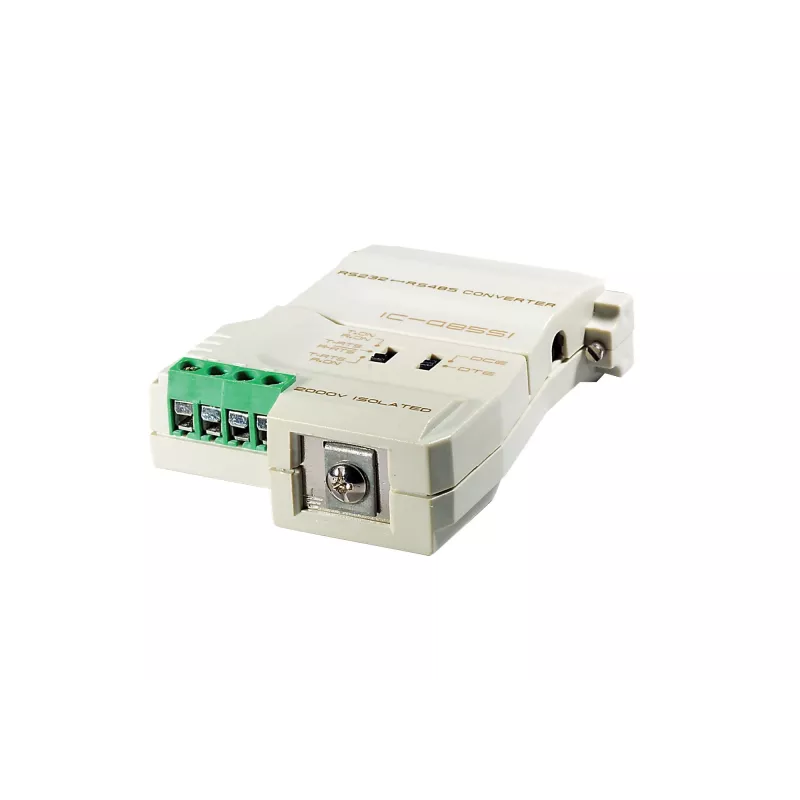

ATEN IC485SI-AT-GG Signalumsetzer Weiß

Der IC485S ist ein kompakter 2-Wege-Signalumsetzer, der RS-232-Signale in RS-422/RS-485 und umgekehrt umwandelt und eine serielle Kommunikation über große Entfernungen von bis zu 1200 m (4000 Fuß) ermöglicht. Das Modell ATEN IC485SI-AT-GG ist in Weiß erhältlich, hat kompakte Abmessungen (54,5 mm × 79 mm × 21 mm) und ein geringes Gewicht von 0,05 kg und bietet eine platzsparende Lösung für die Umwandlung zwischen seriellen Schnittstellen bei zuverlässiger Datenübertragung.

Vorteile

Der Umsetzer unterstützt die bidirektionale Umwandlung zwischen RS-232 und RS-422/RS-485, ermöglicht die Kommunikation über erweiterte Entfernungen von bis zu 1200 m und erlaubt den Anschluss von bis zu 32 Hubs. Er verfügt über eine Überwachungsfunktion zur Bestätigung des Datenflusses zwischen angeschlossenen Geräten und wird in einem kompakten, leichten Gehäuse geliefert, das für Installationen mit beengten Platzverhältnissen geeignet ist.

Geeignet für

• Erweiterung serieller Kommunikation über große Entfernungen (bis zu 1200 m / 4000 Fuß)
• Integration von RS-232-Geräten in RS-422/RS-485-Netzwerke
• Industrielle und Gebäudeautomation, bei der mehrere Hubs oder Knoten erforderlich sind (bis zu 32 Hubs)
• Umgebungen, die kompakte, flache Umsetzer erfordern

Technische Daten

• Modell: ATEN IC485SI-AT-GG (IC485S)
• Funktion: 2-Wege RS-232 ↔ RS-422/RS-485-Umsetzer
• Maximale Entfernung: 1200 m (4000 Fuß)
• Topologie-Unterstützung: bis zu 32 Hubs
• Produktfarbe: Weiß
• Abmessungen (B×H×T): 54,5 mm × 79 mm × 21 mm
• Gewicht: 0,05 kg
• Marke: ATEN
• MPN: IC485SI-AT-GG
• EAN: 4710423772137

Verwendung

Verbinden Sie das RS-232-Gerät mit dem RS-232-Anschluss des Umsetzers und verdrahten Sie die RS-422/RS-485-Seite gemäß dem Schaltplan für Ihre Installation mit dem Zielbus. Versorgen Sie den Umsetzer gemäß den Anweisungen des Herstellers mit Strom und überprüfen Sie die Verbindung/Aktivität anhand der integrierten Überwachungsanzeigen. Konfigurieren Sie die Baudrate und die seriellen Parameter an den angeschlossenen Geräten so, dass sie übereinstimmen; der Umsetzer führt eine transparente Signalumsetzung ohne zusätzliche Protokollumwandlung durch.

Empfehlungen

Verwenden Sie für zuverlässige Langstreckenverbindungen geeignete Twisted-Pair-Kabel mit korrektem Abschluss und Erdung. Planen Sie bei der Bereitstellung mehrerer Hubs die Knotenadressierung und das Kabellayout so, dass die Grenzen des RS-485-Netzwerks eingehalten werden, und konsultieren Sie die ATEN-Dokumentation für detaillierte Verdrahtungs- und Installationsanleitungen.
