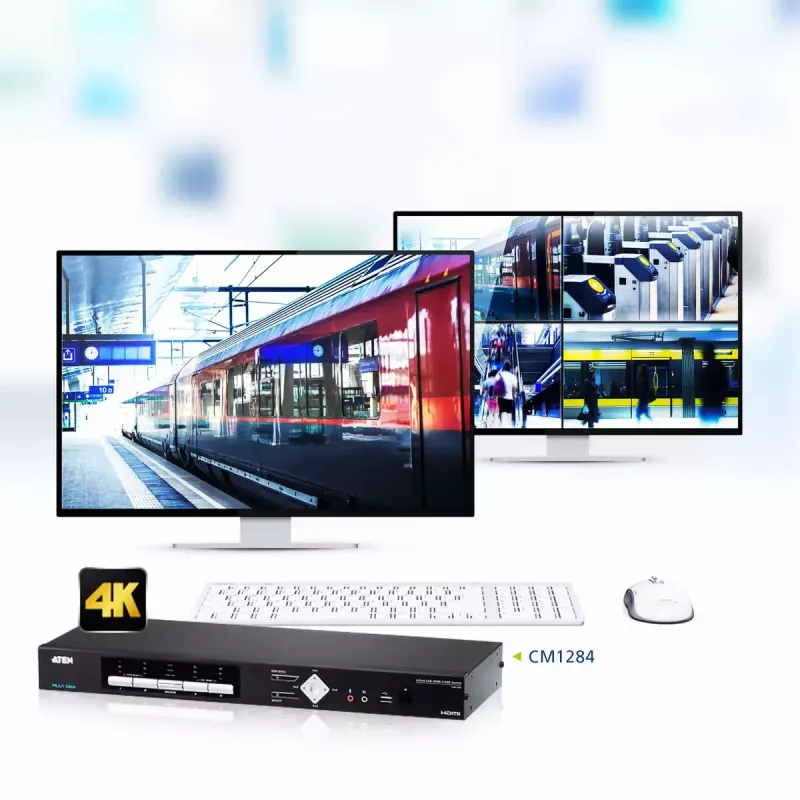

ATEN 4-Port USB HDMI Multi-View KVMP Switch

Der ATEN CM1284 4-Port USB HDMI Multi-View KVMP™ Switch ermöglicht die Steuerung von vier Computern über eine einzige Tastatur, Maus und Dual-Monitor-Konsole bei Unterstützung von HDMI-Video bis zu 4K (4096 x 2160 @ 30 Hz). Er bietet Multi-View-Anzeigemodi und unabhängige Tastatur-/Maussteuerung für jedes angeschlossene System und ist für die Rack-Montage in Umgebungen konzipiert, die eine Echtzeitüberwachung erfordern.

Vorteile

Der Switch bietet zwei Konsolenausgänge: Ein Ausgang unterstützt Quad View, Bild-in-Bild (PiP), Bild-neben-Bild (PbP) und Bild-auf-Bild (PoP), während der andere den Vollbildmodus unterstützt. Dies ermöglicht eine gleichzeitige Multi-Source-Anzeige und ein dediziertes Vollbild-Display. Mit Boundless Switching können Bediener den Mauszeiger über Fenster bewegen, um die Steuerung zwischen Videoquellen umzuschalten. Daisy Chain Control (DCC) und Kaskadierung erweitern die Steuerung auf weitere CM1284-Einheiten, sodass bis zu 16 Videoquellen von einer einzigen Konsole aus ausgewählt, umgeschaltet und angezeigt werden können. Das Gerät unterstützt HDMI-Video mit Auflösungen bis zu 4096 x 2160 @ 30 Hz und verfügt über ein zuverlässiges Metallgehäuse, das für die Rack-Integration geeignet ist.

Geeignet für

• Echtzeit-Überwachungszentren
• Flugkontrollräume
• Finanzhandelsräume
• Medizinische Bildgebungs- und Überwachungsstationen

Wichtige Spezifikationen

• Anzahl der gesteuerten Computer: 4
• Video-Schnittstelle: HDMI
• Maximale Auflösung: 4096 x 2160 @ 30 Hz
• Tastatur- und Maus-Schnittstelle: USB
• Duale Konsolenausgänge: Multi-View und Vollbild
• Kaskadierungsunterstützung bis zu 2 Ebenen (bis zu 16 Quellen mit Daisy Chain Control)
• Rack-montierbares Metallgehäuse
• Stromversorgung: AC-Eingang mit weitem Spannungsbereich (100–240 V)
• Gewicht: 2,46 kg

Verwendung

Installieren Sie den CM1284 in einem Rack, verbinden Sie bis zu vier Quellcomputer mit den HDMI- und USB-Anschlüssen und schließen Sie Tastatur, Maus und zwei Displays an die Konsolenausgänge an. Verwenden Sie die verfügbaren Anzeigemodus-Steuerungen, um Quad View, PiP, PbP, PoP oder Vollbild auf den Konsolenausgängen auszuwählen. Bewegen Sie den Mauszeiger über Fenster, um mit Boundless Switching die aktive Steuerung zwischen den Quellen zu wechseln. Um die Anzahl der gesteuerten Quellen zu erweitern, verbinden Sie weitere CM1284-Einheiten über Daisy Chain Control und Kaskadenkonfiguration und konfigurieren Sie dann jede Einheit gemäß den Kaskadenanweisungen.

Empfehlungen

Für eine stabile 4K-Anzeigeleistung verwenden Sie hochwertige HDMI-Kabel mit 4K-Bewertung und stellen Sie sicher, dass die Quellcomputer die gewählte Auflösung und Bildwiederholrate unterstützen. Wenn Sie mehrere Einheiten in einer Kaskade einsetzen, beschriften Sie die Verbindungen und überprüfen Sie die DCC-Einstellungen, um eine klare Steuerungszuordnung über alle Systeme hinweg zu gewährleisten.
