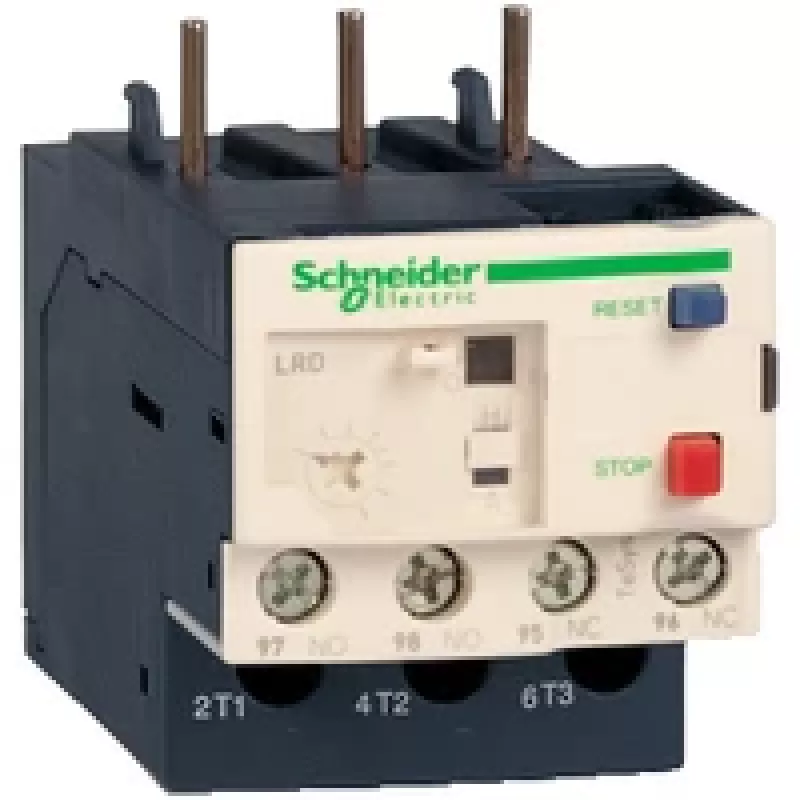

APC Schneider Electric LRD21 Thermisch-Überlastrelais, 12-18 A, 690 V, 3-polig, Klasse 10A, TeSys D

Das APC Schneider Electric LRD21 ist ein leistungsstarkes thermisches Überlastrelais zum Schutz von Motoren vor Überlast, Phasenausfall und verlängerten Anlaufzeiten. Als Teil der renommierten TeSys D-Serie gewährleistet dieses Relais einen zuverlässigen und langlebigen Betrieb in industriellen Umgebungen. Mit kompaktem Design und einfacher Integration ist es die ideale Wahl zum Schutz Ihrer elektrischen Ausrüstung.

Vorteile

• Präziser thermischer Schutz mit einstellbarem Strombereich von 12 bis 18 A
• Auslösecharakteristik Klasse 10A für schnelle Reaktion auf Überlast
• Manueller oder automatischer Reset für flexiblen Betrieb
• Kompatibel mit TeSys D-Schützen (LC1D09 bis LC1D38) für einfache Montage
• Hohe Bemessungsisolationsspannung von 690 V AC und Stoßspannungsfestigkeit von 6 kV
• Weiter Betriebstemperaturbereich von -20 bis 60 °C

Geeignet für

• Motorschutz in industriellen Automatisierungs- und Schaltschränken
• Pumpen, Ventilatoren, Kompressoren und Förderbänder
• HLK-Systeme und Materialtransportausrüstung
• Jede Anwendung, die zuverlässigen Überlast- und Phasenausfallschutz erfordert

Wichtige Spezifikationen

• Produkttyp: Thermisch-Überlastrelais
• Polzahl: 3
• Thermischer Schutzeinstellbereich: 12-18 A
• Bemessungsbetriebsspannung: 690 V AC 50/60 Hz
• Bemessungsisolationsspannung: 690 V AC
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Auslöseklasse: Klasse 10A
• Hilfskontaktbestückung: 1 S + 1 Ö
• Montageart: Direkt auf Schütz, auf Platte, auf Schiene
• Anschlussart: Schraubklemmen
• Betriebstemperaturbereich: -20 bis 60 °C
• Lagertemperaturbereich: -60 bis 70 °C
• Schutzart: IP20
• Normen: IEC 60947-4-1, UL 508, CSA C22.2 Nr. 14
• Kompatibilität: TeSys D-Schütze (LC1D09 bis LC1D38)
• Reset-Typ: Manuell/Automatisch
• Verlustleistung pro Pol: 2,5 W bei 18 A
• Zertifizierungen: UL, CSA, CCC, EAC, ATEX, BV, RINA, LROS, DNV, GL

Empfehlungen

Für optimale Leistung kombinieren Sie das LRD21 mit einem kompatiblen TeSys D-Schütz und stellen Sie eine ordnungsgemäße Verdrahtung gemäß den Herstellerrichtlinien sicher. Testen Sie das Relais regelmäßig, um die korrekte Funktion zu bestätigen.
