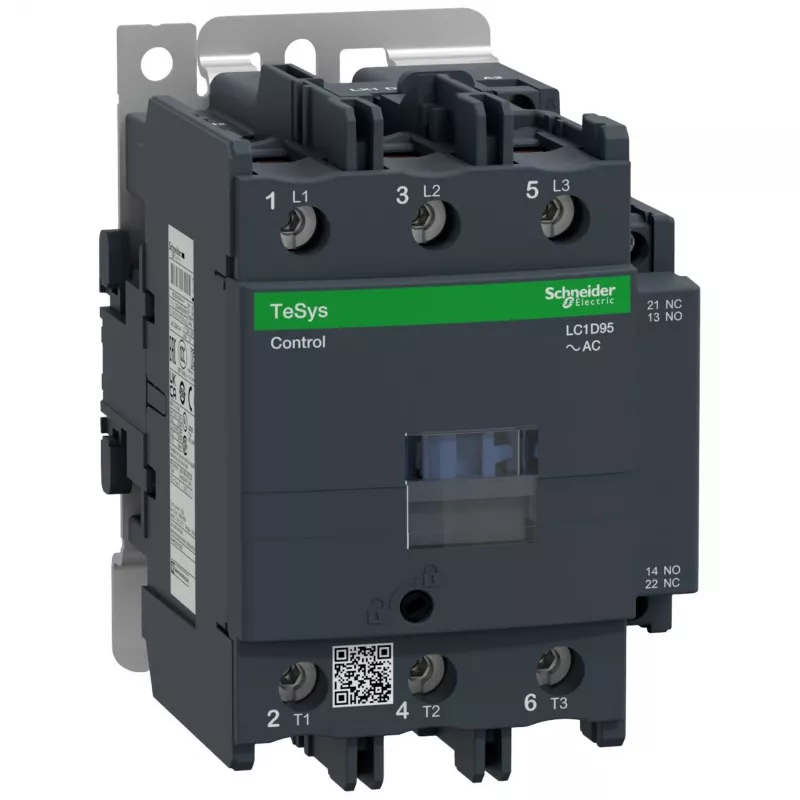

APC Schneider Electric LC1D95P7 TeSys D Motorschütz, 3-polig, 95 A, 230 V AC, 1 S + 1 Ö Hilfskontakte

Das APC Schneider Electric LC1D95P7 ist ein leistungsstarkes Motorschütz aus der TeSys D-Serie, ausgelegt für zuverlässiges Schalten und Steuern von Motoren und anderen elektrischen Lasten. Mit einem Bemessungsbetriebsstrom von 95 A in der Kategorie AC-3 und einer Steuerspannung von 230 V AC ist dieses 3-polige Schütz ideal für industrielle Anwendungen, die robuste und langlebige Leistung erfordern.

Vorteile

Dieses Schütz bietet eine außergewöhnliche elektrische und mechanische Haltbarkeit mit 1,2 Millionen elektrischen und 8 Millionen mechanischen Schaltspielen. Das kompakte Design ermöglicht eine einfache Montage auf DIN-Schiene oder Montageplatte, und die integrierten Hilfskontakte (1 S + 1 Ö) bieten Flexibilität für Steuerstromkreise. Die Schraubklemmen gewährleisten sichere und zuverlässige Verbindungen.

Geeignet für

• Motorstart und -schaltung in Industriemaschinen
• Beleuchtungs- und Heizungssteuerungen
• Pumpen-, Lüfter- und Kompressoranwendungen
• Automatisierungs- und Prozesssteuerungstafeln

Technische Daten

• Produktserie: TeSys D
• Schütztyp: Motorschütz
• Polzahl: 3P
• Hauptkontaktbestückung: 3 S
• Bemessungsbetriebsstrom (AC-3): 95 A bei ≤ 440 V AC
• Bemessungsbetriebsspannung: Hauptstromkreis ≤ 690 V AC 50/60 Hz
• Steuerspannung: 230 V AC 50/60 Hz
• Motorleistung (AC-3, 400 V): 25 kW
• Hilfskontakte: 1 S + 1 Ö (integriert)
• Befestigungsart: DIN-Schiene, Montageplatte
• Anschlussart: Schraubklemmen
• Elektrische Haltbarkeit (AC-3): 1,2 Mio. Schaltspiele
• Mechanische Haltbarkeit: 8 Mio. Schaltspiele
• Betriebstemperaturbereich: -5 bis 60 °C
• Schutzart: IP20 (Frontseite)
• Normen: IEC 60947-4-1, UL 508, CSA C22.2 Nr. 14
• Zertifizierungen: UL, CSA, CCC, GOST, DNV, RINA, GL, BV, LROS

Empfehlungen

Für optimale Leistung stellen Sie sicher, dass die Steuerspannung mit Ihrem System übereinstimmt (230 V AC). Verwenden Sie geeignete Überlastrelais und Kurzschlussschutzeinrichtungen gemäß den Herstellerrichtlinien. Dieses Schütz eignet sich für eine Vielzahl industrieller Umgebungen.
