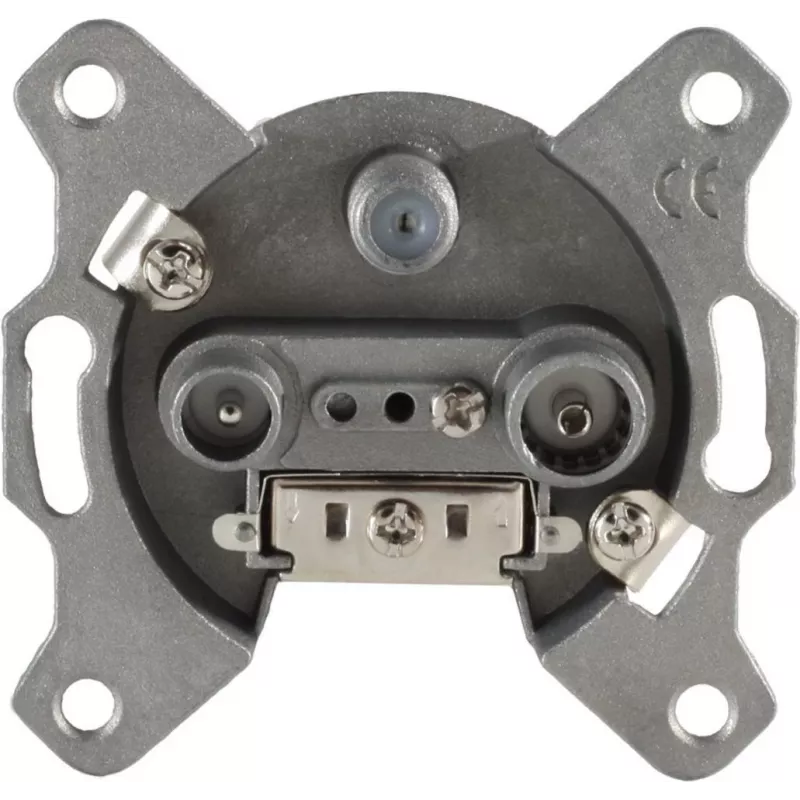

Antennensteckdose ShiverPeaks S/CONN maximale Konnektivität BK+SAT Wandsteckdose 2,5 dB (15-95001)

Die ShiverPeaks S/CONN maximale Konnektivität BK+SAT Wandsteckdose bietet eine kombinierte terrestrische (BK) und Satelliten-Signalabschluss (SAT) in einer kompakten Unterputzeinheit. Die Steckdose ist für Installationen konzipiert, bei denen ein einziger Punkt sowohl TV- als auch Satellitensignale mit einer festen Dämpfung von 2,5 dB und einem S/CONN-Anschlussformat für zuverlässigen Kabelabschluss liefern muss. Sie eignet sich für Wohnzimmer, Apartments und Verteilerkästen in Wohn- oder leicht gewerblichen Umgebungen.

Vorteile

Die Wandsteckdose integriert BK- und SAT-Ausgänge in einer Blende, wodurch der Bedarf an separaten Steckdosen reduziert und die Verkabelung vereinfacht wird. Das S/CONN-Anschlussformat bietet sicheren mechanischen und elektrischen Kontakt für Koaxialkabel und verbessert die Signalkonstanz. Eine definierte Dämpfung von 2,5 dB hilft, Signalpegel in kaskadierten oder verteilten Systemen anzupassen und minimiert das Risiko einer Überlastung der angeschlossenen Empfänger. Das kompakte Design passt in Standard-Wanddosen und ermöglicht die Installation durch Elektriker oder erfahrene Installateure.

Geeignet für

• Heim-TV- und Satellitenempfängeranschlüsse in Wohn- und Schlafzimmern
• Apartment-Installationen, bei denen ein kombinierter BK+SAT-Ausgang erforderlich ist
• Verteilerkästen und Signalverteilungspanels mit geringer Komplexität
• Sanierungsprojekte, bei denen separate TV- und Satellitensteckdosen durch eine einzige Steckdose ersetzt werden

Technische Daten

• Signaltyp: kombiniert terrestrisch (BK) und Satellit (SAT)
• Anschlussformat: S/CONN Koaxialabschluss
• Dämpfung: 2,5 dB
• Montage: Standard-Wanddose / Unterputzinstallation
• Anwendungsumgebung: Wohn- und leicht gewerbliche Innenraumnutzung

Anwendung

Installieren Sie die Steckdose in einer Standard-Unterputzdose unter Einhaltung der örtlichen Elektro- und Bauvorschriften. Schließen Sie das eingehende Koaxialkabel an den S/CONN-Stecker an und stellen Sie dabei die richtige Polarität und einen sicheren mechanischen Halt sicher. Verbinden Sie den BK-Ausgang mit dem terrestrischen TV-Kabel und den SAT-Ausgang mit dem Satellitenempfängerkabel. Überprüfen Sie die Anschlüsse und verwenden Sie ein Signalpegelmessgerät oder die Signalanzeigen des Empfängers, um eine ausreichende Signalstärke nach der festen Dämpfung von 2,5 dB zu bestätigen. Wenden Sie sich im Zweifelsfall an einen qualifizierten Installateur.

Empfehlungen

Verwenden Sie hochwertige Koaxialkabel mit angemessener Abschirmung und halten Sie die korrekte Erdung des Antennensystems ein. Berücksichtigen Sie bei der Integration mehrerer Steckdosen oder Verstärker die Dämpfung von 2,5 dB pro Steckdose im gesamten Verbindungsbudget. Vermeiden Sie übermäßiges Biegen oder Belasten des S/CONN-Steckers während der Installation, um eine langfristige Signalzuverlässigkeit zu gewährleisten.
