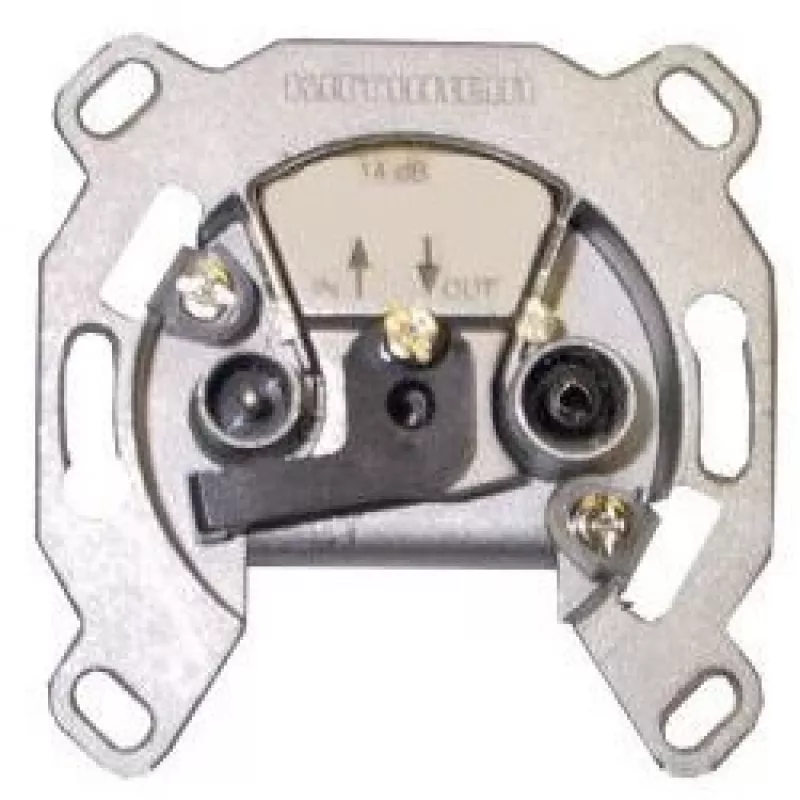

Antennensteckdose Kathrein ESD 52 Silber

Die Antennensteckdose Kathrein ESD 52 Silber ist eine kompakte 2‑Port-Antennensteckdose für die Verteilung in Satelliten- und Kabel-TV-Installationen. Sie unterstützt Durchschleiffunktion und DC-Durchlass über die TV/SAT-Leitung und deckt einen weiten Frequenzbereich von 47 bis 2400 MHz ab. Das Gerät ist in einem haltbaren silbernen Gehäuse untergebracht und für zuverlässige Signalführung in Wohn- und Geschäftsumgebungen vorgesehen.

Vorteile

Die Steckdose bietet zwei Ausgangsports mit Durchschleiffunktion, sodass ein Signal weitergereicht werden kann, während ein angeschlossenes Gerät versorgt wird. Sie unterstützt DC-Durchlass auf der TV/SAT-Leitung zur Stromversorgung von abgesetzten Geräten wie LNBs. Das Gerät deckt VHF/UHF- und Satellitenfrequenzbereiche bis 2400 MHz ab und weist spezifizierte Anschlussdämpfungen für VHF/UHF (14,5 dB) und SAT (15 dB) auf, was eine vorhersehbare Leistung bei der Signalverteilung gewährleistet. Das kompakte silberne Gehäuse bietet mechanischen Schutz und vereinfacht die Installation auf engstem Raum.

Geeignet für

Technische Daten

Anwendung

Montieren Sie die Kathrein ESD 52 in einem geeigneten Gehäuse oder auf einer Montagefläche gemäß den örtlichen Installationsvorschriften. Schließen Sie die ankommende Antennen- oder Satellitenzuleitung an den Eingang an und verbinden Sie die Receiver- oder Verteilkabel mit den beiden Ausgangsports. Falls ein abgesetzter LNB oder ein anderes Gerät Strom über das Kabel benötigt, stellen Sie sicher, dass der Verteilverstärker oder die Einspeiseweiche DC liefert, da die Steckdose DC-Durchlass unterstützt. Überprüfen Sie, ob die Kabelstecker fest sitzen, und messen Sie die Signalpegel an den Receivern, um die korrekte Funktion zu bestätigen.

Empfehlungen

Verwenden Sie hochwertige Koaxialkabel und ordnungsgemäß bewertete F-Stecker, um zusätzliche Verluste zu minimieren. Bei längeren Kabelstrecken oder Installationen mit mehreren Verteilpunkten messen Sie die Signalpegel nach der Installation und fügen Sie Verstärkung oder Dämpfung nach Bedarf hinzu, um einen optimalen Empfang aufrechtzuerhalten.
