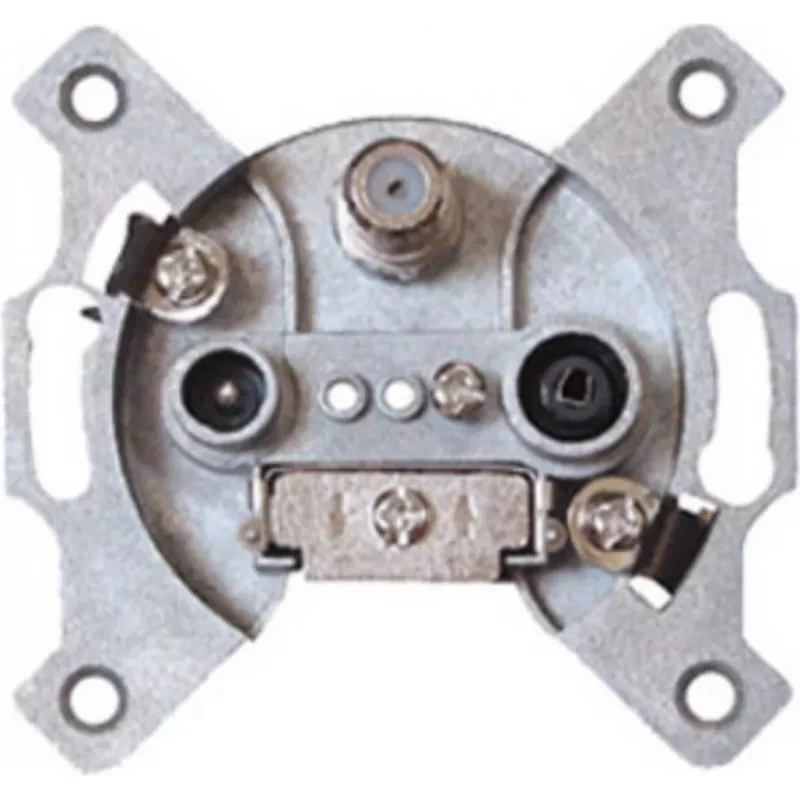

Antennendose ShiverPeaks 83905-10DCL BK+SAT Durchgangsverbindung für TV/Satelliten-Koax

ShiverPeaks 83905-10DCL BK+SAT ist eine Antennen-Wandsteckdose für TV- und Satelliten-Koaxinstallationen mit einer Durchgangsverbindung. Das Gerät nimmt Standard-Koaxstecker auf und bietet kombinierte BK- (Broadcast) und SAT-Ausgänge, wodurch die Verteilung von terrestrischen und Satellitensignalen von einer einzigen Wandplatte ermöglicht wird. Es ist für private und kleine gewerbliche AV-Installationen vorgesehen und unterstützt eine saubere Kabelführung in wandmontierten Installationen.

Vorteile

Die Steckdose bietet eine Durchgangsverbindung, die die Signalkontinuität für nachgeschaltete Geräte aufrechterhält und gleichzeitig einen separaten BK- und SAT-Ausgang in einem Modul ermöglicht. Sie unterstützt einen breiten Frequenzbereich, der für terrestrischen Rundfunk- und Satellitenempfang geeignet ist, und umfasst eine DC-Durchlassfähigkeit zur Stromversorgung aktiver Satellitengeräte. Das kompakte Design passt in Standard-Wandplatten und vereinfacht die Installation in Einfamilienhäusern, Wohnungen und kleinen gewerblichen Standorten.

Geeignet für

• Einfamilienhäuser und Wohnungen, die kombinierte terrestrische und Satellitenausgänge benötigen
• Kleine gewerbliche AV-Installationen und Hotelzimmer mit wandmontierten Koaxausgängen
• Wandplatten, bei denen eine saubere Verlegung und eine zentrale Verteilung von BK- und SAT-Signalen erforderlich ist

Technische Daten

• Frequenzbereich: 5 – 2050 MHz (deckt terrestrische und Satellitenbänder ab)
• Durchgangsdämpfung: 10 dB
• Rückweg- / Rückkanalbereich: 4 – 30 MHz
• Niedrige Einfügedämpfung im Rückweg: Beispielmessung 1,55 dB im Bereich 0,5 – 26,1 MHz
• DC-Durchlass: ermöglicht die Stromversorgung aktiver Satellitengeräte über Koax
• Steckertyp: Standard-Koaxstecker, kompatibel mit BK- und SAT-Verkabelung
• Montage: ausgelegt für die Installation in Standard-Wandplatten

Anwendung

Installieren Sie die ShiverPeaks 83905-10DCL BK+SAT in eine kompatible Einfach-Unterputzdose oder einen Wandplattenrahmen unter Beachtung der örtlichen Elektro- und Bauvorschriften. Verbinden Sie das ankommende Hauptkoaxialkabel mit dem Eingang des Moduls und schließen Sie dann die BK- und SAT-Ausgänge an die entsprechenden Empfänger-Koaxialkabel an. Wenn der Satellitenempfänger eine Fernstromversorgung benötigt, erlaubt die DC-Durchlassfunktion die Stromübertragung über das SAT-Koaxialkabel. Nachdem die Verbindungen gesichert sind, befestigen Sie das Modul an der Unterputzdose und bringen Sie die Abdeckplatte an, um die Installation abzuschließen.

Empfehlungen

Verwenden Sie hochwertige Koaxialkabel und Kompressions- oder Crimpstecker, um einen geringen Signalverlust zu gewährleisten. Überprüfen Sie nach der Installation den Frequenzplan und die Signalpegel und vermeiden Sie übermäßige Biegungen oder Knicke in der Koaxialleitung. Stellen Sie bei Verwendung der DC-Durchlassfunktion die Spannungskompatibilität mit den angeschlossenen Geräten sicher, um Schäden zu vermeiden.
