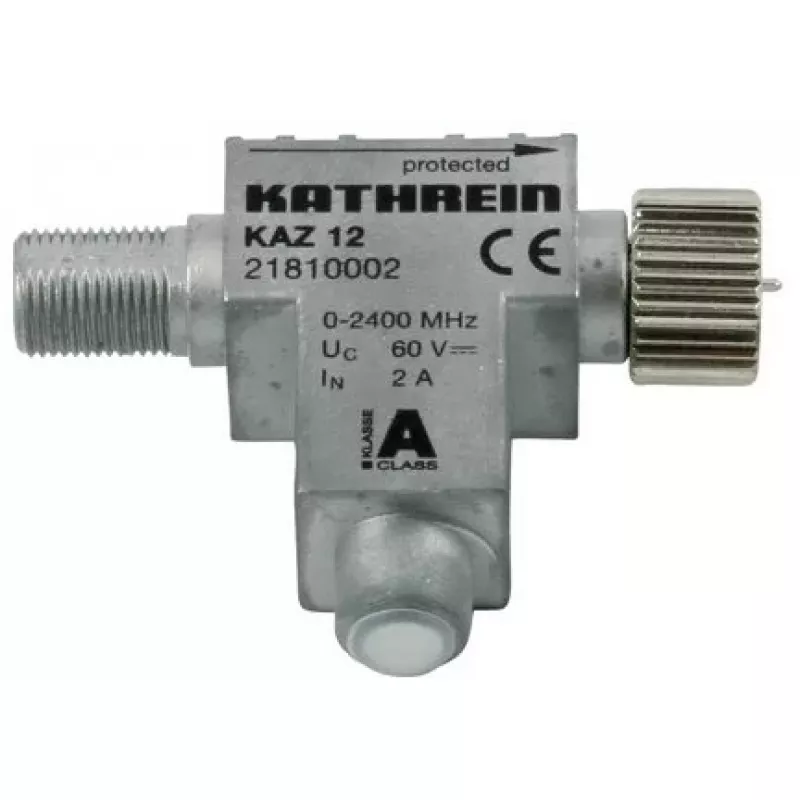

Antenne Kathrein KAZ 12 Silber

Der Kathrein KAZ 12 Silber schützt Systemkomponenten in SAT-, CATV- und DVB-T-Empfangs- und Verteilsystemen durch groben Überspannungsschutz. Er ist für die Installation so nah wie möglich am Hausanschluss vorgesehen und erhöht das Stoßstromableitvermögen bei gemeinsamer Verwendung mit dem KAZ 11. Das Gerät enthält eine Gasentladungsröhre und ermöglicht die Durchleitung von 22-kHz- und DiSEqC-Signalen. Zum Lieferumfang gehören ein EMU 21 Erdanschlussblock und zwei EMK 01 F-Anschlüsse. Konzipiert für die Innenmontage und konform mit EN 61643-21 Kategorien A2/C2/C3/B2/D1, ist er für die Installation nach dem Blitzschutzzonen-Konzept (LPZ 0A-1 und höher) geeignet.

Vorteile

Der KAZ 12 bietet zuverlässigen Grobschutz für koaxiale Antennennetze unter Verwendung eines bewährten Gasentladungselements, unterstützt DiSEqC- und 22-kHz-Signalisierung und ist nach EN 61643-21 Kategorien A2/C2/C3/B2/D1 zertifiziert. Er erhöht das Stoßstromableitvermögen des KAZ 11 bei Kombination und wird mit Erdanschluss- und Anschlusszubehör für die unkomplizierte Inneninstallation nahe am Gebäudeeintrittspunkt geliefert.

Geeignet für

• Schutz von SAT-Empfangssystemen
• Schutz von CATV-Verteilnetzen
• DVB-T-Antennen- und Verteilanlagen
• Einsatz an Gebäudeeintrittspunkten (Grobschutz)

Wichtige Spezifikationen

• Marke: Kathrein
• Modell: KAZ 12 (MPN 21810002, EAN 4021121450785)
• Frequenzbereich: 0–2400 MHz
• Schutzart: Gasentladungsröhre (Grobschutz-Überspannungsableiter)
• Normen: EN 61643-21 Kategorien A2/C2/C3/B2/D1
• Blitzschutzzonen: LPZ 0A–1 und höher
• Signaldurchleitung: 22 kHz und DiSEqC kompatibel
• Zubehör: 1 × EMU 21 Erdanschlussblock, 2 × EMK 01 F-Anschlüsse
• Montage: Innenbereich
• Material/Oberfläche: Metall, silber; Gewicht ca. 100 g

Verwendung

Installieren Sie den KAZ 12 so nah wie möglich am Hausanschluss in der Antennenzuleitung, um Grobschutz gegen Überspannungen zu bieten. Montieren Sie den mitgelieferten EMU 21 Erdanschlussblock und verbinden Sie das Gerät mit der Systemerde. Verwenden Sie die mitgelieferten EMK 01 F-Anschlüsse zum Anschließen von Koaxialkabeln und achten Sie auf korrekte Polarität und Schirmungsdurchgängigkeit. Bei gemeinsamer Verwendung mit einem KAZ 11 installieren Sie beide Geräte gemäß dem Blitzschutzzonen-Konzept (LPZ), um ein erhöhtes Stoßstromableitvermögen zu erreichen.

Empfehlungen

Installieren Sie den KAZ 12 im Innenbereich am Gebäudeeintrittspunkt und stellen Sie eine niederohmige Erdverbindung sicher. Platzieren Sie ihn vor empfindlichen Geräten und stimmen Sie ihn mit vorgelagerten und nachgelagerten Überspannungsschutzgeräten (z. B. KAZ 11) gemäß dem LPZ-Konzept ab.
