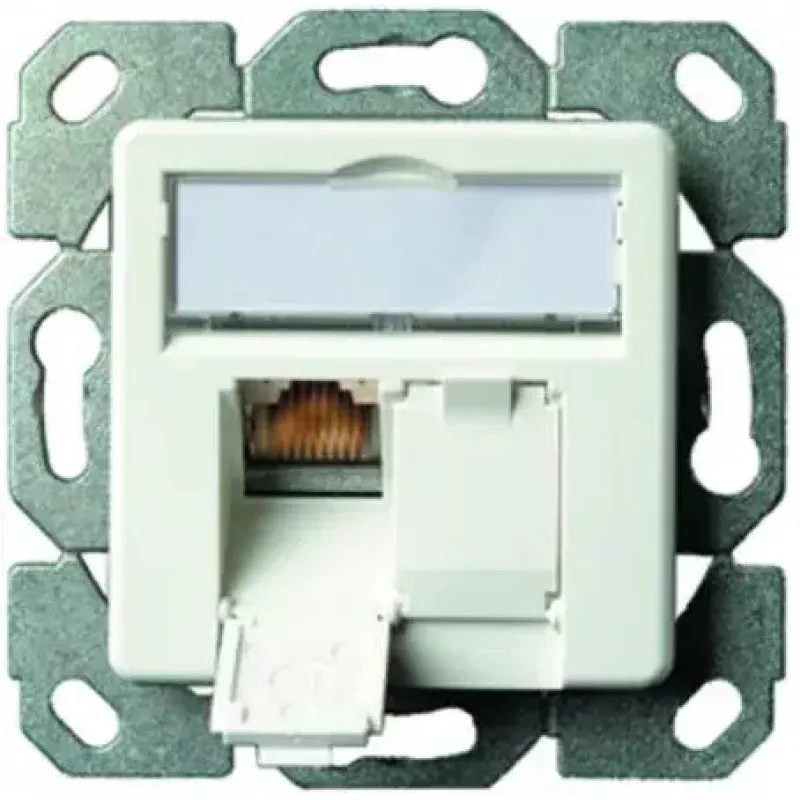

Anschlussdose Telegärtner J00020A0500 Weiß

Die Anschlussdose Telegärtner J00020A0500 ist ein vollständig geschirmtes Anschlussgehäuse, das für die Übertragung gemäß Cat.6A nach ISO/IEC 11801 und EN 50173-1 ausgelegt ist. Mit einer weißen Oberfläche und kompakter Einbautiefe unterstützt die Anschlussdose eine sichere 360°-Schirmkontaktierung und Zugentlastung durch separate unverlierbare Schraubklemmen für Kabelmantel und Schirmung. Sie ist für die horizontale oder vertikale Montage in Kabelkanälen geeignet und ermöglicht flexible Kabeleinführungsrichtungen, um die Lagerhaltung zu reduzieren.

Vorteile

Diese Anschlussdose bietet vollständige Schirmung für verbesserte EMV-Leistung und unterstützt Cat.6A-Leistungsniveaus. Das Design ermöglicht die Verkabelung aus allen Richtungen in 8x45°-Schritten und bietet Steckanschlussmöglichkeiten für die Erdung an allen vier Ecken gemäß DIN 46342-1. Eine abnehmbare vertikale Befestigungsschiene und die geringe Einbautiefe ermöglichen die Installation in Unterfluranschlussdosen und Bodentanks. Die Anschlussdose nimmt sowohl 6-polige (RJ11/12) als auch 8-polige (RJ45) Steckverbinder mit Überbiegeschutz auf und kann mit verschiedenen Abdeckungsprogrammen kombiniert werden; ein transparentes, aufklappbares Beschriftungsfeld kann nachgerüstet werden.

Geeignet für

• Cat.6A-Netzwerkanschlüsse in der Büro- und Datenverkabelung
• Geschirmte Installationen, die eine verbesserte EMV-Störfestigkeit erfordern
• Unterflur- und Bodentankinstallationen mit begrenzter Tiefe
• Umgebungen, die flexible Kabeleinführungsrichtungen und Erdungsoptionen benötigen

Technische Daten

• Übertragungsleistung: Cat.6A gemäß ISO/IEC 11801 und EN 50173-1
• Vollständig geschirmtes Design mit 360°-Schirmkontaktierung
• Kabeleinführung in 8x45°-Schritten konfigurierbar; horizontale oder vertikale Installation
• Steckanschlussmöglichkeit für die Erdung an allen vier Ecken (DIN 46342-1; 6,3 mm)
• Kompatibel mit 6-poligen (RJ11/12) und 8-poligen (RJ45) Steckverbindern
• Abnehmbare vertikale Befestigungsschiene für Unterflurinstallation
• Weiße Oberfläche; MPN: J00020A0500; EAN: 4018359362959

Verwendung

Positionieren Sie die Anschlussdose in der gewünschten horizontalen oder vertikalen Ausrichtung im Kabelkanal oder in der Unterfluranschlussdose. Führen Sie das geschirmte Kabel aus der gewählten Richtung unter Verwendung der 8x45°-Einführungspositionen in die Dose ein und sichern Sie den Außenmantel und die Schirmung mit den unverlierbaren Schraubklemmen, um eine 360°-Schirmkontaktierung und Zugentlastung zu gewährleisten. Schließen Sie den internen Steckverbinder (RJ45 oder RJ11/12 nach Bedarf) an und bringen Sie bei Bedarf den Steckanschluss für die Erdung an einem der vier Eckpunkte an. Bringen Sie die entsprechende Abdeckplatte oder Schaltprogrammabdeckung an und rüsten Sie bei Bedarf das transparente aufklappbare Beschriftungsfeld nach.

Empfehlungen

Verwenden Sie ein ordnungsgemäß konfektioniertes geschirmtes Twisted-Pair-Cat.6A-Kabel und stellen Sie sicher, dass die Schirmung durchgängig und korrekt angeschlossen ist, um die spezifizierte Übertragungsleistung und den EMV-Schutz zu gewährleisten. Überprüfen Sie die Steckverbinderkompatibilität (6-polig oder 8-polig) und beachten Sie die örtlichen Installationsvorschriften für Erdung und Bodentankmontage.
