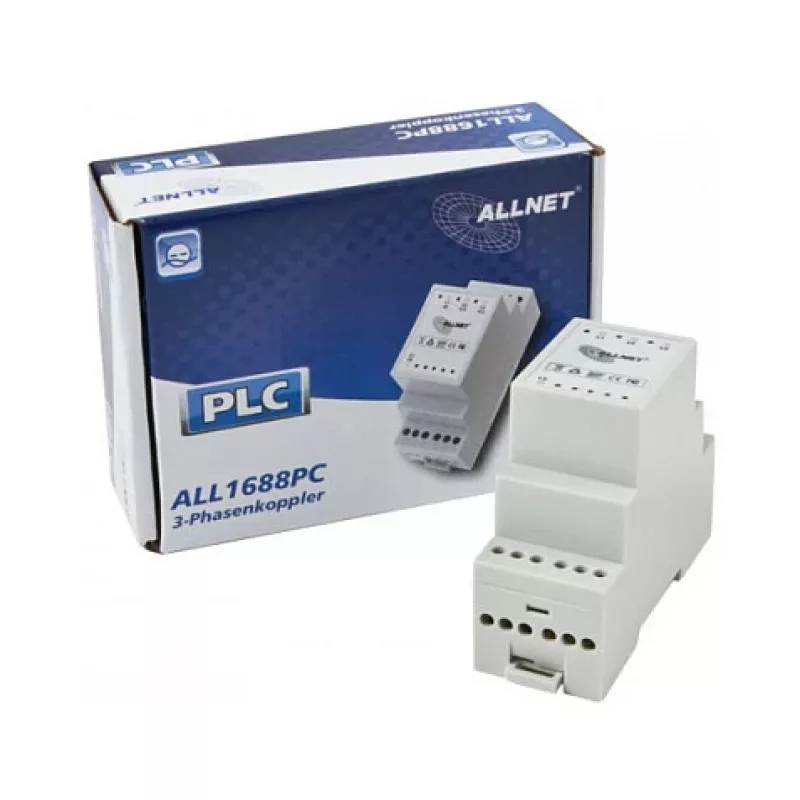

ALLNET ALL1688PC Powerline Phasenkoppler, 3-Phasen + Neutral, Passiv, 1-70 MHz, DIN-Schiene

Elektriker und Netzwerkinstallateure verwenden den ALL1688PC, um Powerline-Kommunikationssignale über alle drei Phasen und den Neutralleiter in Wohn- und Gewerbeschalttafeln zu koppeln. Auf einer DIN-Schiene montiert, überbrückt er die Phasen, sodass PLC-Signale von einer Phase Geräte auf einer anderen erreichen, was die Abdeckung und Zuverlässigkeit in Drehstrominstallationen verbessert.

Wichtige Spezifikationen

• Produkttyp: Powerline-Phasenkoppler
• Phasen: 3-Phasen + Neutral (L1, L2, L3, N)
• Kopplungstyp: Passiv
• Frequenzbereich: 1–70 MHz
• Max. Betriebsspannung: 250 V AC (L-N), 440 V AC (L-L)
• Max. Betriebsstrom: 63 A pro Phase
• Einfügedämpfung: < 1 dB
• Installation: DIN-Schienenmontage (TS35)
• Klemmentyp: Schraubklemmen
• Max. Drahtquerschnitt: 16 mm²
• Gehäusematerial: Kunststoff
• Betriebstemperatur: -25°C bis +70°C
• Kompatible Standards: HomePlug AV, HomePlug AV2, G.hn, IEEE 1901

Warum dieses Produkt wählen

Das passive Design benötigt keine externe Stromversorgung und verursacht minimalen Signalverlust, was eine effiziente Kopplung ohne aktive Elektronik gewährleistet. Die robusten Schraubklemmen nehmen dicke Leiter auf, und die DIN-Schienenmontage vereinfacht die Installation in Verteilern.

Ideale Anwendungsfälle

• Kopplung von Powerline-Signalen in dreiphasigen Wohn- oder Gewerbegebäuden.
• Erweiterung der Powerline-Netzabdeckung über verschiedene Phasen.
• Integration mit HomePlug AV/AV2-, G.hn- oder IEEE 1901-Netzwerken.

Gut zu wissen

Der Koppler arbeitet über einen weiten Frequenzbereich von 1–70 MHz und deckt gängige Powerline-Kommunikationsstandards ab. Er ist für Ströme bis zu 63 A pro Phase ausgelegt, was ihn für typische Haushalts- und leichte Gewerbeinstallationen geeignet macht.
