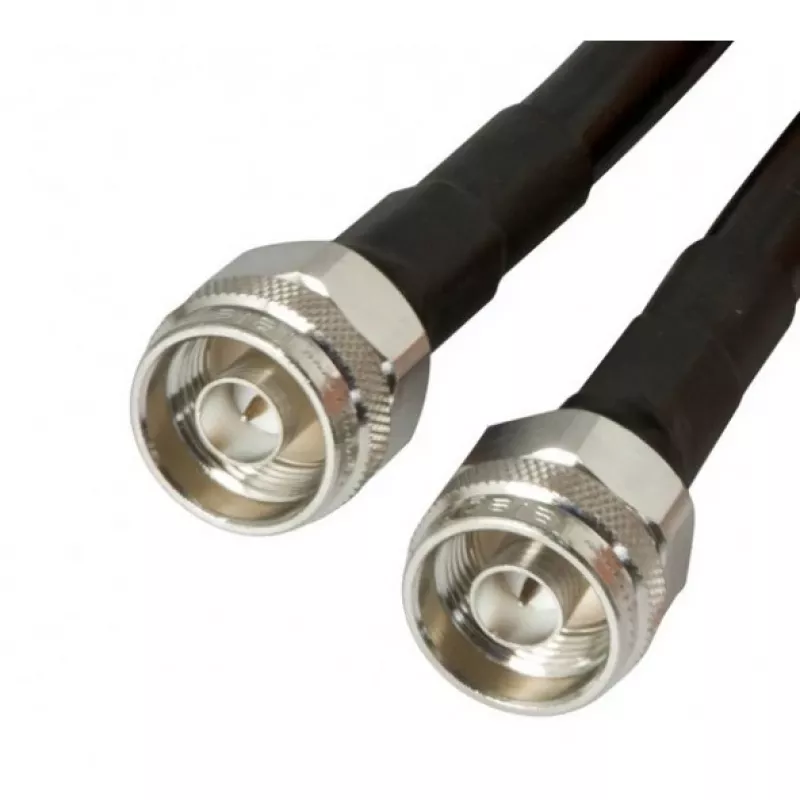

ALLNET ALL-CAB-NM-NM1-RG8 1 m N-Typ Koaxialkabel

Das ALLNET ALL-CAB-NM-NM1-RG8 ist ein 1 m langes Koaxialkabel mit N-Typ-Steckern an beiden Enden, das für zuverlässige HF-Signalübertragung ausgelegt ist. Es verwendet die RF400-Kabelkonstruktion (RG8-Stil) mit einem 2,75 mm Innenleiter, einem 7,4 mm Dielektrikum, einem 8,1 mm Schirm und einem Gesamtmanteldurchmesser von 10,3 mm. Das Kabel kombiniert einen massiven Mittelleiter mit einem flexiblen Geflechtschirm, um geringe Dämpfung und mechanische Flexibilität auszugleichen.

Vorteile

Diese Koaxialleitung bietet robuste N-Typ-Abschlüsse für sichere, reflexionsarme Verbindungen und wird hergestellt, um gleichbleibende Impedanz und Signalintegrität zu gewährleisten. Die RF400-Konstruktion bietet eine geringe Dämpfung für HF-Anwendungen über kurze Strecken, während die Kombination aus steifem Innenleiter und flexiblem Schirm die Handhabung und Haltbarkeit in typischen Installationsszenarien verbessert.

Geeignet für

• HF-Signalzuführung zwischen Geräten mit N-Typ-Schnittstellen
• Antennen, Funk-Sendeempfänger und Verbindungen zu Testgeräten
• Außen- und Inneninstallationen, die eine kurze, verlustarme Stichleitung erfordern

Technische Daten

• Länge: 1 m
• Anschluss: N-Typ Stecker — beide Enden
• Kabeltyp: RF400 (RG8-Stil)
• Innenleiterdurchmesser: 2,75 mm
• Dielektrikumsdurchmesser: 7,4 mm
• Schirmdurchmesser: 8,1 mm
• Manteldurchmesser: 10,3 mm
• Marke: ALLNET
• MPN: ALL-CAB-NM-NM1-RG8
• EAN: 4038816937483

Verwendung

Verbinden Sie jeden N-Typ-Stecker mit der entsprechenden N-Typ-Buchse an Ihren Geräten. Achten Sie darauf, dass die Gewinde richtig sitzen und von Hand festgezogen werden. Vermeiden Sie ein zu starkes Anziehen. Verlegen Sie das Kabel so, dass scharfe Biegungen und Knicke vermieden werden. Halten Sie einen Biegeradius ein, der dem Kabeldurchmesser angemessen ist. Schützen Sie bei der Verwendung im Freien die Steckverbinder vor direkter Feuchtigkeit durch geeignete Abdichtung oder Wetterschutz.

Empfehlungen

Verwenden Sie diese 1 m lange N-Typ-Koaxial-Stichleitung für kurze Verbindungen, bei denen geringe Verluste und eine stabile HF-Leistung erforderlich sind. Überprüfen Sie die Steckverbinder vor jedem Gebrauch und ersetzen Sie das Kabel, wenn Mantel oder Steckverbinder mechanische Schäden aufweisen.
