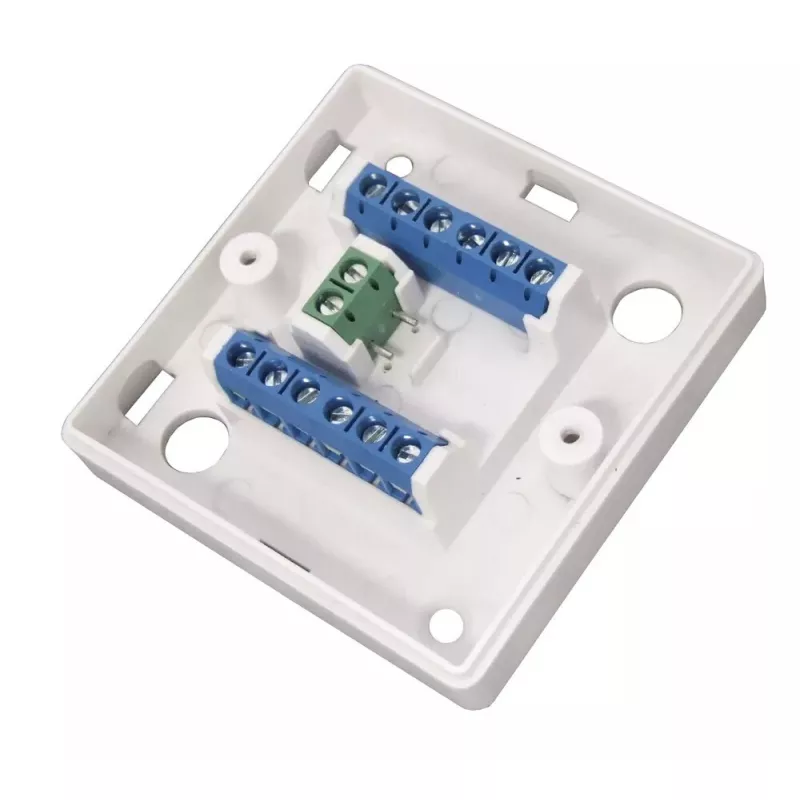

Alarm-Systemgehäuse ABUS VT5101W

Das ABUS VT5101W Alarm-Systemgehäuse ist ein kompakter, aufputzmontierter Schraubklemmenverteiler, der für eine ordentliche und übersichtliche Verkabelung von Alarm- und Steuerungsinstallationen konzipiert wurde. Hergestellt aus schlagfestem weißem ABS, beherbergt es zwölf Doppelschraubverbindungen und verfügt über einen sabottagegeschützten Deckelkontakt, um die Installationssicherheit zu erhöhen. Seine geringe Stellfläche (65 × 18 × 65 mm) macht es geeignet, wo der Platz begrenzt ist, und bietet einen langlebigen Verteilerpunkt für Sensoren und Steuerzentralen.

Vorteile

Das Gehäuse bietet zwölf Doppelschraubklemmen für eine klare Kabelorganisation und zuverlässige elektrische Verbindungen. Gefertigt aus schlagfestem ABS-Kunststoff und in Weiß ausgeführt für ein neutrales Erscheinungsbild, enthält es einen Deckelkontakt, der Sabotageschutz bietet. Die kompakten Abmessungen ermöglichen die Installation in beengten Räumen, und die Aufputzmontage vereinfacht die Platzierung an Verkabelungsknotenpunkten.

Geeignet für

• Verbindung mehrerer Alarmsensoren und Steuerzentralen
• Verteilen der Verkabelung an Gebäudeknotenpunkten
• Aufputzinstallationen, bei denen ein kompakter Verteilerkasten benötigt wird
• Verkabelung von Sicherheitssystemen für den Innenbereich, die Sabotageschutz erfordern

Technische Spezifikationen

• Marke: ABUS
• Modell / MPN: VT5101W
• EAN: 4043158053012
• Material: Schlagfester ABS-Kunststoff
• Farbe: Weiß
• Klemmentyp: 12 Doppelschraubverbindungen
• Montage: Aufputz (Unterputz-Verteilerstil)
• Abmessungen (B × T × H): 65 × 18 × 65 mm

Anwendung

Montieren Sie das VT5101W am gewählten Verkabelungsknotenpunkt auf einer ebenen Fläche mit geeigneten Schrauben und Dübeln. Führen Sie die Kabel in das Gehäuse ein, isolieren Sie die Leiterenden ab und befestigen Sie jeden Leiter unter der entsprechenden Schraubklemme, um einen festen Kontakt zu gewährleisten. Schließen Sie den Deckel so, dass der Deckelkontakt einrastet und eine Sabotageüberwachung als Teil des Alarmkreises ermöglicht. Überprüfen Sie die Verbindungen und die Durchgängigkeit, bevor Sie das System wieder mit Strom versorgen.

Empfehlungen

Das Gehäuse ist für den Einsatz in Innenräumen innerhalb von Alarm- und Steuerungssystemen vorgesehen. Verwenden Sie korrekte Kabelquerschnitte für die Schraubklemmen und vermeiden Sie ein zu starkes Anziehen der Schrauben, um Leiterbeschädigungen zu verhindern. Bei Installationen mit mehreren Steuerzentralen oder langen Kabelstrecken platzieren Sie Verteiler an logischen Knotenpunkten, um die Verkabelung organisiert und wartungsfreundlich zu halten.
