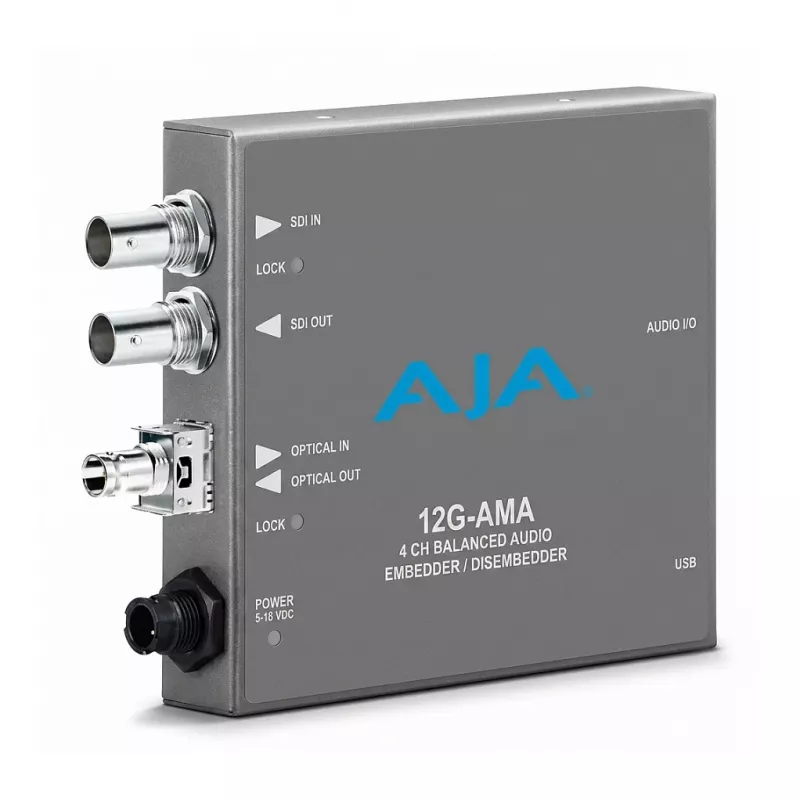

AJA 12G-AMA-R 12G-SDI Analog Audio Embedder/Disembedder mit 4-Kanal XLR

Der AJA 12G-AMA-R ist ein professioneller 12G-SDI Analog-Audio-Embedder und Disembedder, entwickelt für Broadcast- und Produktionsumgebungen. Er unterstützt gleichzeitiges Einbetten und Ausbetten von 4-Kanal-Analog-Audio über eine einzelne 12G-SDI-Verbindung mit reclocked Loop-Through und verarbeiteten SDI-Ausgängen. Das Gerät verfügt über vier symmetrische XLR-Ein- und Ausgänge, umschaltbar zwischen Line- und Mikrofonpegel, und wird über 5-20V DC mit einem mitgelieferten Universalnetzteil versorgt.

Vorteile

Kompakt und robust vereinfacht der 12G-AMA-R die Audiointegration in 4K/UltraHD/2K/HD/SD-Workflows. Der reclocked Loop-Through-Ausgang gewährleistet die Signalintegrität, während der verarbeitete Ausgang flexible Audio-Routing ermöglicht. Die USB-Steuerschnittstelle über die AJA Mini-Config-Software bietet einfache Einrichtung und Überwachung.

Geeignet für

• Broadcast-Studios, die zuverlässiges Audio-Embedding/Disembedding benötigen
• Live-Produktionswagen und mobile Einheiten
• Postproduktionseinrichtungen, die Analog-Audio mit SDI integrieren
• Jede professionelle Videoumgebung, die 4-Kanal-Analog-Audio über 12G-SDI benötigt

Wichtige Spezifikationen

• SDI-Eingang: 1x 12G-SDI BNC
• SDI-Ausgang: 1x 12G-SDI BNC (Reclocked Loop-Through), 1x 12G-SDI BNC (Verarbeitet)
• Analog-Audio-Eingang: 4x XLR (Symmetrisch, umschaltbar Line/Mikrofonpegel)
• Analog-Audio-Ausgang: 4x XLR (Symmetrisch, umschaltbar Line/Mikrofonpegel)
• Audiokanäle: 4-Kanal-Analog-Audio
• Funktionalität: Gleichzeitiges Audio-Embedding und Disembedding
• Unterstützte SDI-Formate: SMPTE 259M, 292M, 424M, 425M, 2081-1, 2082-1
• Unterstützte Videoformate: 4K/UltraHD/2K/HD/SD
• Audio-Abtastrate: 48 kHz
• Audio-Bittiefe: 24-Bit
• Stromversorgung: 5-20V DC (DWP-U-R1 Universalnetzteil enthalten)
• Steuerschnittstelle: USB (über AJA Mini-Config-Software)
• Analog-Audio-Eingangsimpedanz: >10 kΩ
• Analog-Audio-Ausgangsimpedanz: <50 Ω
• Analog-Audio-Frequenzgang: ±0,2 dB von 20 Hz bis 20 kHz
• Analog-Audio-Dynamikbereich: >100 dB
• Analog-Audio-SNR: >100 dB
• Analog-Audio-THD+N: <0,005%
• Leistungsaufnahme: 6W (typisch)

Empfehlungen

Für optimale Leistung verwenden Sie hochwertige 12G-SDI-Kabel und sorgen Sie für ordnungsgemäße Erdung. Der 12G-AMA-R ist ideal für die Integration analoger Audioquellen in moderne SDI-basierte Workflows.
