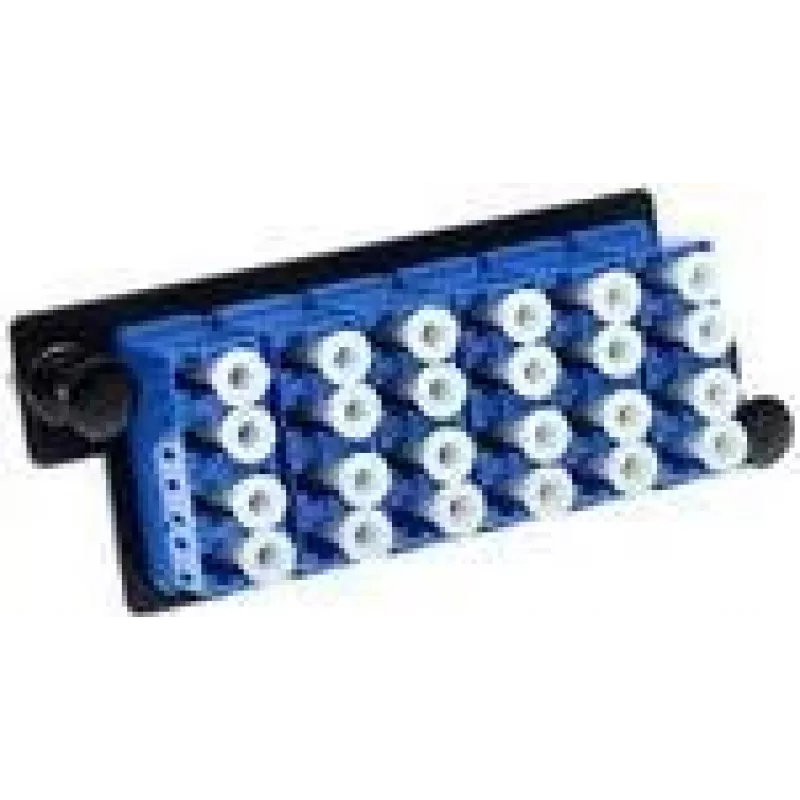

Adapterplatte ACT FA2153 für 6x LC Quad, 24-Faser OS2

Die ACT FA2153 Adapterplatte bietet eine kompakte Montagelösung für sechs LC Quad-Adapter und ermöglicht den Anschluss von bis zu 24 Singlemode-OS2-Fasern. Die Platte ist für den Einbau in Glasfaserverteiler, Patchschränke und Spleißgehäuse vorgesehen, bei denen eine geringe Stellfläche und eine geordnete Steckeranordnung erforderlich sind. Sie unterstützt standardmäßige LC Quad-Steckverbinder und hält die Faserabschlüsse für Installations- und Wartungsarbeiten zugänglich und organisiert.

Vorteile

Die Adapterplatte fasst sechs LC Quad-Adapter in einem einzigen, platzsparenden Modul zusammen, reduziert die Unordnung im Panel und vereinfacht die Kabelführung. Ihr Design fixiert die Steckverbinder in einer festen Ausrichtung, um die optische Ausrichtung beizubehalten und die Steckerstifte zu schützen. Die Platte ist mit den gängigen Montagemustern von Schränken und Gehäusen kompatibel, die von Netzwerkinstallateuren und -technikern verwendet werden, und ermöglicht einen unkomplizierten Austausch oder die Erweiterung der bestehenden Glasfaser-Infrastruktur.

Geeignet für

Wichtige Spezifikationen

Anwendung

Montieren Sie die Adapterplatte mit den standardmäßigen Befestigungselementen des Gehäuses in den dafür vorgesehenen Steckplatz oder Panelplatz in einem Glasfaserverteiler, Patchschrank oder Spleißgehäuse. Setzen Sie die LC Quad-Adapter in die sechs Plattenpositionen ein und schließen Sie dann LC-Patchkabel oder Pigtails an die installierten Adapter an. Stellen Sie sicher, dass die Steckverbinder sauber sind und richtig sitzen, um eine optimale optische Leistung zu gewährleisten. Überprüfen Sie nach der Installation die Faserkontinuität und die Streckendämpfung mit geeigneten Prüfgeräten.

Empfehlungen

Verwenden Sie Staubkappen an ungenutzten Adapterpositionen, um Verschmutzung zu vermeiden. Befolgen Sie beim Umgang mit Steckverbindern und Adaptern die etablierten Reinigungsverfahren für Glasfaser und verwenden Sie ein Faserinspektionsmikroskop und Reinigungswerkzeuge. Halten Sie bei Singlemode-OS2-Verbindungen die Biegeradienrichtlinien für Kabel ein und sichern Sie Patchkabel, um eine Belastung der Adapterplatte und der Steckverbinder zu vermeiden.
