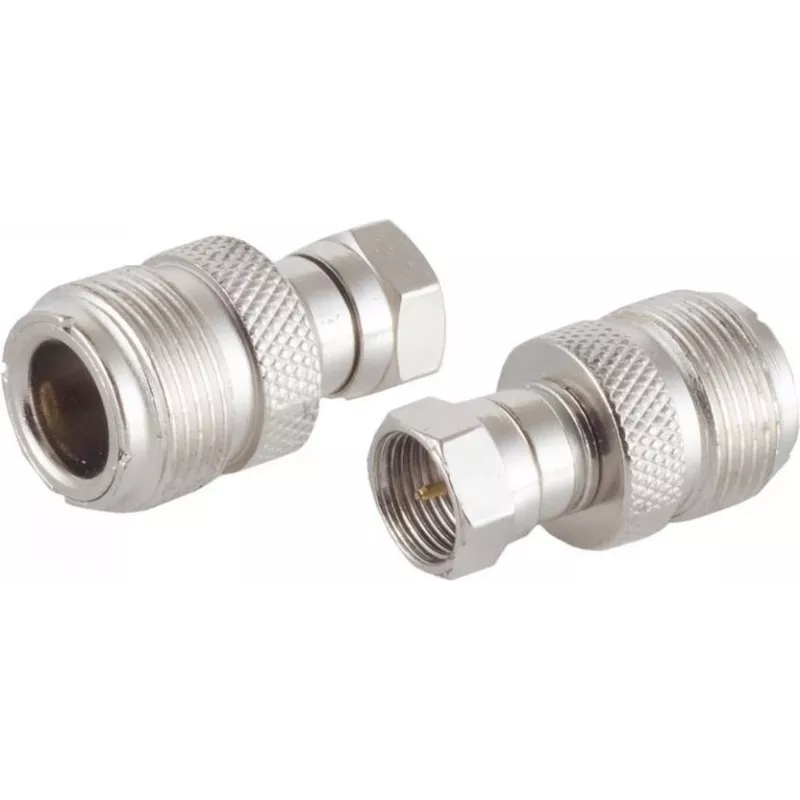

Adapter ShiverPeaks 98876 — Video-Audio-N-Kupplung auf F-Stecker-Adapter

Der ShiverPeaks 98876 Adapter wandelt eine Video-Audio-N-Kupplung in einen standardmäßigen F-Stecker um und ermöglicht so den Anschluss von Geräten mit N-Typ-Audio-/Videoanschlüssen an Geräte mit koaxialen F-Stecker-Eingängen. Er ist für den Einsatz in Installationen vorgesehen, bei denen eine Schnittstellenumwandlung zwischen N-Typ-AV-Ausgängen und F-Typ-Eingängen erforderlich ist, beispielsweise bei der Integration von Testgeräten, professionellen HF-Geräten oder Consumer-Satelliten- und Kabelempfängern in bestehende Koaxialsysteme.

Vorteile

Dieser Adapter ermöglicht einen einfachen mechanischen und elektrischen Übergang von einer N-Typ-AV-Kupplung zu einem F-Stecker und gewährleistet die Kontinuität des Koaxialsignals mit minimaler zusätzlicher Einfügedämpfung. Seine kompakte Bauweise vereinfacht die Installation auf engem Raum und reduziert die Notwendigkeit einer dauerhaften Neuverkabelung. Der Adapter ist mit typischen Koaxialkabelkonfektionen kompatibel und akzeptiert standardmäßige F-Stecker-Verbindungen und bietet eine praktische Lösung für die temporäre oder dauerhafte Schnittstellenumwandlung.

Geeignet für

• Anschluss von N-Typ-Audio-/Videoausgängen an F-Stecker-Eingänge von Receivern und Verteilverstärkern
• Integration professioneller HF-Geräte in Consumer-Koaxialnetzwerke
• Temporäre Test- und Messaufbauten, die eine Schnittstellenanpassung erfordern
• Heim-AV-Installationen, bei denen ein Gerät mit einem N-Stecker einen koaxialen F-Eingang speisen muss

Technische Daten

• Steckertyp (Eingang): N-Typ-Audio-/Videokupplung (Buchse/Stecker je nach Erfordernis)
• Steckertyp (Ausgang): Standard-F-Stecker für koaxiale Kabelschnittstellen
• Funktion: Passiver Adapter zur mechanischen und elektrischen Schnittstellenumwandlung zwischen N- und F-Steckern
• Bauform: Kompakter Inline-Adapter, geeignet für beengte Platzverhältnisse
• Kompatibilität: Funktioniert mit typischen Koaxialkabeln und standardmäßigen F-Steckern, wie sie in Kabel-/Satelliten- und vielen AV-Systemen verwendet werden

Anwendung

Richten Sie die N-Typ-Kupplung mit dem entsprechenden N-Stecker am Quellgerät aus und sichern Sie die Verbindung gemäß dem Gewinde- oder Kupplungsmechanismus des Steckers. Befestigen Sie die F-Stecker-Seite am Koaxialkabel oder Geräteeingang, indem Sie die F-Überwurfmutter handfest anziehen und auf korrekten Sitz des Innenleiters achten. Überprüfen Sie, ob die Verbindungen fest sitzen, und kontrollieren Sie die Signalkontinuität oder -qualität mit dem vorgesehenen Gerät. Vermeiden Sie übermäßiges Anziehen, um eine Beschädigung der Steckergewinde zu verhindern.

Empfehlungen

Verwenden Sie den Adapter in trockenen Innenräumen oder geschützten Gehäusen, um Korrosion zu verhindern und einen zuverlässigen Kontakt zu gewährleisten. Für eine optimale Signalintegrität halten Sie die Kabellängen möglichst kurz und verwenden Sie ordnungsgemäß geschirmte Koaxialkabel. Bei dauerhafter oder Außeninstallation sollten Sie Wetterschutzmaßnahmen am F-Stecker und eine geeignete Abdichtung der N-Kupplung in Betracht ziehen.
