Adapter ShiverPeaks 85391 – 2‑Port-Konnektivitätsadapter für WLAN-Antennen

Der ShiverPeaks Adapter 85391 ist ein 2‑Port-Konnektivitätsadapter, der für WLAN-Antennen und drahtlose Geräte entwickelt wurde. Er bietet zwei F-Typ-Buchsen, um Antennenzuleitungen zu verbinden oder aufzuteilen und so eine flexible Leitungsführung zwischen Routern, Zugangspunkten und externen Antennen zu ermöglichen. Der Adapter unterstützt die einfache Integration in Heim- und professionellen WLAN-Installationen, bei denen das Kombinieren oder Verlängern von Antennenanschlüssen erforderlich ist.

Vorteile

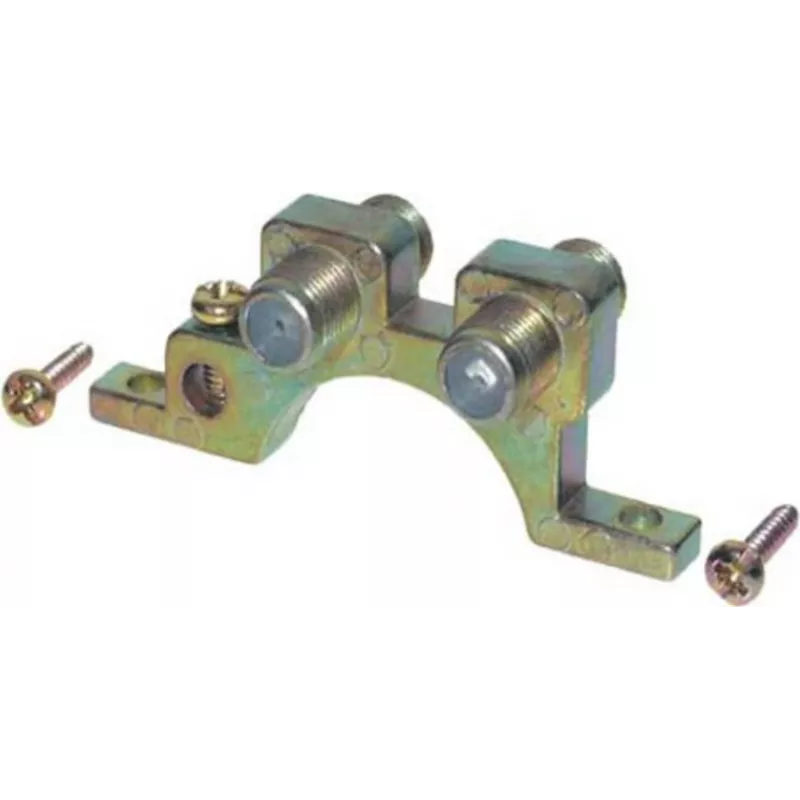

Der Adapter bietet eine kompakte mechanische Konstruktion mit zwei F-Typ-Buchsen und einem integrierten Erdungsblock, der zur Aufrechterhaltung der Signalintegrität und zur Reduzierung von Störungen beiträgt. Sein passives Design benötigt keinen Strom und ermöglicht eine einfache Installation vor Ort oder die Neukonfiguration von Antennenleitungen. Das Gerät ist mit Standard-Koaxialkabeln kompatibel, die üblicherweise in WLAN-Antenneninstallationen verwendet werden, und unterstützt schnelle Verbindungsänderungen ohne Spezialwerkzeug.

Geeignet für

• Kombinieren von zwei Antennenzuleitungen zu einer Leitung bei Signaltests oder temporären Aufbauten
• Aufteilen eines Antennenausgangs zur Versorgung von zwei Geräten für Vergleichsmessungen
• Verlängern der Antennenkonnektivität beim Umsetzen von drahtlosen Geräten oder beim Hinzufügen einer externen Antenne
• Heim- und kleine Büroinstallationen mit WLAN, die F-Typ-Koaxialstecker verwenden

Wichtige Spezifikationen

• Steckertyp: zwei F-Typ-Buchsen (Koaxial)
• Funktion: passiver 2‑Port-Koppler/Adapter für Antennenzuleitungen
• Erdung: integrierter Masse-/Erdungsblock zur Verbesserung der Abschirmung
• Stromversorgung: passiv, keine externe Stromversorgung erforderlich
• GehäVerwendung: kompakter Metallkörper, geeignet für Inline-Montage

Anwendung

Verbinden Sie Koaxialkabel mit passenden F-Typ-Steckern mit den beiden Buchsen, um Antennenzuleitungen nach Bedarf zu kombinieren oder aufzuteilen. Stellen Sie sicher, dass die Stecker von Hand oder mit einem geeigneten Koaxialschlüssel mit niedrigem Drehmoment festgezogen werden, um Schäden an den Gewinden zu vermeiden. Platzieren Sie den Adapter an einem trockenen, geschützten Ort und verlegen Sie die Kabel so, dass Biegungen und Zugbelastungen minimiert werden. Wenn die Erdungsdurchgängigkeit erforderlich ist, verbinden Sie den Erdungspunkt des Adapters gemäß den örtlichen Praktiken mit der Installationserde.

Empfehlungen

Für beste Ergebnisse verwenden Sie hochwertige Koaxialkabel mit korrekter Impedanz für WLAN-Frequenzen und halten Sie die Kabellängen so kurz wie praktisch möglich, um Verluste zu reduzieren. Vermeiden Sie es, den Adapter längerer Feuchtigkeit oder direkter Außenbewitterung auszusetzen, es sei denn, er ist zusätzlich wetterfest gemacht. Überprüfen Sie bei Messungen oder temporären Aufbauten die Signalpegel vor und nach dem Hinzufügen des Adapters, um den gewünschten Routing- oder Kombinationseffekt sicherzustellen.
