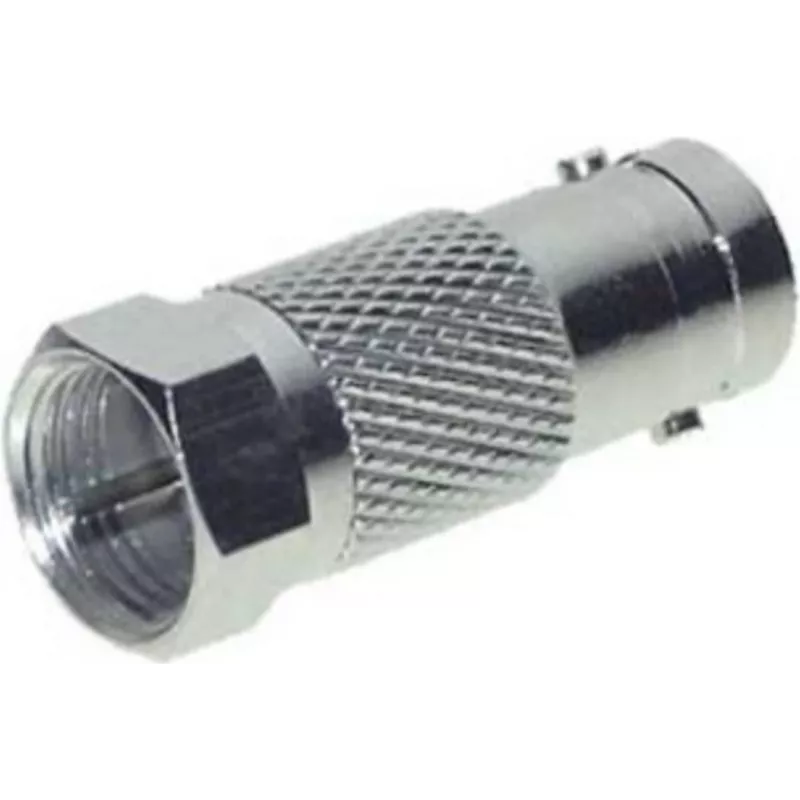

Adapter ShiverPeaks 85332 F-Stecker auf BNC-Kupplung — koaxialer Steckverbinderadapter

Die ShiverPeaks 85332 F-Stecker-auf-BNC-Kupplung ist ein koaxialer Steckverbinderadapter, der eine F-Typ-Stecker/Koaxial-Verbindung in eine BNC-Schnittstelle umwandelt. Entwickelt für die Signalweiterleitung und temporäre oder dauerhafte Verbindungen, ermöglicht dieser Adapter den Anschluss von Geräten mit F-Typ-Ausgängen – wie Satellitenreceiver, TV-Tuner und einige HF-Prüfgeräte – an Geräte mit BNC-Eingängen, ohne vorhandene Kabel oder Anschlüsse zu ändern.

Vorteile

Der Adapter bietet eine kompakte mechanische Schnittstelle, die die Signalkontinuität bewahrt und die Einfügedämpfung minimiert, wenn er innerhalb des vorgesehenen Frequenzbereichs verwendet wird. Seine Metallkonstruktion gewährleistet einen stabilen mechanischen Kontakt und eine gute Abschirmung gegen elektromagnetische Störungen. Die Kupplung ist einfach zu montieren und zu demontieren und ermöglicht eine schnelle Umkonfiguration bei Installation, Diagnose oder Gerätetests.

Geeignet für

• Anschluss von Satelliten- oder Kabel-TV-Empfängern mit F-Typ-Ausgängen an Geräte mit BNC-Eingängen
• Temporäre Verbindungen bei HF-Tests und Signalmessungen
• Integration in Verteiler- oder Überwachungsaufbauten mit gemischten Steckverbindertypen
• Außendiensttechniker und Installateure, die eine schnelle Schnittstellenwandlung ohne Neuverkabelung benötigen

Wichtige Spezifikationen

• Steckverbinderumwandlung: F-Typ-Stecker/Koaxial auf BNC-Buchsenkupplung
• Mechanisches Design: F-Gewindeanschluss auf BNC-Bajonettkupplung
• Material: Metallgehäuse und -kontakte für zuverlässige Abschirmung und mechanische Stabilität
• Typische Verwendung: HF-Signalübertragung für TV, Satellit und ähnliche Frequenzgeräte
• Formfaktor: Kompakter Inline-Adapter für minimale Kabelbelastung und einfachen Zugang

Anwendung

Schrauben Sie den F-Stecker auf den F-Typ-Stecker des Koaxialkabels oder Geräts, bis er fest sitzt, und schieben und drehen Sie dann die BNC-Kupplung auf die BNC-Buchse, bis das Bajonett einrastet. Stellen Sie sicher, dass beide Steckverbinder sauber und frei von Schmutz sind, bevor Sie die Verbindung herstellen, um einen guten elektrischen Kontakt zu erhalten. Vermeiden Sie ein Überdrehen des F-Gewindes und drücken Sie das BNC-Bajonett nicht über die Verriegelungsposition hinaus. Für beste Ergebnisse überprüfen Sie die Verbindungen visuell und messen Sie die Signalpegel, wenn eine präzise Diagnose erforderlich ist.

Empfehlungen

Verwenden Sie den Adapter in trockenen Innenräumen oder in wetterfesten Gehäusen, wenn er im Freien verwendet wird. Setzen Sie den Adapter keiner übermäßigen mechanischen Belastung, Feuchtigkeit oder korrosiven Umgebungen aus. Bei kritischen oder dauerhaften Installationen sollten Sie die Kabelimpedanz und die Steckverbinderqualität an die Anwendung anpassen und gegebenenfalls professionelle Steckverbinder und geeignete Dichtungstechniken verwenden.
