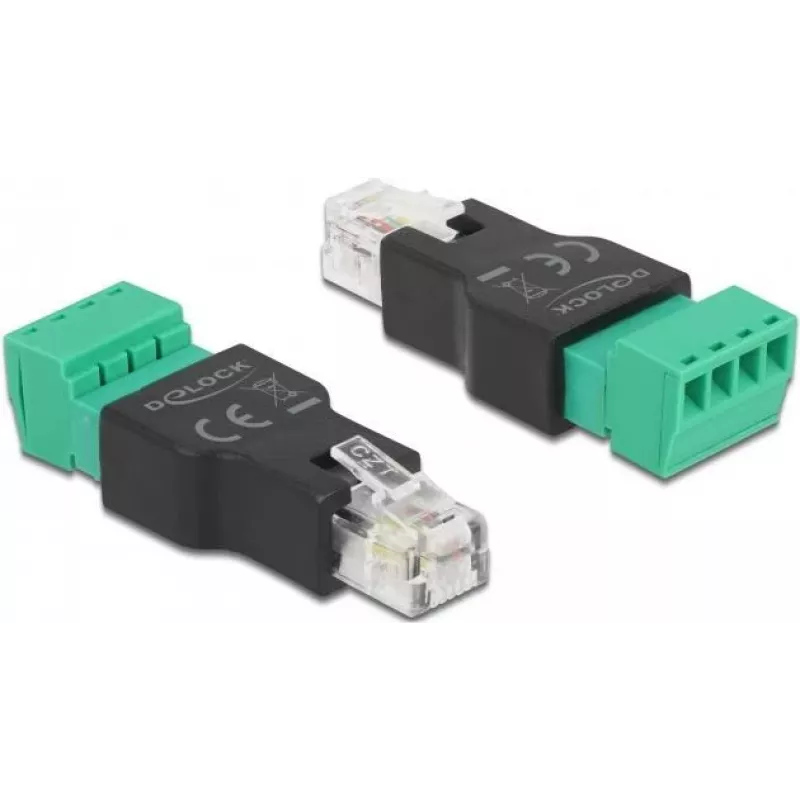

Adapter RJ11/14 Stecker auf 4-polige Klemmleiste DeLOCK 66527

Der DeLOCK Adapter RJ11/14 Stecker auf 4-polige Klemmleiste (Modell 66527) ermöglicht den Anschluss offener Drähte an RJ11/14-Schaltungen. Er bietet eine kompakte Schnittstelle zur Umwandlung eines 4-poligen RJ11/14-Steckers in eine Schraubklemmenleiste und erleichtert die Verkabelung für Telekommunikations-, Motorsteuerungs- und Hobbyanwendungen. Der Adapter misst etwa 10,3 mm (B) × 50 mm (T) × 11,4 mm (H), ist für 300 V ausgelegt und wird in einem schwarz-grünen Gehäuse geliefert.

Vorteile

Dieser Adapter bietet eine kompakte und einfach zu installierende Lösung zur Umwandlung von RJ11/14-Steckern in eine 4-polige Klemmleiste und ermöglicht den direkten Anschluss offener Drähte ohne zusätzliches Crimpen. Seine 300-V-Nennspannung und das einfache Schraubklemmen-Design gewährleisten zuverlässigen elektrischen Kontakt und einfache Wartung. Die geringe Stellfläche macht ihn geeignet für Installationen mit begrenztem Platz.

Geeignet für

• Telekommunikationsverkabelung und Reparaturen
• Motorsteuerungs-Signalverbindungen
• Hobbyelektronik und Prototyping
• Temporäre oder dauerhafte Verkabelung, bei der RJ11/14-Schnittstellen verwendet werden

Technische Daten

• Typ: Adapter RJ11/14 Stecker auf 4-polige Klemmleiste
• Modell: DeLOCK 66527
• Abmessungen: 10,3 mm × 50 mm × 11,4 mm (B × T × H)
• Nennspannung: 300 V
• Farbe: Schwarz, Grün
• Ursprungsland: China
• EAN: 4043619665273

Verwendung

Stecken Sie den RJ11/14-Stecker in das Adaptergehäuse, bis er sicher sitzt. Entfernen Sie die Isolierung der Drähte auf die entsprechende Länge und führen Sie jeden Leiter in die entsprechende Klemme des 4-poligen Blocks ein. Ziehen Sie die Klemmschrauben fest, um die Leiter zu sichern, und überprüfen Sie den Kontakt. Testen Sie nach der Verkabelung die Verbindung auf Durchgang und korrekte Signalführung, bevor Sie die volle Spannung anlegen.

Empfehlungen

Verwenden Sie den Adapter innerhalb seiner Nennspannung von 300 V und sichern Sie alle Leiter mit den Klemmschrauben, um ein Lösen zu verhindern. Setzen Sie den Adapter keiner übermäßigen mechanischen Belastung oder Feuchtigkeit aus. Überprüfen Sie bei kritischen Installationen die Kompatibilität mit den angeschlossenen Geräten und beachten Sie die örtlichen Verdrahtungsvorschriften.
