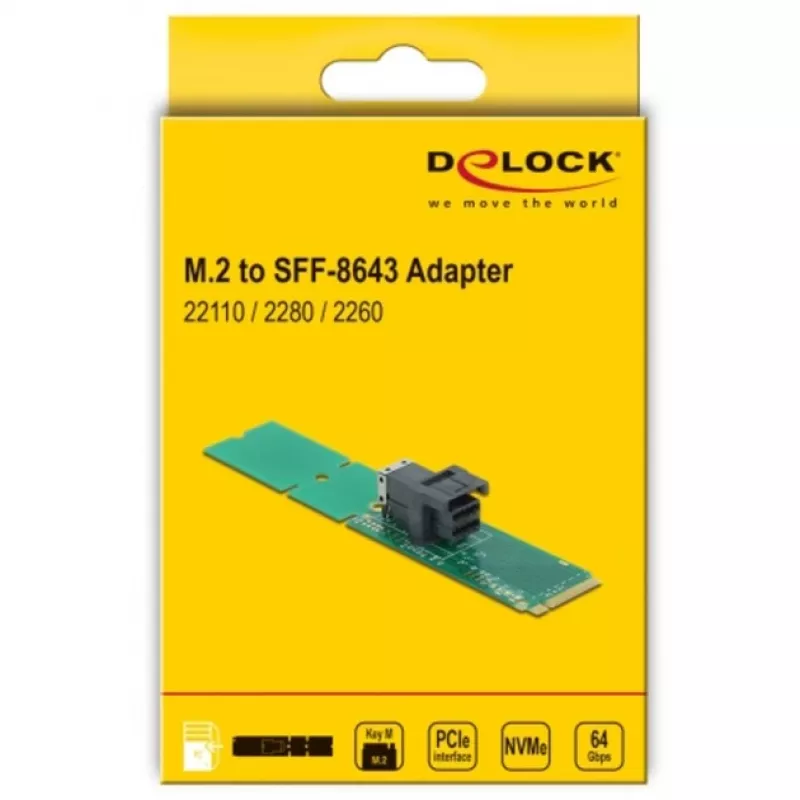

Adapter M.2 Key M zu SFF-8643 NVMe DeLOCK 63145

Dieser Delock-Adapter ermöglicht den Anschluss von NVMe-Speichergeräten, beispielsweise U.2-SSDs mit SFF-8643-Schnittstelle, an einen M.2-Key-M-Steckplatz. Der Adapter unterstützt M.2-SSD-Längen von 22110, 2280 und 2260 und verfügt über Sollbruchstellen, sodass die Leiterplatte von 110 mm auf 80 mm oder 60 mm gekürzt werden kann, um in verschiedene Laufwerke und Gehäuse zu passen. Es handelt sich um einen internen, grünen Adapter, der in einer Hängebox geliefert wird und eine kompakte Lösung für die Integration von SFF-8643-NVMe-Geräten mit M.2-Hosts bietet.

Vorteile

Der Adapter bietet Kompatibilität zwischen M.2-Key-M-Hoststeckplätzen und SFF-8643-NVMe-Geräten und ermöglicht eine Hochgeschwindigkeits-Datenübertragung per PCIe/NVMe. Seine anpassbare Länge mit Sollbruchstellen erlaubt eine flexible Installation für verschiedene M.2-Laufwerksgrößen (22110, 2280, 2260). Das interne Design und die Standard-Schnittstellen machen ihn geeignet für Server- und Workstation-Upgrades, während die kompakte Leiterplatte die Integration in beengte Räume vereinfacht.

Geeignet für

• Einbindung von SFF-8643-NVMe-SSDs (U.2) in Systeme mit einem M.2-Key-M-Steckplatz
• Speicher-Upgrades in Servern und Workstations
• Gehäuse oder Mainboards mit begrenztem Platz, die gekürzte M.2-Module erfordern

Wichtige Spezifikationen

• Host-Schnittstelle: M.2 Key M
• Ausgangsschnittstelle: SFF-8643 (für NVMe-/U.2-SSDs)
• Unterstützte M.2-Größen: 22110, 2280, 2260
• Länge: 110 mm (Sollbruchstellen auf 80 mm oder 60 mm)
• Produktfarbe: Grün
• Interner Adapter, verpackt in einer Hängebox

Anwendung

Stecken Sie das M.2-Ende des Adapters in einen M.2-Key-M-Steckplatz auf dem Mainboard oder der Host-Karte und verbinden Sie dann das SFF-8643-Kabel oder -Gerät mit dem SFF-8643-Anschluss am Adapter. Falls das M.2-Laufwerk eine kürzere Leiterplattenlänge erfordert, brechen Sie den Adapter an der entsprechenden Sollbruchstelle, um ihn auf 80 mm oder 60 mm zu kürzen, bevor Sie das Laufwerk befestigen. Stellen Sie sicher, dass das System beim Ein- oder Ausbau von Laufwerken ausgeschaltet ist, und verwenden Sie eine ordnungsgemäße Erdung, um elektrostatische Schäden zu vermeiden.

Empfehlungen

Verwenden Sie kompatible NVMe-/U.2-Laufwerke und SFF-8643-Kabel. Überprüfen Sie den Platz im Mainboard oder Gehäuse und befestigen Sie das M.2-Modul nach der Längenanpassung mit den korrekten Schraubabstandshaltern. Betreiben Sie das Gerät gemäß den Richtlinien des SSD- und Host-Herstellers für Wärmemanagement und Stromanforderungen.
