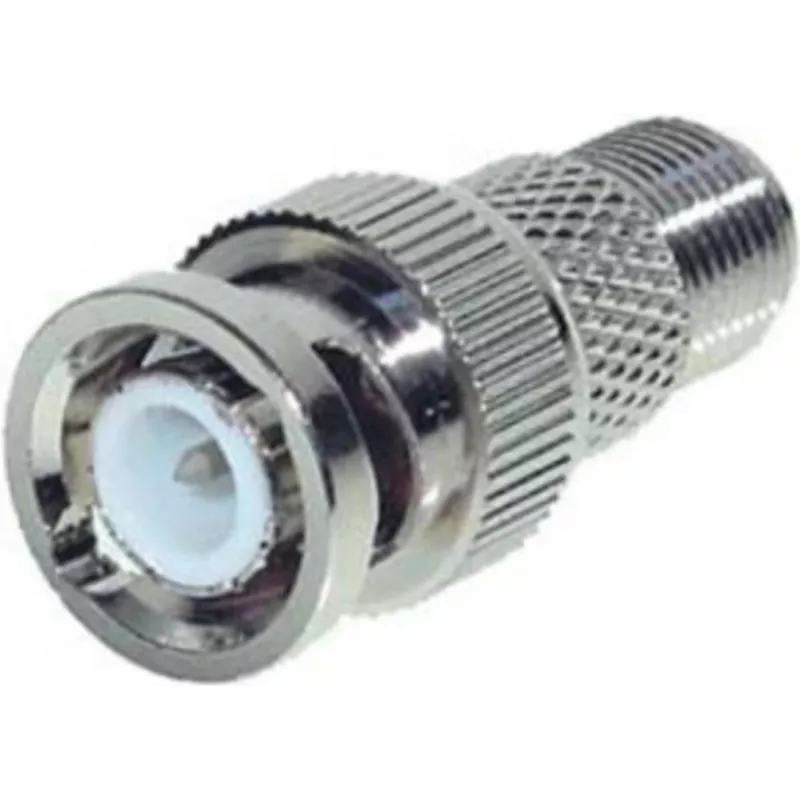

Adapter F-Buchse auf BNC-Stecker ShiverPeaks 85330 – Koaxial-Adapter

Der ShiverPeaks Adapter wandelt eine F-Buchse in einen BNC-Stecker um und bietet eine kompakte sowie zuverlässige mechanische Schnittstelle für koaxiale HF-Verkabelungen. Konzipiert für den Einsatz in TV-, Satelliten- und Funkanlagen sowie für Testaufbauten und Geräteintegration, ermöglicht dieser Adapter die Verbindung zwischen Geräten oder Kabeln mit F-Stecker- und BNC-Standard, ohne vorhandene Kabel verändern zu müssen.

Vorteile

Dieser Adapter bietet eine einfache, platzsparende Lösung zur Verbindung von F- und BNC-Geräten und erhält dabei die richtige Impedanz-Kontinuität für typische HF-Verbraucheranwendungen. Seine Metallkonstruktion gewährleistet sichere Steckverbindungen und eine stabile Signalübertragung, und die kompakte Bauform hält die Steckverbinder nah an Geräten oder Panels. Der Adapter ist passiv und benötigt weder Strom noch Konfiguration, was ihn sowohl für temporäre als auch dauerhafte Installationen praktisch macht.

Geeignet für

• Verbinden von Koaxialkabeln zwischen F-Ausgängen (zum Beispiel von Satelliten-LNBs oder TV-Wanddosen) und BNC-bestückten Messgeräten oder älteren Geräten
• Temporäre Signalführung während der Installation, Fehlersuche oder Signalpegelmessungen
• Integration älterer professioneller oder Laborgeräte mit BNC-Anschlüssen in Verbraucher-Koaxialzuleitungen

Wichtige Spezifikationen

• Adaptertyp: F-Buchse auf BNC-Stecker
• Geeigneter Kabeltyp: Koaxial (typische 75-Ω-Systeme)
• Mechanischer Aufbau: Metallgehäuse für sichere Kopplung
• Betrieb: passiv, keine Stromversorgung erforderlich
• Typische Anwendungen: HF, TV, Satellit, Radio, Konnektivität für Messgeräte

Anwendung

Stellen Sie vor Verwendung des Adapters sicher, dass sowohl die F- und BNC-Steckverbinder als auch die anzuschließenden Kabel frei von Schmutz und Beschädigungen sind. Schrauben Sie die F-Buchsenseite auf den F-Stecker, bis sie handfest sitzt – vermeiden Sie Überdrehen. Führen Sie den BNC-Stecker in die BNC-Buchse ein und verriegeln Sie die Bajonettkupplung durch Drücken und Drehen, bis sie einrastet. Überprüfen Sie die mechanische Verbindung auf festen Sitz und kontrollieren Sie bei Bedarf die Signalkontinuität mit Messgeräten, bevor Sie die Installation abschließen.

Empfehlungen

Für eine zuverlässige Leistung setzen Sie den Adapter in typischen 75-Ω-HF-Verbraucherumgebungen ein und vermeiden Sie längere Feuchtigkeitseinwirkung, korrosive Bedingungen oder mechanische Belastung durch Kabelzug. Beachten Sie bei präzisen Testmessungen, dass jeder passive Adapter geringe Reflexionen verursachen kann; minimieren Sie zusätzliche Adapter im Signalweg für möglichst genaue Ergebnisse.
