Adapter ALLNET MKR Brick ALL-BRICK-0707 für Arduino MKR — Breakout-Platine für MKR-Formfaktor-Module

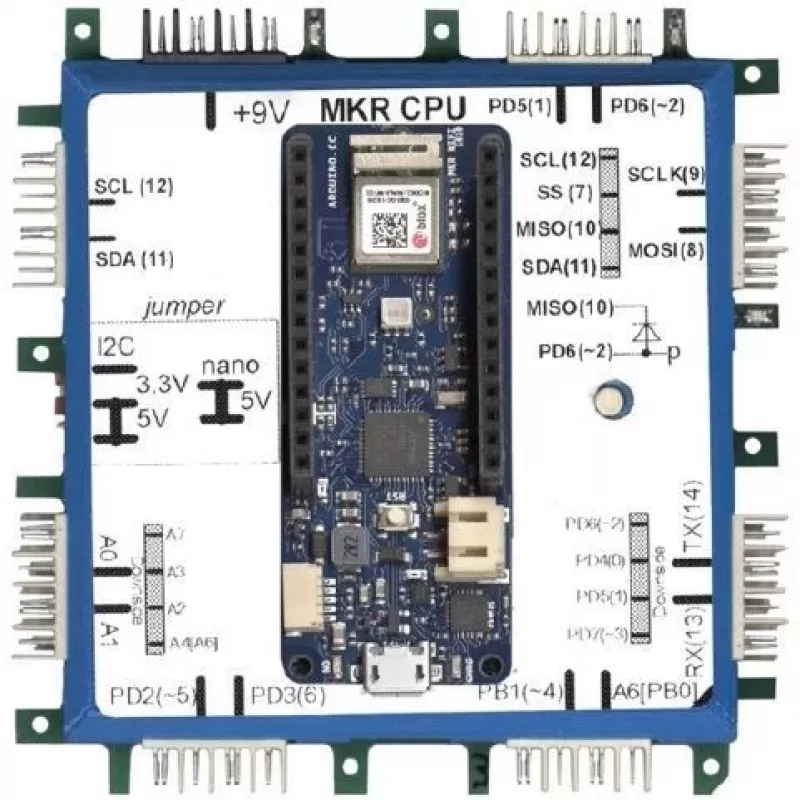

Der Adapter ALLNET MKR Brick ALL-BRICK-0707 für Arduino MKR ist eine Breakout-Platine, die dafür entwickelt wurde, die Pins und gemeinsamen Anschlüsse von MKR-Formfaktor-Modulen offenzulegen und zu organisieren. Die Platine wandelt das kompakte MKR-Pin-Layout in zugängliche Header und Pads um, was den Anschluss von Sensoren, Aktoren, Stromversorgungen und Kommunikationsleitungen beim Prototyping oder bei der Integration von MKR-Modulen in größere Systeme erleichtert. Der Adapter unterstützt standardmäßige Signalleitungen, Stromschienen und gängige Schnittstellen, die auf MKR-Boards verwendet werden, um die Verkabelung und das Testen zu optimieren.

Vorteile

Der Adapter vereinfacht den Zugriff auf die Pins des MKR-Moduls, indem er Signal-, Strom- und Masseleitungen auf klar beschriftete Header und Testpads herausführt, wodurch Verdrahtungsfehler reduziert werden. Seine kompakte Grundfläche bewahrt den MKR-Formfaktor und fügt gleichzeitig praktische Anschlusspunkte für Steckplatinen, Jumper-Kabel und externe Peripheriegeräte hinzu. Das organisierte Layout beschleunigt das Prototyping und Debugging, indem es zusammengehörige Signale gruppiert und eine stabile mechanische Unterstützung für das Modul während der Entwicklung bietet.

Geeignet für

• Schnelles Prototyping mit Arduino MKR-Modulen
• Testen von Sensoren, Aktoren und Kommunikationsperipherie
• Integration von MKR-Modulen in IoT- und eingebettete Systeme
• Bildungsprojekte und Laborexperimente

Wichtige Spezifikationen

• Formfaktor: kompatibel mit dem standardmäßigen Pin-Layout von Arduino MKR
• Anschlusstypen: freiliegende Header und Lötpads für Signal, Strom und Masse
• Unterstützte Schnittstellen: universelle I/O, Stromschienen, gängige Kommunikationsleitungen
• Physische Eigenschaften: kompakte Breakout-Platine, die die MKR-Grundfläche für mechanische Kompatibilität beibehält

Verwendung

Montieren Sie das MKR-Modul auf dem Adapter, indem Sie die Modulpins mit den entsprechenden Headern ausrichten und vorsichtig andrücken, bis sie vollständig sitzen. Schließen Sie die Strom- und Masseleitungen Ihrer Stromversorgung an die Adapter-Header an und verbinden Sie dann Sensoren, Aktoren oder Kommunikationsleitungen mit den freiliegenden Signal-Headern oder Lötpads. Verwenden Sie standardmäßige Jumper-Kabel oder gelötete Verbindungen, je nachdem, ob Sie eine temporäre oder dauerhafte Verkabelung benötigen. Überprüfen Sie während der Entwicklung die Pin-Belegungen und Spannungspegel, bevor Sie die volle Systemleistung einschalten.

Empfehlungen

Verwenden Sie den Adapter auf einer stabilen Arbeitsfläche und stellen Sie die korrekte Ausrichtung des MKR-Moduls sicher, bevor Sie den Stromkreis einschalten. Bevorzugen Sie für temporäre Aufbauten Jumper-Kabel; verwenden Sie für dauerhafte Installationen gelötete Verbindungen. Beachten Sie die Spannungs- und Stromgrenzen des MKR-Moduls und der angeschlossenen Geräte und fügen Sie geeignete Pegelanpassung oder Schutzschaltungen hinzu, wenn Sie mit Signalen außerhalb der Nennbereiche des Moduls arbeiten.
