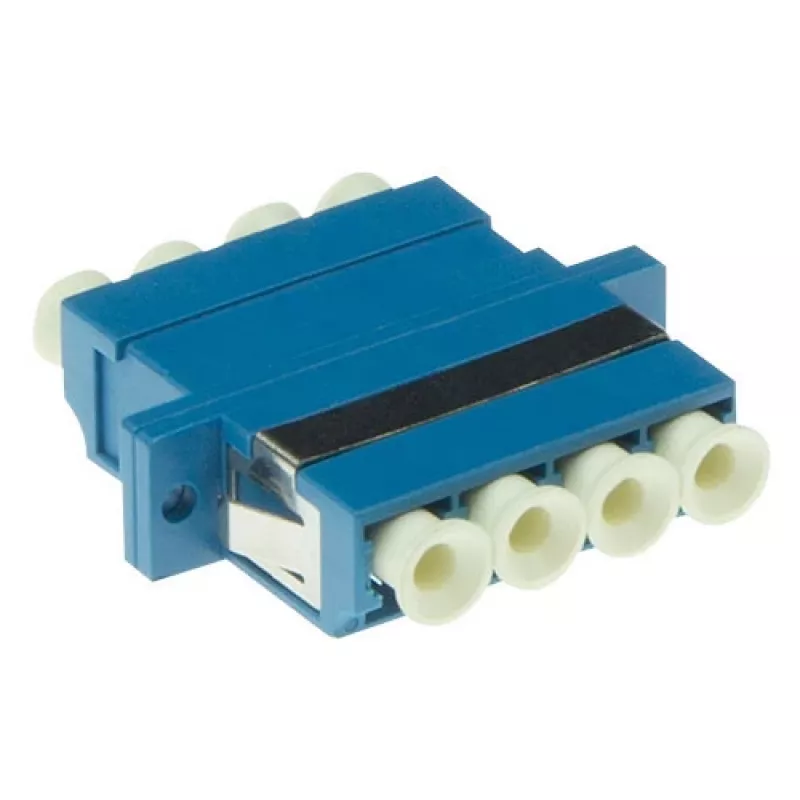

ACT Glasfaser LC-LC Quad-Adapter Singlemode OS2

Der ACT Glasfaser LC-LC Quad-Adapter EA1020 ist für Singlemode-OS2-Glasfasernetze konzipiert und bietet eine kompakte Schnittstelle mit LC-Duplex-Ports in Quad-Anordnung. Der Adapter verwendet LC-Steckverbinder mit blauer Farbcodierung zur Kennzeichnung des Singlemode-Betriebs und unterstützt die Faser-zu-Faser-Verbindung mit geringer Einfügungsdämpfung und gleichbleibender optischer Leistung. Sein kompaktes Format macht ihn geeignet für hochdichte Patchpanels und Glasfaserverteiler, bei denen stabile, verlustarme Verbindungen erforderlich sind.

Vorteile

Der Adapter bietet präzise Ausrichtung und polierten Ferulenkontakt, um Rückfluss- und Einfügungsdämpfung in Singlemode-Verbindungen zu minimieren. Die Quad-LC-Anordnung erhöht die Portdichte bei gleichbleibender Zugänglichkeit, und die blaue Farbcodierung vereinfacht die Identifizierung bei Installation und Wartung. Das robuste Gehäuse schützt die Faserendflächen und gewährleistet zuverlässige Steckzyklen für den täglichen Netzwerkbetrieb.

Geeignet für

• Singlemode-OS2-Backbone- und Campus-Glasfaserstrecken
• Hochdichte Patchpanels und Glasfasergehäuse in Rechenzentren
• Telekommunikations-Verteilerrahmen und Netzwerkschränke
• Glasfasertests und temporäre Faser-zu-Faser-Verbindungen

Wichtige Spezifikationen

• Steckverbindertyp: LC auf LC, Quad-Konfiguration
• Modus: Singlemode (OS2)
• Farbcodierung: Blau (Singlemode-Kennzeichnung)
• Typische Einfügungsdämpfung: niedrig (werksseitig polierte Ferulen)
• Rückflussdämpfung: hohe Leistung, geeignet für Singlemode-Anwendungen
• GehäVerwendung: kompakt, geeignet für hochdichte Montage
• Haltbarkeit: ausgelegt für viele Steckzyklen

Verwendung

Installieren Sie den LC-LC-Quad-Adapter in das kompatible Panel oder Gehäuse, indem Sie ihn an der Montageöffnung ausrichten und gemäß dem Panel-Design befestigen. Reinigen Sie die Steckerendflächen vor dem Stecken mit geeigneten Glasfaser-Reinigungswerkzeugen, um kontaminationsbedingte Verluste zu vermeiden. Stecken Sie LC-Patchkabel in jeden LC-Port, bis sie einrasten, und achten Sie auf die korrekte Polarität für Sende-/Empfangspaare. Zum Entfernen drücken Sie die LC-Verriegelung und ziehen Sie den Stecker vorsichtig ab, um Belastungen von Ferule und Faser zu vermeiden.

Empfehlungen

Überprüfen und reinigen Sie die Steckerendflächen regelmäßig vor jedem Stecken, verwenden Sie Staubschutzkappen bei ungenutzten Ports und befolgen Sie die üblichen Handhabungspraktiken für Singlemode, um eine niedrige Einfügungsdämpfung und zuverlässige Langzeitleistung zu erhalten.
