ACT 1x2 DisplayPort 1.4 MST Splitter

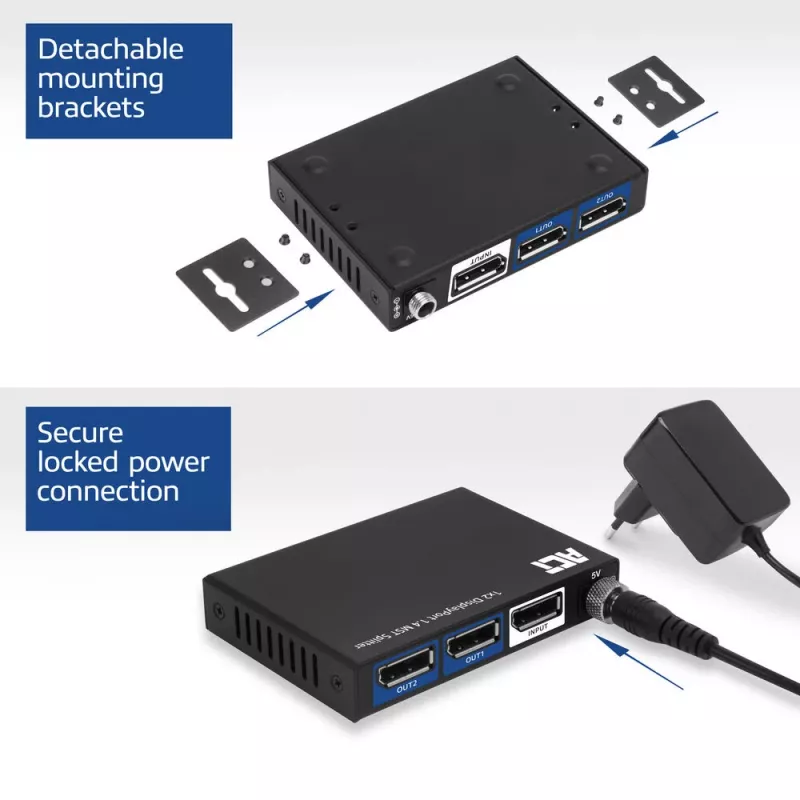

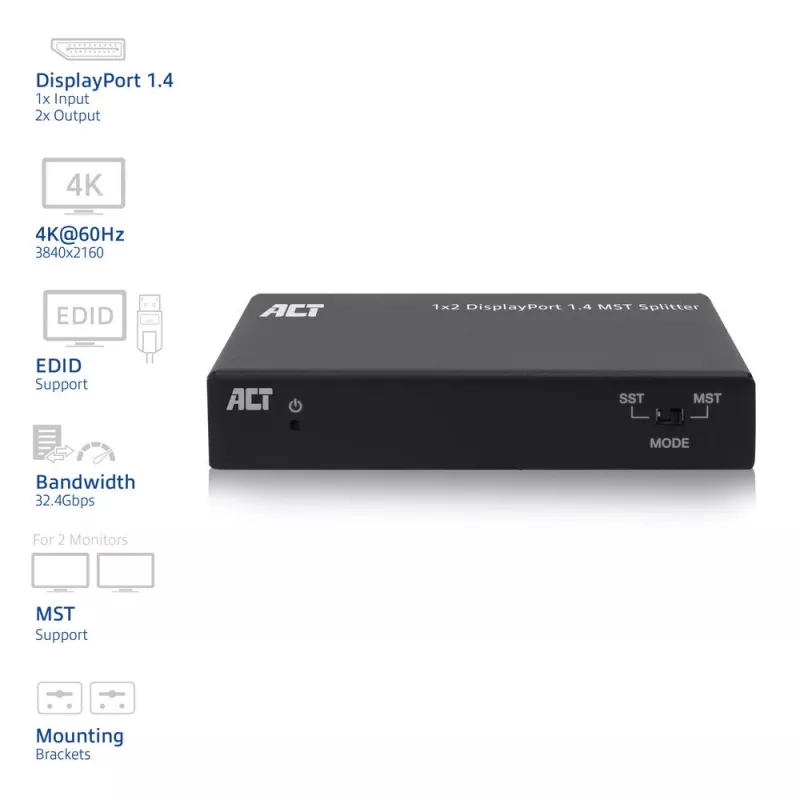

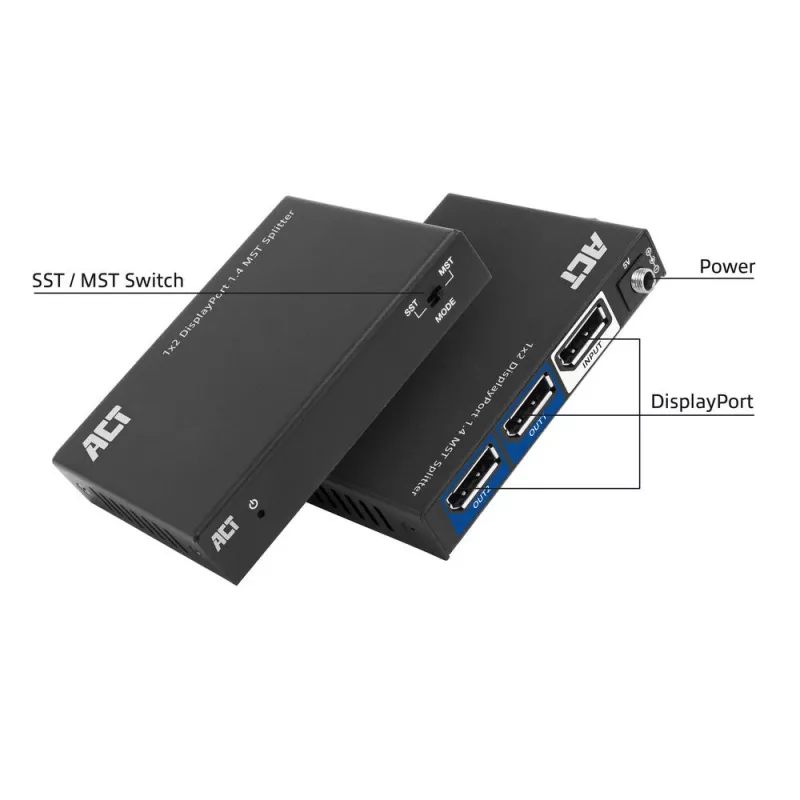

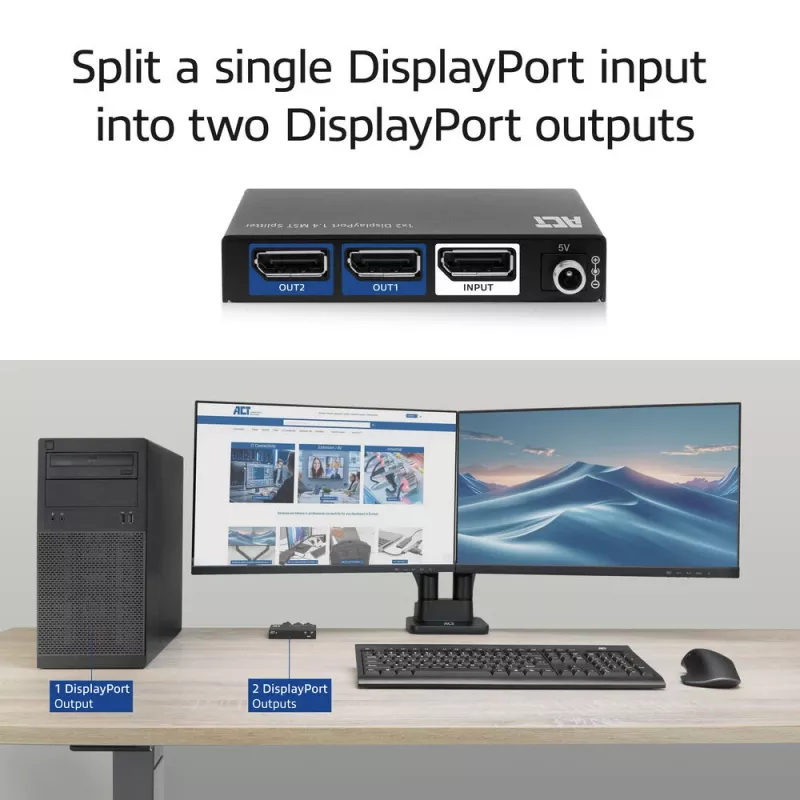

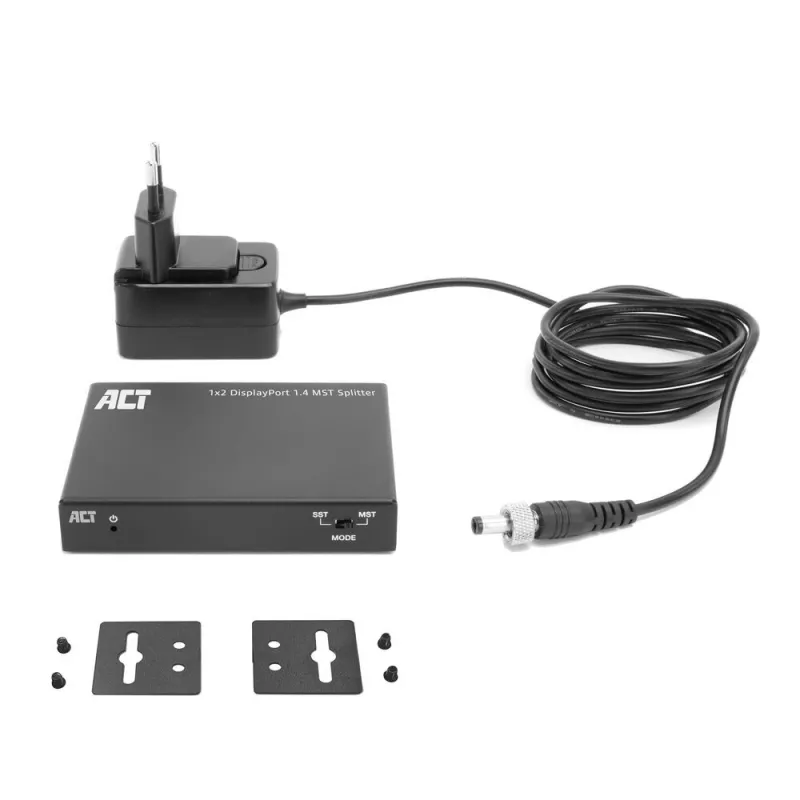

Der ACT 1x2 DisplayPort 1.4 MST Splitter (AC7720) teilt eine einzelne DisplayPort-Quelle auf zwei DisplayPort-Ausgänge auf und unterstützt sowohl Single Stream Transport (SST) für gespiegelte Anzeigen als auch Multi Stream Transport (MST) für einen erweiterten Desktop. Mit einer Gesamtbandbreite von 32,4 Gbit/s kann das Gerät im SST-Modus bis zu 8K@30Hz oder im MST-Modus je nach Quellfähigkeit bis zu 4K@60Hz pro Anzeige liefern. Der Splitter verfügt über automatische EDID-Verhandlung, Unterstützung für Dual-Mode DisplayPort (DP++), einen verschraubbaren Stromanschluss zur Vermeidung versehentlicher Trennungen, abnehmbare Montagehalterungen für flexible Installation und 5.1-Kanal-Audio-Unterstützung.

Vorteile

Der Splitter bietet flexible Anzeigekonfigurationen – spiegeln oder erweitern – bei gleichzeitiger Beibehaltung hoher Auflösungen und Farbtreue dank DisplayPort 1.4 und DSC 1.2 Unterstützung. Die EDID-Verhandlung vereinfacht die Kompatibilität mit einer Vielzahl von Quellgeräten und Monitoren. Physische Merkmale wie eine gesicherte Strombuchse und abnehmbare Montagehalterungen machen das Gerät sowohl für Desktop- als auch für Festinstallationen geeignet.

Geeignet für

Wann es möglicherweise nicht geeignet ist

Die maximale Auflösung und Bildwiederholfrequenz pro Anzeige hängen von der insgesamt verfügbaren Bandbreite der Quelle und der Anzahl der verketteten Anzeigen ab; nicht alle Quellgeräte unterstützen 4K@60Hz pro Anzeige im MST-Modus. Der Splitter verwendet DisplayPort-Anschlüsse; um HDMI- oder DVI-Anzeigen anzuschließen, müssen Sie einen passiven DP-auf-HDMI/DVI-Adapter verwenden und sicherstellen, dass die Quelle Dual-Mode DisplayPort (DP++) unterstützt.

Wichtige Spezifikationen

Verwendung

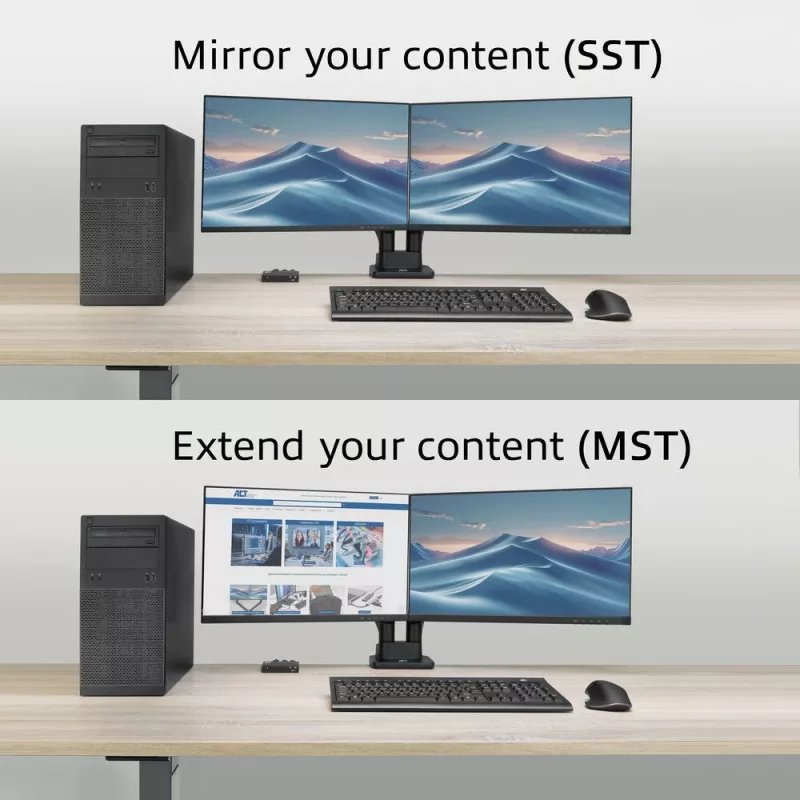

Verbinden Sie den DisplayPort-Ausgang Ihres Quellgeräts mit dem Splitter-Eingang und schließen Sie dann bis zu zwei DisplayPort-Monitore an die Splitter-Ausgänge an. Wählen Sie den SST-Modus, um dasselbe Bild auf beiden Anzeigen zu spiegeln, oder den MST-Modus, um den Desktop mit dem Modusschalter auf beide Bildschirme zu erweitern. Wenn Sie einen HDMI- oder DVI-Monitor anschließen müssen, verwenden Sie einen passiven DisplayPort-auf-HDMI/DVI-Adapter und stellen Sie sicher, dass Ihre Quelle DP++ unterstützt. Sichern Sie das Stromkabel mit dem Schraubverschluss und montieren Sie den Splitter bei Bedarf mit den abnehmbaren Halterungen. Wenn Sie zusätzliche DisplayPort-Monitore in Reihe schalten, verbinden Sie diese über den Daisy-Chain-Ausgang des Splitters und beachten Sie, dass die verfügbare Bandbreite auf die Anzeigen aufgeteilt wird.

Was Sie vor dem Kauf beachten sollten

Empfehlungen

Für beste Ergebnisse mit erweitertem Desktop (MST) verwenden Sie eine Quelle mit DisplayPort 1.4 Ausgang und ausreichender Bandbreite; beim Spiegeln von hochauflösenden Inhalten wechseln Sie in den SST-Modus, um bis zu 8K@30Hz zu erreichen. Stellen Sie sicher, dass Kabel und Adapter für DisplayPort 1.4 zertifiziert sind, um die Signalintegrität zu wahren.
