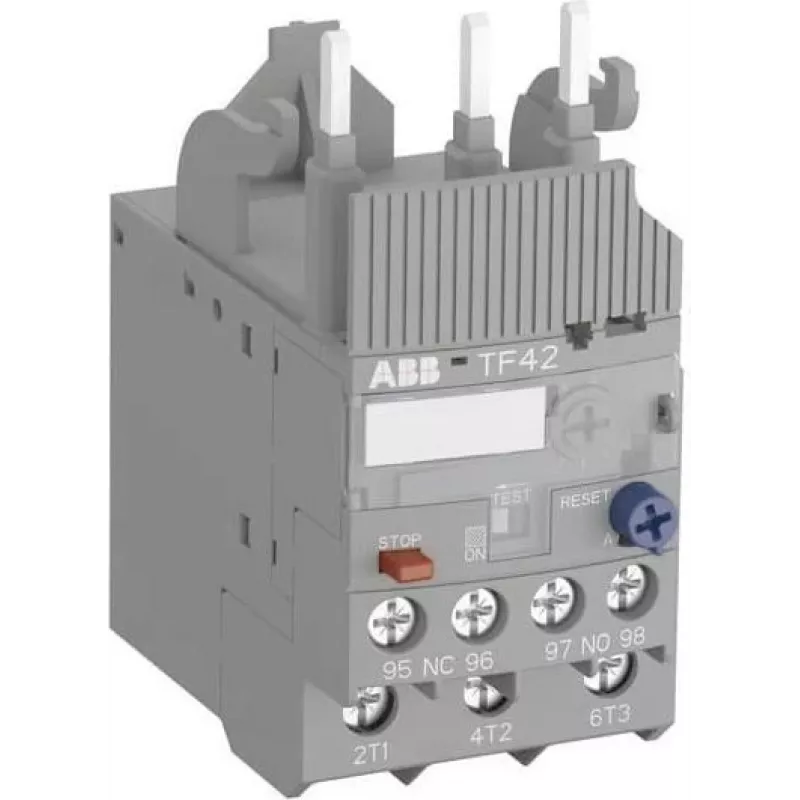

ABB Thermisches Überlastrelais TF42-1.0, 0,74-1,0 A, Klasse 10E, 3-polig, 690 V AC, Schraubklemmen 1SAZ721201R1023

Thermisches Überlastrelais für zuverlässigen Motorschutz in industriellen Steuerungssystemen. Das TF42-1.0 bietet präzise Stromüberwachung über einen Einstellbereich von 0,74 bis 1,0 A und schützt Drehstrommotoren vor Überlast und Phasenausfall. Seine Auslösecharakteristik der Klasse 10E gewährleistet schnelle Reaktion auf Überstrombedingungen, während der weite Umgebungstemperaturbereich von -25 bis +60 °C mit automatischer Kompensation die Genauigkeit in anspruchsvollen Umgebungen aufrechterhält.

Vorteile

Die direkte Montage auf ABB-Schützen AF09 bis AF38 vereinfacht die Installation und reduziert die Verkabelung. Das Relais bietet sowohl manuelle als auch automatische Rückstellung und passt sich so unterschiedlichen betrieblichen Anforderungen an. Ein kompaktes IP20-Gehäuse mit Schraubklemmen ermöglicht sichere Verbindungen und eine einfache Integration in Schaltschränke. Hilfskontakte (1 NO + 1 NC) ermöglichen zuverlässige Signalgebung und Verriegelung.

Geeignet für

• Drehstrommotorschutz in industriellen Maschinen
• Pumpen-, Lüfter- und Förderanwendungen
• Schaltschränke, die kompakten Überlastschutz erfordern
• Systeme mit ABB-Schützen der AF-Serie

Technische Hauptdaten

• Stromeinstellbereich: 0,74 - 1,0 A
• Auslöseklasse: 10E
• Polzahl: 3
• Bemessungsbetriebsspannung: 690 V AC
• Hilfskontakte: 1 NO + 1 NC
• Rückstellung: manuell und automatisch
• Temperaturkompensation: -25 bis +60 °C
• Schutzart: IP20
• Montage: direkt auf Schütz oder separat
• Anschluss: Schraubklemmen

Empfehlungen

Für optimale Leistung kombinieren Sie das TF42-1.0 mit ABB-Schützen AF09...AF38. Stellen Sie sicher, dass der Motor-Nennstrom im Bereich von 0,74-1,0 A liegt. Aufgrund der IP20-Schutzart für ausreichende Belüftung in Gehäusen sorgen. Verwenden Sie ein geeignetes Schraubendrehmoment für die Klemmenanschlüsse.
